CPLUS-44SM
4K@60Hz HDMI マトリックススイッチャ
HDMI：4K@50/60Hz (4:4:4)
入力：4
出力：4
- シームレス切替
- マルチビュー：4画面/PiP/PoP
- ビデオウォールモード
- アナログオーディオ出力
- 制御：フロントパネル/IRリモコン/WebGUI/Telnet/RS-232
特徴
- 4入力4出力、4K@50/60Hz(4:4:4)対応のHDMIマトリックススイッチャ
- 4入力4出力を遅延なしでシームレスに切り替え可能なマトリックススイッチャモード
- 1つのソースを4つのディスプレイに分割出力するビデオウォールモード (ベゼル補正対応)
- 最大4つの入力ソースを同時表示・自動スケーリング可能なマルチウィドウモード(Quad/PiP/PoP/オートウィンドウ)
- オートウィンドウモードでは、接続されているソースの数に応じて表示されるウィンドウを自動的に調整します
- 画面上に自由配置できるロゴ画像、ビデオミュートおよびスタンバイ時のフリーラン画像をアップデート可能
- EDIDおよびHDCPの管理機能をサポート

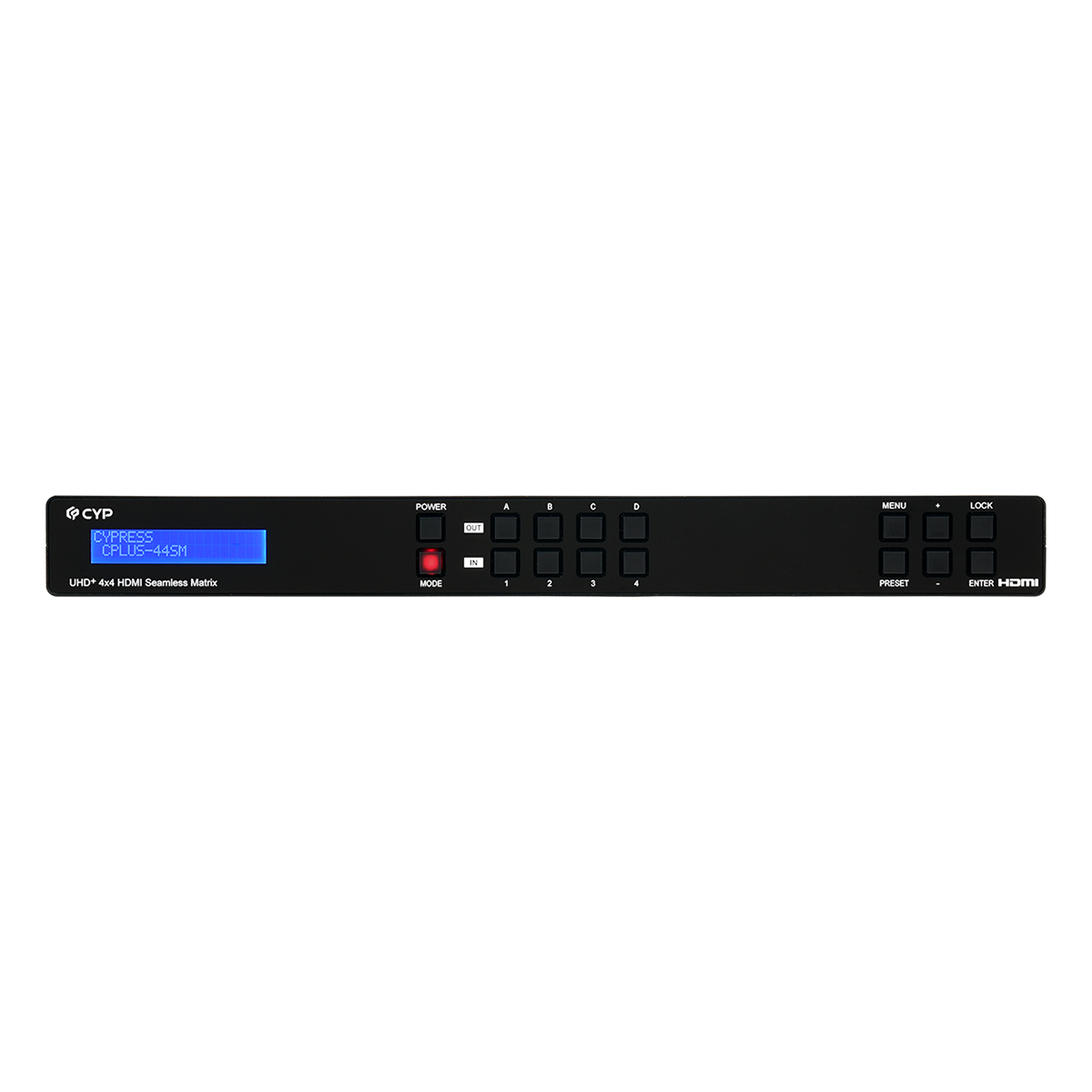

- LCDメニュー搭載のフロントパネル、OSD情報画面、赤外線リモコン、WebGUI、RS-232、Telnetによる制御が可能
仕様
| 型番 | CPLUS-44SM |
|---|---|
| メーカー | Cypress Technology |
| タイプ | 4K@60Hz HDMI マトリックススイッチャ |
| ビデオ | |
| 入力 | HDMI メス x4, |

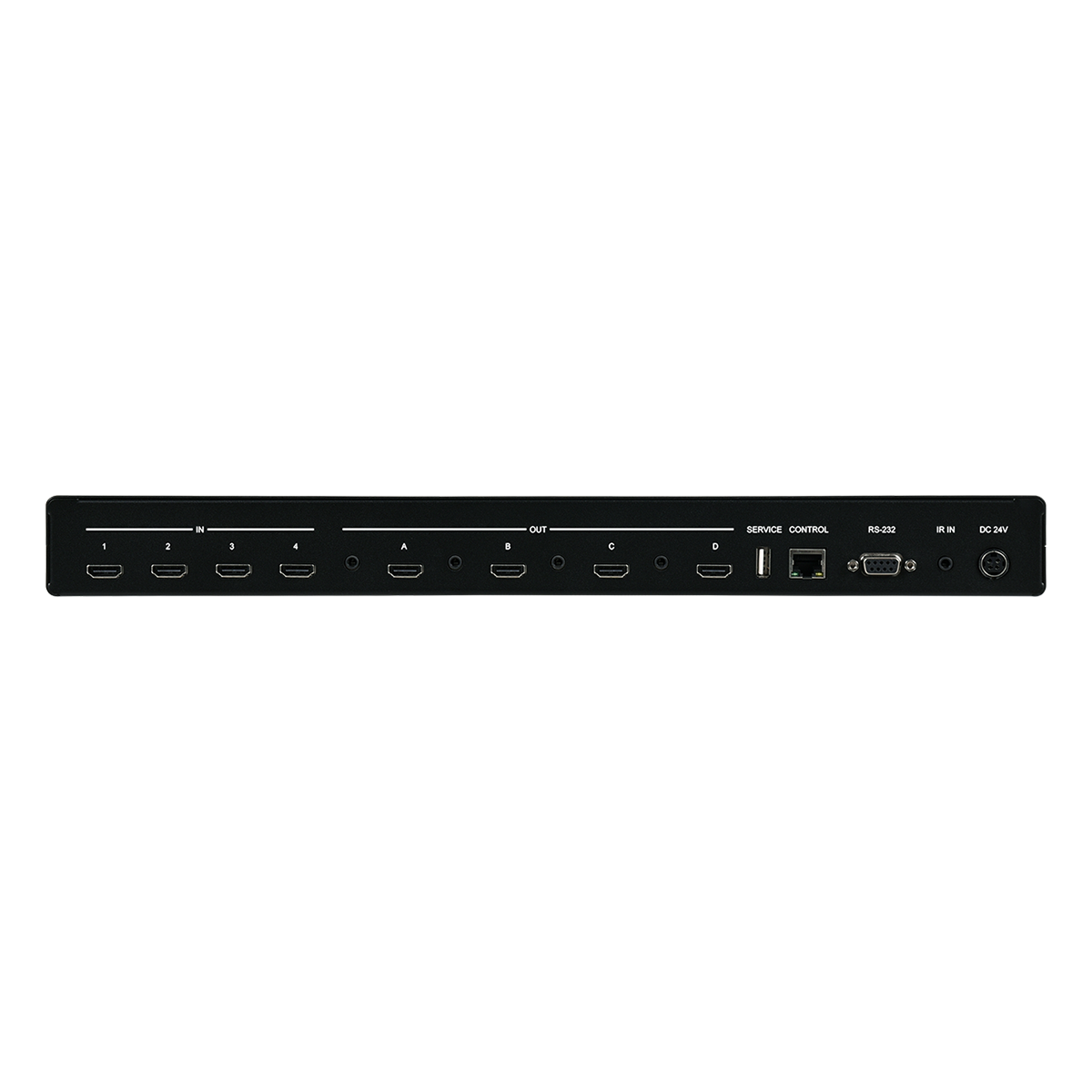

| 出力 | HDMI メス x4, アナログステレオ出力 (3.5mm ミニジャック) x4 |
| 制御用ポート | RS-232 (D-sub9 メス) x1, LAN (RJ-45) x1, IRリモコン延長 (3.5mm ミニジャック) x1, USB Type-A x1 (ファームウェア更新用) |
| ビデオ帯域幅 | 18Gbps |
| サポート入出力解像度 | 720×400p@70/85, 640×480p@60/72/75/85, 720×480i@60, 720×480p@60, 720×576i@50, 720×576p@50, 800×600p@56/60/72/75/85, 848×480p@60, 1024×768p@60/70/75/85, 1152×864p@75, 1280×720p@50/60, 1280×768p@60/75/85, 1280×800p@60/75/85, 1280×960p@60/85, 1280×1024p@60/75/85, 1360×768p@60, 1366×768p@60, 1400×1050p@60, 1440×900p@60/75, 1600×900p@60RB, 1600×1200p@60, 1680×1050p@60, 1920×1080i@50/60, 1920×1080p@24/25/30, 1920×1080p@50/60, 1920×1200p@60RB, 2048×1080p@24/25/30, 2048×1080p@50/60, 3840×2160p@24/25/30, 3840×2160p@50/60 (4:2:0), 3840×2160p@24 (HDR10), 3840×2160p@50/60 (4:2:0/HDR10), 3840×2160p@50/60, 4096×2160p@24/25/30, 4096×2160p@50/60 (4:2:0) |
| コントロール | |
| 制御 | 赤外線リモコン, ボタンスイッチ, WebGUI, RS-232, Telnet, ソフトウェア |
| RS-232 | ボーレート：19200 |
| 赤外線 | 30〜50khz |
| 電源 | |
| 電源 | 電源アダプター：24V 4A DC (US/EU 標準, CE/FCC/UL) |
| 消費電力 | 最大 46.85W |
| ESD保護 | 人体モデル：±8kV (エアギャップ放電), ±4kV (接触放電) |
| 機構・環境 | |
| 外装 | メタル (スチール), 黒 |
| 重量 | 3258 g |
| 外形寸法 (mm) | 全体：438(W) x 272(D) x 44(H) 筐体のみ：438(W) x 269(D) x 44(H) |
| 冷却 | ファン冷却 |
| 動作環境 | 温度：0℃～50℃ / 湿度：20～90% ※結露なきこと |
| 保存環境 | 温度：-20℃～60℃ / 湿度：20～90% ※結露なきこと |
付属品
- 電源アダプター 24V/4A
- IR リモコン (CR-33)
- IR エクステンダー
- ゴム足 4ヶ1セット
- ラックマウント金具
- ユーザーマニュアル (英語)

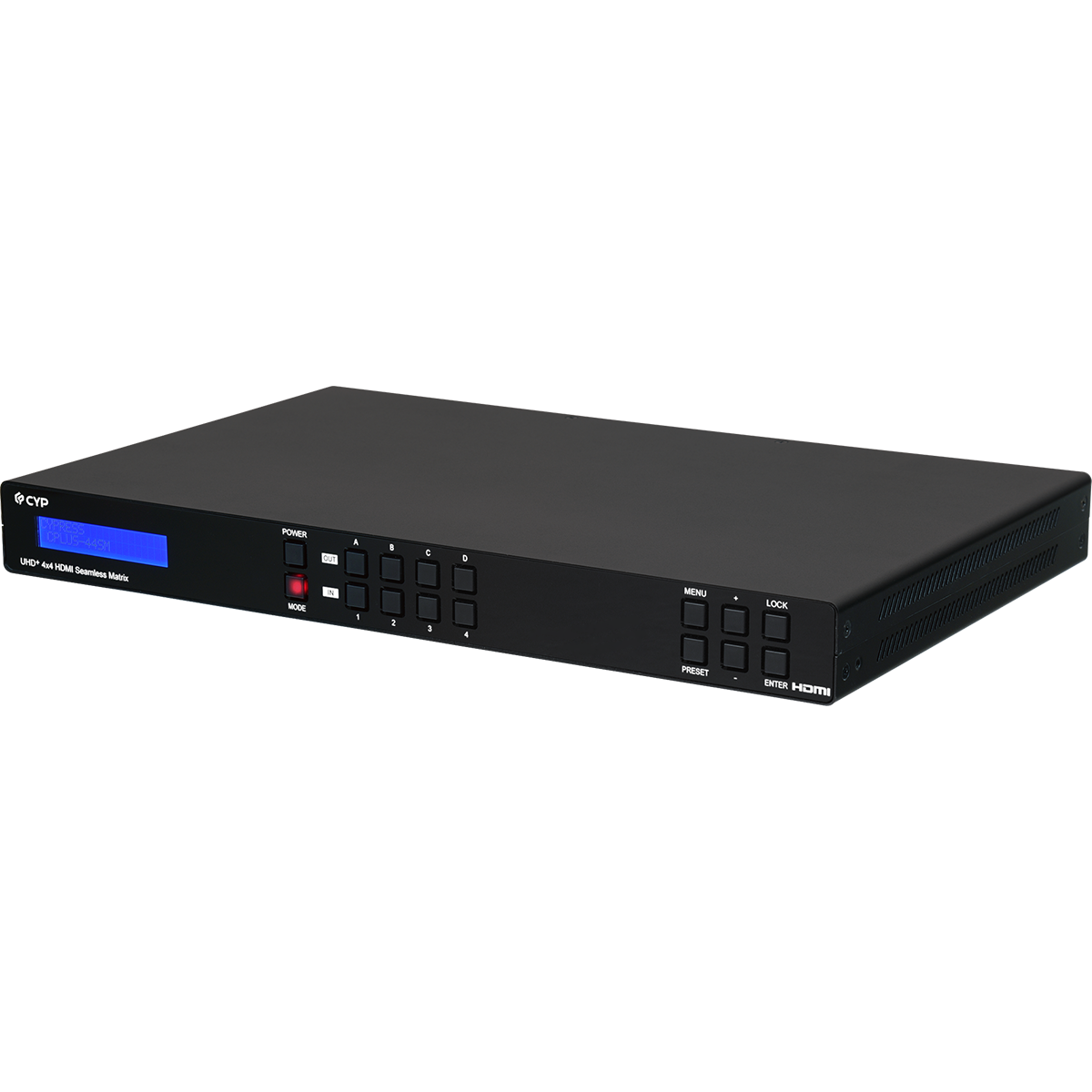

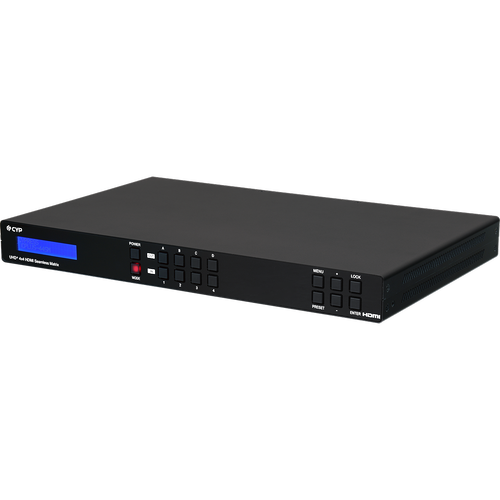

製品画像
