Squarepixel
2203-Y
22インチ 正方形 LCDパネル
LITEMAX
- 22インチLCD
- 正方形ディスプレイ：1920x1920
- 視野角：178° / 178°
- 輝度：500 cd/m²
- バックライト寿命：100,000時間
- 動作温度：0 ～ +50℃
仕様
| 型番 | SSF2203-Y | SSH2203-Y | SSD2203-Y |
|---|---|---|---|
| メーカー | LITEMAX | ||
| タイプ | 22インチ 正方形 LCDパネル | ||
| パネル + LEDドライバー |
パネル + LEDドライバー + A/Dコントロール |
パネル + LEDドライバー + A/Dコントロール + ハウジング |
|
| LCDパネル | |||
| サイズ | 22 インチ | ||
| 表示面積 (mm) | 394.56(H) x 394.56(V) | ||
| 輝度 | 500 cd/m² | ||
| 最大解像度 | 1920 x 1920 | ||
| アスペクト比 | 1：1 | ||
| コントラスト比 | 650：1 | 画素ピッチ (mm) | 0.2055(H) x 0.2055(V) |
| 画素ピッチ (PPI) | 123 | ||
| 視野角 (水平/垂直) | 178°(H) / 178°(V) | ||
| 色彩度 (NTSC) | 80% | ||
| 表示色数 | 約 1677万色 | ||
| 応答速度 | 8 ms | ||
| バックライト | LED (MTBF：100,000時間) | ||
| 入力インターフェース | LVDS | HDMI x1, DisplayPort x1, DVI-D x2 | |
| 電源 | |||
| 電源入力 | DC12V | ||
| 最大消費電力 | 29.6W | 35.8W | |
| 機構・環境 | |||
| 外形寸法 (mm) | 409.56(W) x 409.56(H) x 12.6(D) | 412.4(W) x 412.4(H) x 51.6(D) | |
| ベゼルサイズ (mm) | 上/下：5.5, 左/右：5.5 | 上/下：6.9, 左/右：6.9 | |
| 重量 | 2.5 kg | 2.5 kg | 4.5 kg |
| マウント | VESA 200x200 | ||
| OSDキー | 5キー (Power/Menu/＋/－/Exit) | ||
| OSDコントロール | Brightness, Color, Contrast, Auto Turing, H/V Position 他 | ||
| 動作温度 | 0℃～+50℃ | ||
| 保存温度 | -20℃～+60℃ | ||
| 適合規格 | CE, FCC | ||

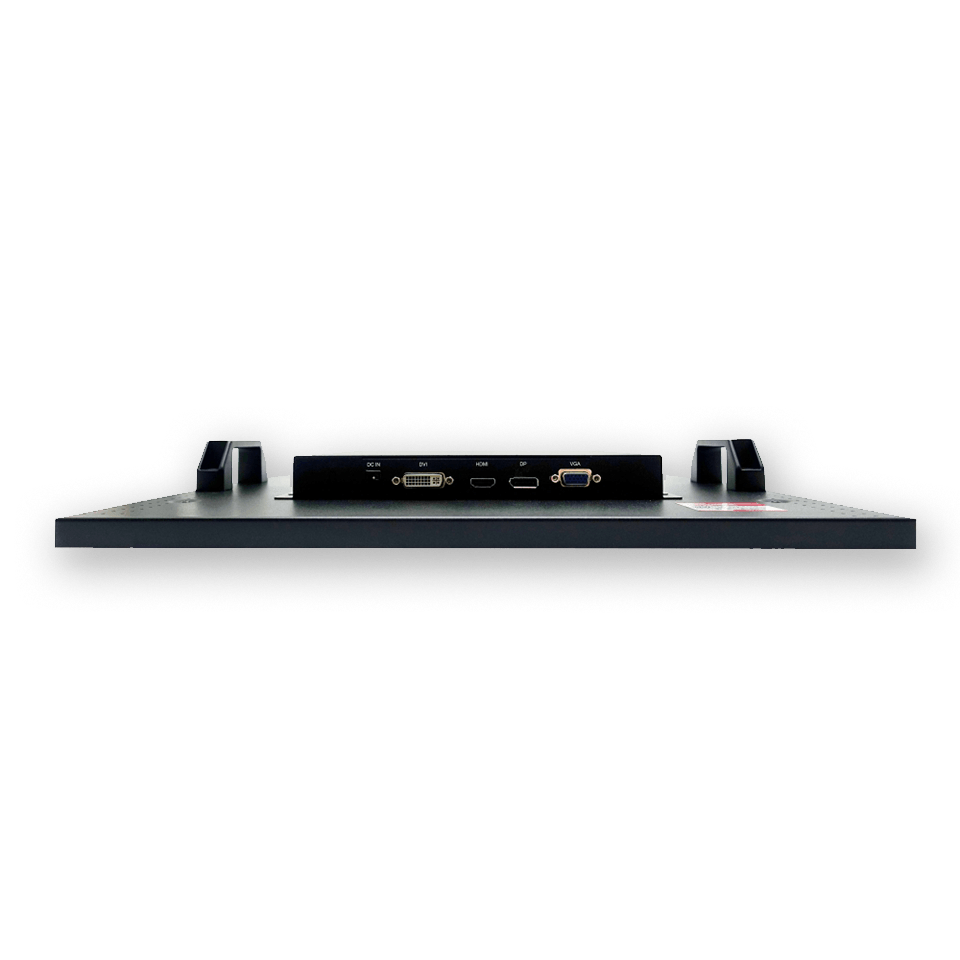

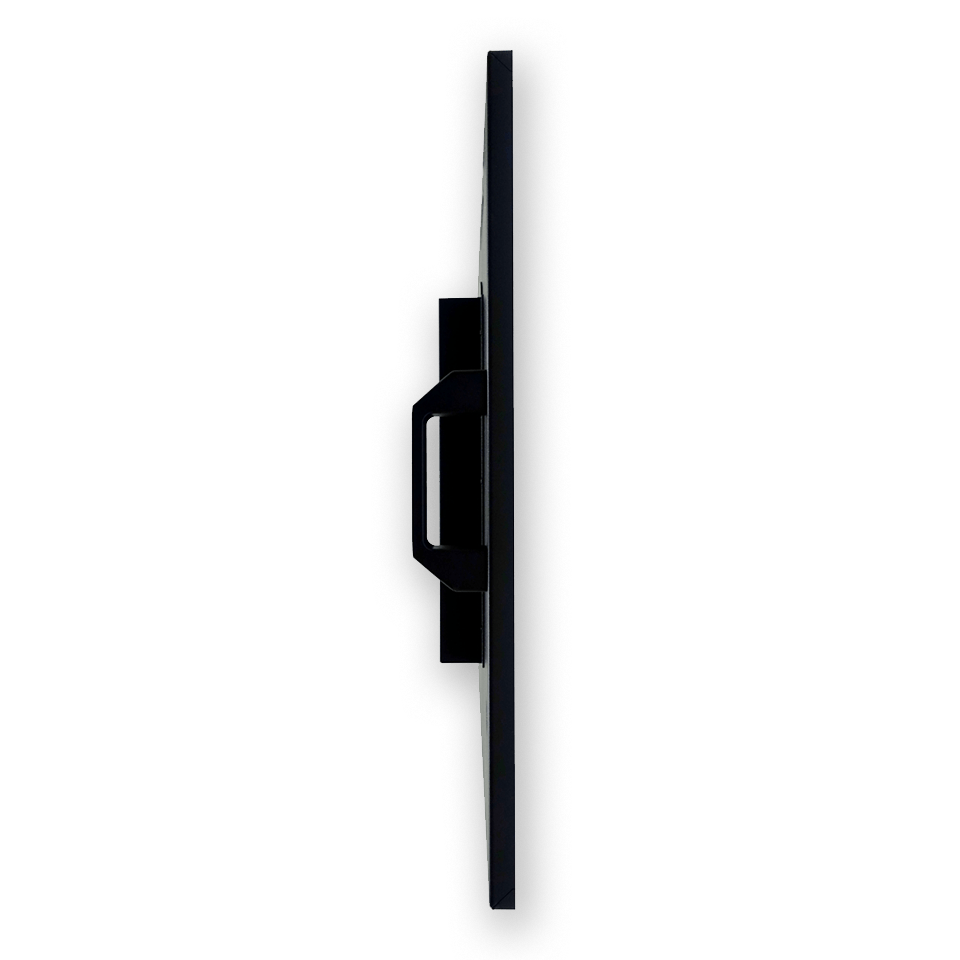

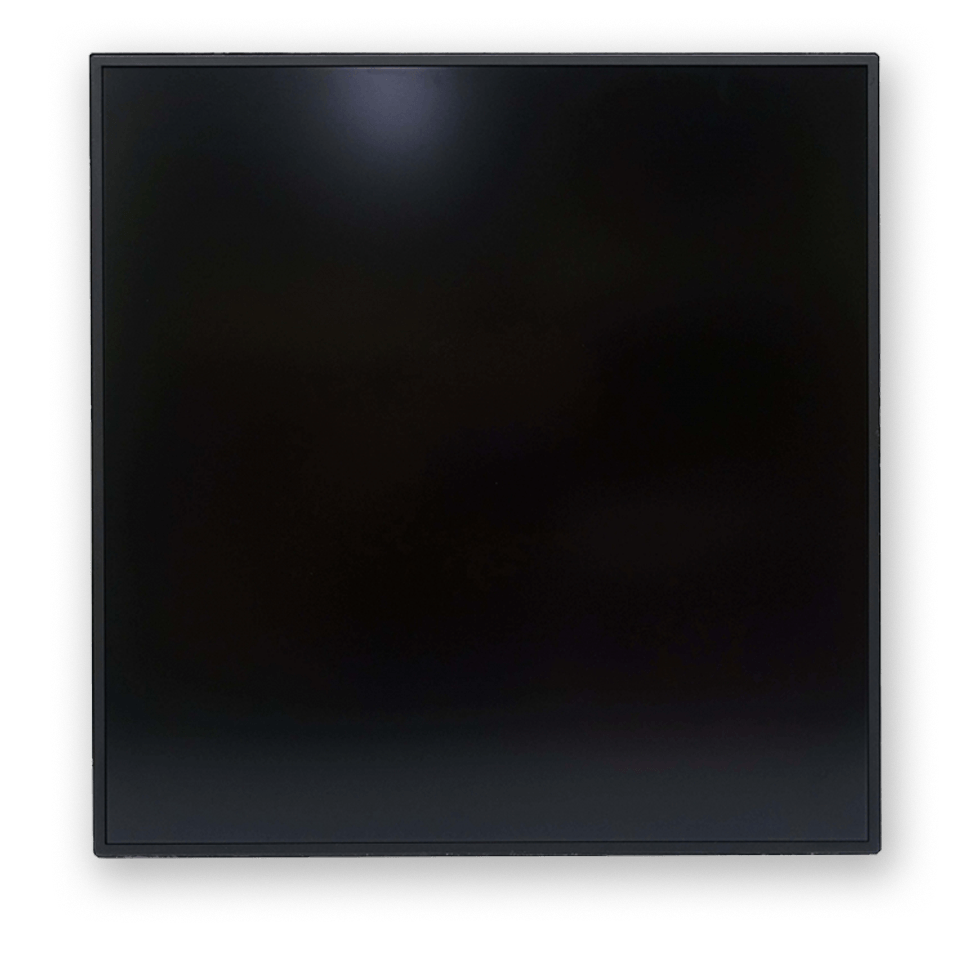

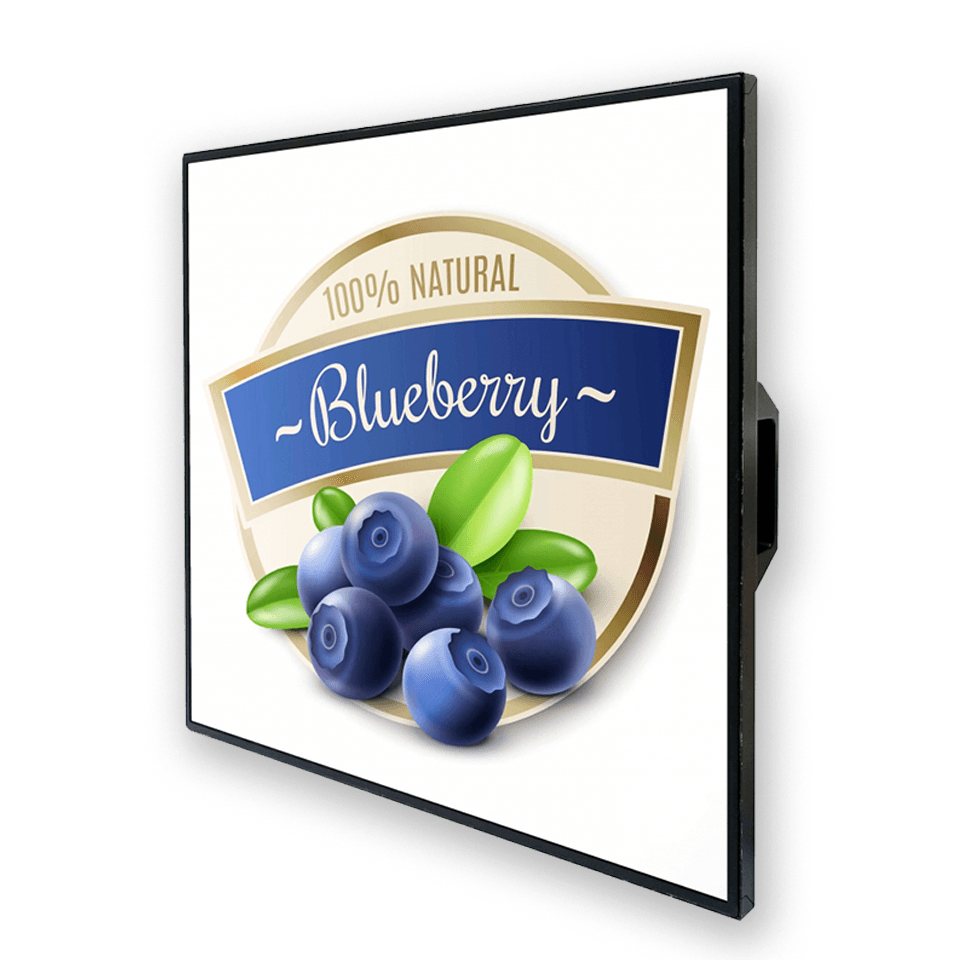

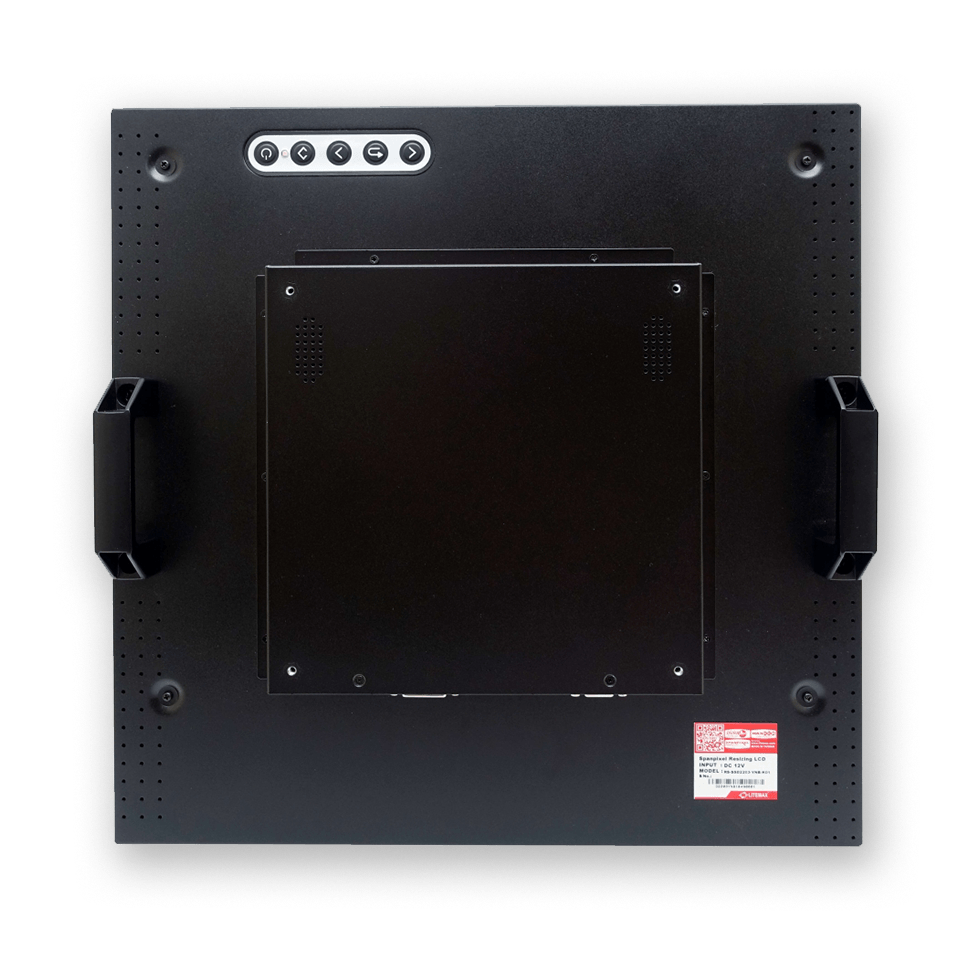

製品画像
ダウンロード
ラインナップ
| 22インチ 正方形 LCDパネル | ||
| [22インチLCD：1920x1920] [視野角：178°/178°] [輝度：500 cd/m²] [バックライト寿命：100,000時間] [動作温度：0 ～ 50℃] | ||
| SSF2203-Y | パネル + LEDドライバー | お問合せ |
|---|---|---|
| SSH2203-Y | パネル + LEDドライバー + A/Dコントロール | お問合せ |
| SSD2203-Y | パネル + LEDドライバー + A/Dコントロール + ハウジング | お問合せ |
