IOLAN SCG R/U
シリアル/USB コンソールサーバー
Perle
コンソールポート (モジュール型)
- RS232：0 / 16 / 32 / 48
- RS232/RS422/RS485：0 / 16 / 32 / 48
- USB 3.0：2 + 0 / 16 / 32 / 48
アップリンクポート
- RJ45 + SFP (1G)：2 + 2 (コンボポート)
- 電源：デュアルAC電源 または デュアルDC48V電源
- フロントパネルLCD
- 1U ラックマウント
特徴
- モジュラー型のRS232/RS422/RS485(RJ45)のシリアルコンソールポート、およびUSB3.0インターフェースポート
- デュアル10/100/1000BASE-Tイーサネット搭載 (RJ45 + SFP コンボポート)
- ZTPとPerleVIEW集中管理プラットフォームにより、設定・管理・監視・トラブルシューティングを簡潔にします
- ITインフラのためのクラウドベースの帯域外管理(OOBM)は、レジリエントなアクセスと可視性をいつでも提供します
- あらゆるデータセンターのコンプライアンスポリシーを満たすAAAセキュリティと暗号化ツールを備えた高度なルーティングエンジン
- フォールトトラレントなアップタイムのためのデュアルACまたはデュアル48VDC電源
コンソールマネージメントポート
IOLAN SCG R/Uコンソールサーバーは、USB3.0、RS232、RS422、RS485インターフェースに対応。16ポートのモジュールカードを自由に組み合わせて最大50ポートまで拡張することができます。
高度なセキュリティ・認証・暗号化
2要素認証(2FA)により、機器やデータへのアクセスは許可されたユーザーに限定され、リモート認証(RADIUS、TACACS+、LDAP)管理により、エンタープライズグレードのシステムとの統合が可能になり、現場の機器へのアクセスを制御できます。
内蔵ファイアウォールは、内部ネットワークを不正アクセスから保護するための直感的なポリシーを提供します。外部のユーザーが利用できる必要があるネットワークリソースがある場合はファイアウォールの背後にある非武装地帯(DMZ)の別のネットワークに配置できます。
ネットワークデータ伝送やIT機器のリモートコンソール管理ポートへのアクセスは、SSHやTLS/SSLなどの標準的な暗号化ツールによって保護されます。
複数の同時VPNセッション、OpenVPN、IPSec VPNでは、OSIモデルのネットワーク層でIPパケットの堅牢な認証と暗号化が提供されます。
高可用性アクセス
Perleのクラウドベースの集中管理ソリューションは、すべてのネットワークとITインフラストラクチャを単一のアプリケーションに統合し、通常運用時および重要なネットワーク障害時に、安全で信頼性の高いアクセスと可視性を提供します。
また、IOLAN SCG R/Uにはフォールト・トレラント機能が組み込まれており、重要なミッション・クリティカル機器を管理するための安全で信頼性の高いアクセスを保証します。
簡単なセットアップと設定
IOLAN SCG R/Uは、ネットワーク上で驚くほど簡単に立ち上げることができます。
PerleVIEW、WebManager、CLIなど、さまざまなコンフィギュレーターを使って、ネットワーク経由で本体を設定できます。大規模なロールアウトの場合、マイクロSDカードスロットを使用して、設定ファイルのバックアップとリストア、新しいファームウェアのロードが可能です。
フロントパネルのディスプレイとキーボードから直接IPアドレスを割り当てることができます。またフロントパネルディスプレイは、RS232、USB、イーサネットポートの状態をモニターしトラブルシュートするのにも役立ちます。
生涯保証
Perle IOLAN SCG R/Uの全モデルには、Perle独自の生涯保証をはじめ、業界最高のサービスとサポートが提供されています。1976年以来、Perleは最高レベルのパフォーマンス、柔軟性、品質を備えたネットワーク製品をお客様に提供してきました。Perle IOLAN SCG R/Uがあれば、設備投資を最小限に抑えながら、新しいサービスや機器の導入やアップグレードを簡単に行うことができます。
ソフトウェア機能
| 管理・設定 | ||
|---|---|---|
| ZTP (ゼロタッチ・プロビジョニング) | DHCP/BOOTPを介して、コンフィギュレーションとファームウェア更新のプロビジョニングを自動化します。 | |
| 管理とモニタリング | HTTP/HTTPS、CLI、Telnet、SNMPv1/v2/v3、RESTful API、TACACS+ | |
| 集中管理 | PerleVIEW、および/またはPerle Network Assistを使用したローカル/クラウドでの集中管理をサポート。 | |
| コンフィグファイルの切替 | 複数コンフィグレーションファイルを本体に保存することができ、テスト環境や本番環境などに応じてコンフィグレーション簡単に切り替えることができます。 | |
| ファームウェアの切替 | 複数バージョンのファームウェアを本体に保存することができ、過去のファームウェアと最新のファームウェアを変更することができます。 | |
| ファームウェア更新確認 | FTP、HTTP、HTTPS、SCP、SFTP、TFTP経由で利用可能なソフトウェアのアップデートを自動確認します。 | |
| LLDP | LLDP(Link Layer Discovery Protocol)により、異なるネットワークレイヤープロトコルを実行する2つのシステムがTLV(Type-Length-Value)を介して互いの情報を知ることができます。 | |
| RESTful API | RESTful APIは、HTTPリクエストをIOLAN SCRの統計や設定データにアクセスすることができます。CLIコマンドはすべて、サーバーから外部制御できるRESTful APIスクリプトを実行できます。 | |
| ネットワーク接続監視 (Watchdog) | あらかじめ定義されたIPアドレスへのネットー枠接続が失われた場合、IOLAN SCRに再起動などのアクションを指示することができます。 | |
| DNSの自動更新 | DHCP Option81を利用してIOLANのドメイン名を設定することで名前解決が簡単になります。またDHCPにも対応しているため、インターネット経由でのアクセスも容易になります。 | |
| リモートアクセス | ||
| ・PPP、PAP/CHAP、SLIP ・HTTPトンネリング：インターネットを介したシリアルデバイスへのファイアウォールセーフなリモートアクセス ・IPsec VPN クライアント/サーバー、OpenVPN クライアント/サーバー |
||
| ロギング | ||
| ・アラートのメール通知 ・Syslog、イベントタイプ、レポートタイプ、アラート＆モニタリング、トリガーステータス画面レポート、データ使用状況、診断、ログインバナー |
||
| コンソールポートアクセス | ||
| ・シリアルプロトコル：PPP、PAP/CHAP、SLIP ・Telnet/SSL経由での、IPアドレス・ポート番号を指定してのシリアルポートへ直接アクセス ・HTTP/HTTPS経由での、インターネットブラウザでのアクセス ・各シリアルポートに特定のIPアドレスを割り当てることができます ・マルチセッション機能により、複数のユーザーが同時に同じシリアルポートにアクセス可能 ・マルチホストアクセスにより、複数のホスト/サーバーが同じシリアルポートを共有可能 |
||
| コンソールマネージメント | ||
| ・Sun/Oracle Solaris Break Safe ・ローカルポートバッファビュー (ポートごとに256キロバイト) ・ポートバッファの外部転送：NFS、暗号化NFS、Syslog ・イベント通知 ・Windows Server/Azure：SACは、テキストベースの特別な管理コンソールへのGUIアクセスをサポートします。 |
||
| ターミナルサーバー | ||
| ・Telnet ・SSH v1/v2 ・オートセッションログイン ・LDP/RCP プリンター ・MOTD |
||
| シリアル ↔ イーサネット | ||
| ・生のシリアルデータをイーサネットにトンネリング (クリアデータまたは暗号化) ・シリアル over TCP/IP ・シリアル over UDP ・シリアルデータ制御：パケットサイズ制御、アイドル時間、強制送信時間、フレーム定義 ・複数のホスト/サーバーでシリアルポートを共有 ・モデム接続をシミュレートする仮想モデム (AT電話番号を使用してIPアドレスを割り当てます) ・仮想モデムデータは、SSL暗号化の有無にかかわらず、イーサネット上で送信できます ・TruePort com/tty リダイレクターは、固定TTYまたはCOMポートをシリアルベースのアプリケーションに提供し、IOLANに接続されたリモートデバイスとの通信を可能にします ・TrueSerial パケットテクノロジーは、シリアル・プロトコルの完全性を保証し、イーサネット上で最も信頼性の高いシリアル接続を提供します ・シリアルデータとRS232制御信号の伝送のためのRFC2217規格 ・カスタマイズおよび指定のシリアルボーレート ・Modbus、DNP3、IEC-870-5-101などの産業用プロトコルのシリアルカプセル化 ・ModBus TCPゲートウェイにより、シリアルModbus ASCII/RTUデバイスをModBus TCPに接続可能 ・データロギングは、アクティブなTCPセッションがないときに受信したシリアルデータを保存し、セッションが再確立されるとそれをネットワークピアに転送します |
||
| 冗長性 | ||
| ・ロードバランス ・VPNフェイルオーバー ・仮想ルータ冗長プロトコル(VRRPv3) ・プライマリ/バックアップホスト機能により、代替ホストへの自動接続が可能 |
||
| ルーティングプロトコル | ||
| 対応プロトコル | データセンターのイーサネットバックボーンに簡単に統合できるよう、主要なルーティング・プロトコルのいずれにも設定可能です：RIP/RIPNg、OSPFv3、BGP-4、NAT、IPv4/IPv6、Static Routing、IPv6 Encapsulations (GRE, 6in4)、Port Routing、STP/MSTP | |
| IPv6/IPv4 | IPv6からIPv4への変換は、イーサネットデータバックボーンがIPv6で実行され、ポート管理がIPv4で実行される環境で完全にサポートされます。 | |
| NAT | セキュリティ強化のためにNATを使用するIOLAN SCRは、1つのIPアドレスをイーサネットポートのすべてまたは複数にマッピングすることができます。 | |
| IPアプリケーション | ||
| DNS | DDNS、DNSプロキシ、DNSスプーフィング、DNSリレー、DNSクライアント、DHCP Option 82 | |
| NTP | NTP、SNTP (Version 1/2/3/4) | |
| DHCP | DHCP、DHCPv6 サーバー、DHCPスヌーピング、BOOTP | |
| VLAN/VPN | ||
| VLAN | VLAN | |
| VPN | OpenVPN、WireGuard、VPNフェイルオーバー、IPSec VPN (NATトラバーサル、ESP認証) | |
| ファイアウォール | ||
| ・送受信パケットを制限するファイアウォールの設定機能 ・ローカルセキュリティとトラフィックフィルタリングのためのゾーンベースポリシーファイアウォール ・アクセスコントロールリスト (リスト、範囲、時間) ・MACアドレス、IP、ポート、プロトコル、ユーザーによるフィルタリング ・IEEE802.1x認証とポートセキュリティ ・レイヤー2 MACアドレスフィルタリング ・ポートフォワーディング ・BGPコミュニティ |
||
| セキュリティ | ||
| ・AAAセキュリティ：Radius/RADSec、TACACS+、LDAP ・信頼できるホストの設定(IPフィルタリング)、ホストテーブルに設定されたホストのみがアクセスできるようにします ・セキュリティ強化のためにサービス(Telnet、Syslog、SNMP、HTTPなど)を無効にする機能 ・PING応答を無効にする機能 ・SSHクライアント/サーバー接続(SSH1/SSH2)、SSHクライアント/サーバー接続で使用するネットワークサービスを個別に選択可能 ・SSL/TLSクライアント/サーバー暗号化(TLSv1.2) ・SSLピア認証、SSL暗号化、ハッシュアルゴリズム、鍵交換、X.509証明書、認証局(CA)リスト ・ローカルデータベース ・RIP認証 (パスワードまたはMD5経由) ・2要素認証(2FA)による管理者アクセスのセキュリティ強化 ・アクセス制御(アクセスコントロール) ・DMZ(非武装地帯) ・セキュアなHTTP/HTTPS/FTP/Telnet認証プロキシ ・SNMPv3の認証と暗号化をサポート ・MACアドレス・IPアドレスフィルタリング ・使用されていないデーモンを無効にする ・LDAP経由でのActive Directory |
||
| その他 | ||
| サポートプロトコル | IPv6, IPv4, TCP/IP, Reverse SSH, SSH, SSL, IPSec/IPv4, IPSec/IPv6, IPSec, RIPV2/MD5, ARP, RARP, UDP, UDP Multicast, ICMP, BOOTP, DHCP, TFTP, SFTP, SNTP, Telnet, raw, reverse Telnet, LPD, RCP, DNS, Dynamic DNS, WINS, HTTP, HTTPS, SMTP, SNMPV3, PPP, PAP/CHAP, SLIP, CSLIP, RFC2217, MSCHAP | |
ハードウェア仕様
| メーカー | Perle | ||
|---|---|---|---|
| 型番 | IOLAN SCG18 (1モジュール) R (RS232：1) U (USB：1) S (RS232/422/485：1) -D (DC電源モデル) |
IOLAN SCG34 (2モジュール) R (RS232：2) U (USB：2) RU (RS232：1 + USB：1) S (RS232/422/485：2) -D (DC電源モデル) |
IOLAN SCG50 (3モジュール) R (RS232：3) U (USB：3) RRU (RS232：2 + USB：1) RUU (RS232：1 + USB：2) S (RS232/422/485：3) -D (DC電源モデル) |
| タイプ | シリアル/USB コンソールサーバー | ||
| プロセッサー | 1750 MIPS, 500 MHz core 32 bit ARM processor, with integrated hardware encryption processor | ||
| RAM | 1000 MB | ||
| ストレージ容量 | 4000 MB | ||
| フロントパネルLCD | ネットワークリンク, シリアル Tx/Rx データ/ポート | ||
| LED | システム, ネットワークリンク | ||
| インターフェース | |||
| 統合デバイス管理ポート | USB 3.0 Type-A x2 | ||
| コンソールモジュール | IOLAN G16 RS232：RS232 (RJ45) x16 (ソフトウェアでピンアサインを設定可能：Cisco) IOLAN G16 USB：USB 3.0 Type-A x16 IOLAN G16 RS-Multi：RS232/RS422/RS485 (RJ45) x16 (ソフトウェアでRS232/422/485を設定可能) |
||
| シリアル | ボーレート：300bps 〜 230Kbps データビット：5, 6, 7, 8-bit に設定可能、TruePortを使用して9ビットのシリアルデータを透過 パリティ：Odd, Even, Mark, Space, None フロー制御：ハードウェア, ソフトウェア, Both, None ESD保護：15Kv |
||
| ローカルコンソールポート | RS232 (RJ45) x1, USB micro B x1 (D-sub9ピン変換アダプタ) | ||
| ネットワークポート | RJ45 10/100/1000BASE-T x2, SFP 100/100BASE-X x2 (コンボポート：同時に使用できるのは2つ) | ||
| イーサネット絶縁 | 1.5Kv Magnetic Isolation | ||
| SDカードスロット | MicroSD | ||
| 電源 | |||
| 電源 | デュアルAC電源 または デュアルDC電源 | ||
| 入力電圧 | 110/230 VAC, 47〜63Hz 48 VDC (24〜60V) |
||
| 消費電流 | 0.14A @100VAC, 0.06A @240VAC, 0.14A @48VDC | 0.22A @100VAC, 0.09A @240VAC, 0.22A @48VDC | 0.29A @100VAC, 0.12A @240VAC, 0.29A @48VDC |
| 消費電力 (Typ.) | 15.5 W | ||
| 熱量 (BTU/HR) | 52.89 | 75.07 | 97.24 |
| 保護 | ファストトランジェント：1KV (EN61000-4-4 Criteria B) サージ：2KV (EN61000-4-5 common mode), 1KV (EN61000-4-5 differential and common modes) |
||
| 機構・環境 | |||
| 動作環境 | 温度：0℃～55℃ / 湿度：5～95% ※結露なきこと | ||
| 保存環境 | 温度：-40℃～85℃ / 湿度：5～95% ※結露なきこと | ||
| MTBF | 83,027 時間 | ||
| 保護等級 | IP30 | ||
| マウント | 1U 19インチラック | ||
| 外装 | SECC 亜鉛メッキ板金 (1mm) | ||
| 外形寸法 (mm) | 434(W) x 264(D) x 44(H) | ||
| 重量 | AC：3.25kg, DC：3.16kg | AC：3.42kg, DC：3.33kg | AC：3.59kg, DC：3.49kg |
| 梱包寸法 (mm) | 590(W) x 360(D) x 90(H) | ||
| 梱包重量 | AC：4.19kg, DC：4.10kg | AC：4.36kg, DC：4.27kg | AC：4.53kg, DC：4.43kg |
| 適合規格 | |||
| エミッション | FCC 47 Part 15 Subpart B Class A, ICES-003 (Canada), EN55011(CISPR11), EN55032 (CISPR32), EN61000-3-2 Limits for Harmonic Current Emissions, EN61000-3-3 Limits of Voltage Fluctuations and Flicker | ||
| イミュニティ | EN55024, EN61000-4-2 (ESD), EN 61000-4-3 (RS), EN 61000-4-4 (EFT), EN61000-4-5 (Surge), EN 61000-4-6 (CS), EN 61000-4-8 (PFMF), EN 61000-4-11 | ||
| セーフティ | UL/EN/IEC 62368-1 (以前は60950-1), CAN/CSA C22.2 No. 62368-1 | ||
| その他 | Reach, RoHS, WEEE, ECCN (5A992), HTSUS (No.8517.62.0020) | ||
| 保証 | |||
| 保証期間 | Perle リミテッド・ライフタイム保証 | ||
| シリアルコネクタ・ピン配列 DCEモード (Cisco ストレート) | ||
|---|---|---|
| 配列 | 方向 | EIA-232 |
| 1 | in | CTS |
| 2 | in | DSR |
| 3 | in | RxD |
| 4 | GND | |
| 5 | 未使用 | |
| 6 | out | TxD |
| 7 | out | DTR |
| 8 | out | RTS |
| シリアルコネクタ・ピン配列 DTEモード (Cisco ロール) | ||
|---|---|---|
| 配列 | 方向 | EIA-232 |
| 1 | out | RTS |
| 2 | out | DTR |
| 3 | out | TxD |
| 4 | GND | |
| 5 | in | DCD |
| 6 | in | RxD |
| 7 | in | DSR |
| 8 | in | CTS |

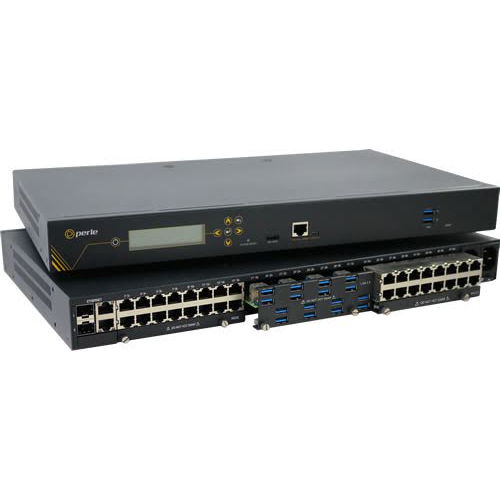

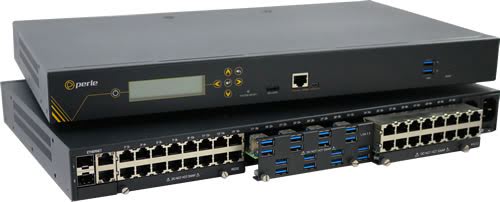

製品画像
ダウンロード
ラインナップ
| IOLAN SCG R/U コンソールサーバー | ||
| SCG18：1 コンソールモジュール | ||
|---|---|---|
| IOLAN SCG18 R | [RS232：16] [USB3.0：2] [GigabitLAN(RJ45/SFPコンボ)：2] [デュアルAC電源] [1U] | お問合せ |
| IOLAN SCG18 R-D | [RS232：16] [USB3.0：2] [GigabitLAN(RJ45/SFPコンボ)：2] [デュアル48VDC] [1U] | お問合せ |
| IOLAN SCG18 S | [RS232/422/485：16] [USB3.0：2] [GigabitLAN(RJ45/SFPコンボ)：2] [デュアルAC電源] [1U] | お問合せ |
| IOLAN SCG18 S-D | [RS232/422/485：16] [USB3.0：2] [GigabitLAN(RJ45/SFPコンボ)：2] [デュアル48VDC] [1U] | お問合せ |
| IOLAN SCG18 U | [USB3.0：16 + 2] [GigabitLAN(RJ45/SFPコンボ)：2] [デュアルAC電源] [1U] | お問合せ |
| SCG34：2 コンソールモジュール | ||
| IOLAN SCG34 R | [RS232：32] [USB3.0：2] [GigabitLAN(RJ45/SFPコンボ)：2] [デュアルAC電源] [1U] | お問合せ |
| IOLAN SCG34 R-D | [RS232：32] [USB3.0：2] [GigabitLAN(RJ45/SFPコンボ)：2] [デュアル48VDC] [1U] | お問合せ |
| IOLAN SCG34 S | [RS232/422/485：32] [USB3.0：2] [GigabitLAN(RJ45/SFPコンボ)：2] [デュアルAC電源] [1U] | お問合せ |
| IOLAN SCG34 S-D | [RS232/422/485：32] [USB3.0：2] [GigabitLAN(RJ45/SFPコンボ)：2] [デュアル48VDC] [1U] | お問合せ |
| IOLAN SCG34 U | [USB3.0：32 + 2] [GigabitLAN(RJ45/SFPコンボ)：2] [デュアルAC電源] [1U] | お問合せ |
| IOLAN SCG34 RU | [RS232：16] [USB3.0：16 + 2] [GigabitLAN(RJ45/SFPコンボ)：2] [デュアルAC電源] [1U] | お問合せ |
| SCG50：3 コンソールモジュール | ||
| IOLAN SCG50 R | [RS232：48] [USB3.0：2] [GigabitLAN(RJ45/SFPコンボ)：2] [デュアルAC電源] [1U] | お問合せ |
| IOLAN SCG50 R-D | [RS232：48] [USB3.0：2] [GigabitLAN(RJ45/SFPコンボ)：2] [デュアル48VDC] [1U] | お問合せ |
| IOLAN SCG50 S | [RS232/422/485：48] [USB3.0：2] [GigabitLAN(RJ45/SFPコンボ)：2] [デュアルAC電源] [1U] | お問合せ |
| IOLAN SCG50 S-D | [RS232/422/485：48] [USB3.0：2] [GigabitLAN(RJ45/SFPコンボ)：2] [デュアル48VDC] [1U] | お問合せ |
| IOLAN SCG50 U | [USB3.0：48 + 2] [GigabitLAN(RJ45/SFPコンボ)：2] [デュアルAC電源] [1U] | お問合せ |
| IOLAN SCG50 RRU | [RS232：32] [USB3.0：16 + 2] [GigabitLAN(RJ45/SFPコンボ)：2] [デュアルAC電源] [1U] | お問合せ |
| IOLAN SCG50 RUU | [RS232：16] [USB3.0：32 + 2] [GigabitLAN(RJ45/SFPコンボ)：2] [デュアルAC電源] [1U] | お問合せ |
