GQSM-200

特徴

• 複数の表示モードをもつ4K@60Hz対応の2入力2出力HDMIビデオプロセッサー
• 最大4096x2160@60Hzまでの一般的な解像度をサポート、HDCP1.4/2.2準拠
• 遅延ゼロのシームレススイッチングにより快適な作業効率を実現 (クロススイッチモード)
• 2番目の出力ポートは4K対応のアップ/ダウンスケーリング機能を搭載 (2分配モード)
• EDID管理機能(ロータリースイッチ)によりモニターの互換性問題を軽減します
• ロータリースイッチとボタンスイッチによる手動設定、RS232コマンド(RJ11/USB-C)によるリモート制御が可能

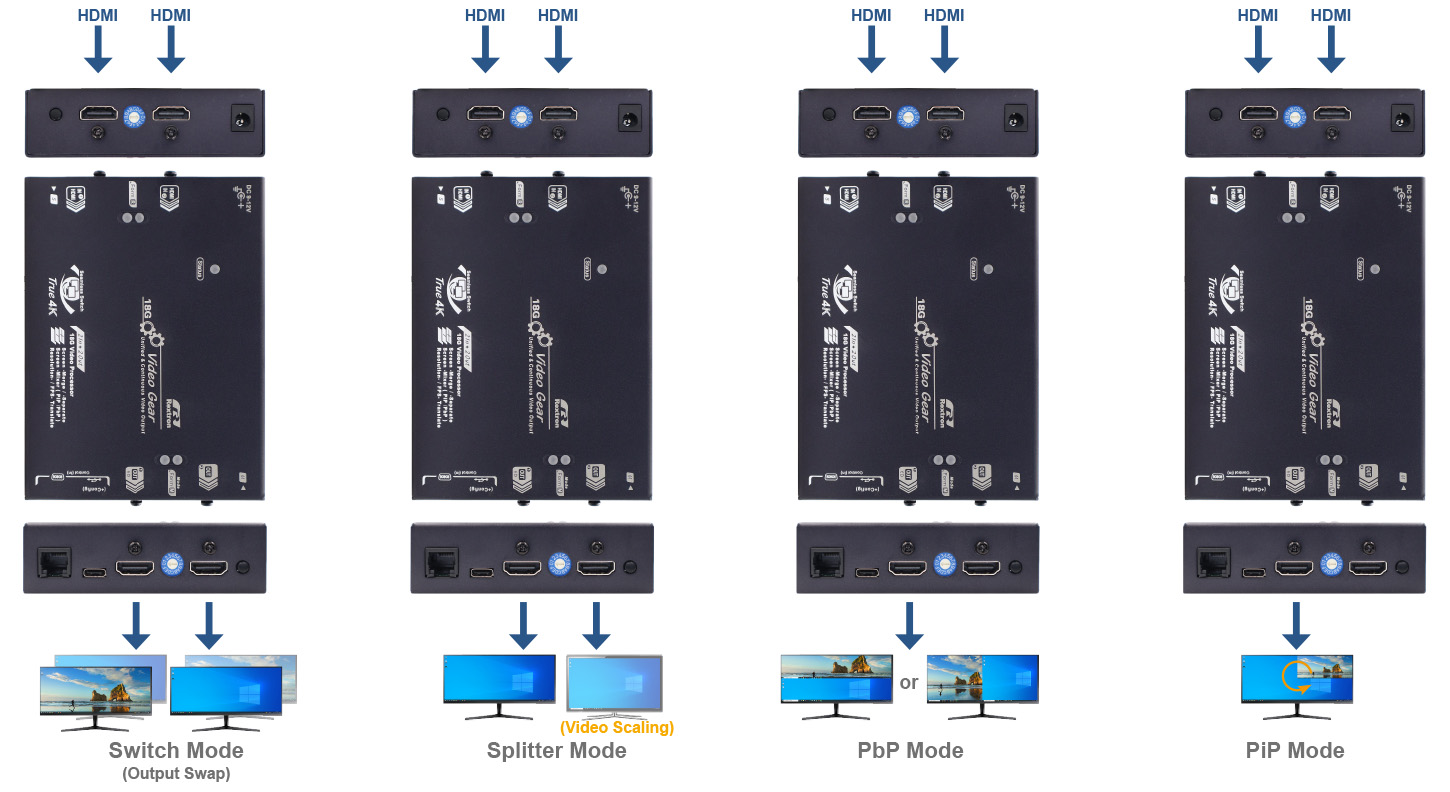

出力モード
• 2つの入力ソースと、2つのディスプレイを相互に切替可能なクロススイッチモード (シームレス切替が有効になります)
• 1つの入力ソースを、2つのディスプレイに同時に出力する2分配モード (出力2はスケーリング機能が有効になります)
• 2つの入力ソースを、1つのディスプレイにピクチャ・イン・ピクチャおよびピクチャ・バイ・ピクチャで出力

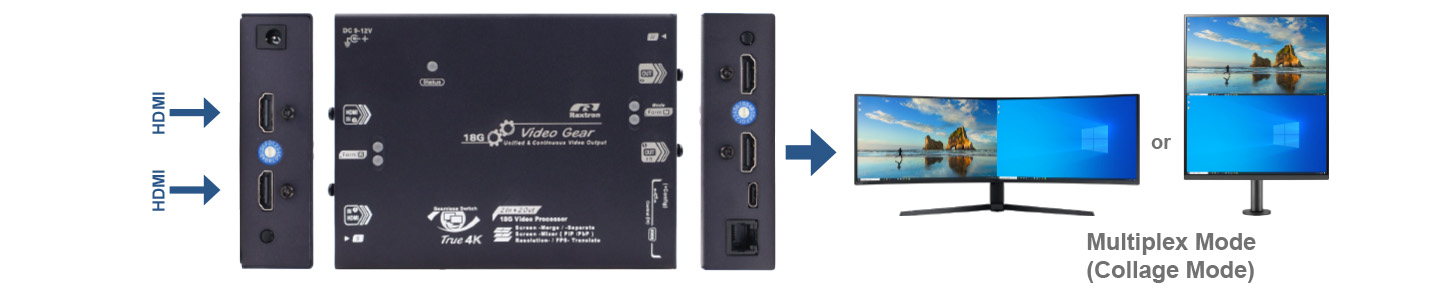

• 2つの16:9の入力ソースを、1つのウルトラワイドディスプレイ(32:9/16:18)に結合して出力するマルチプレックスモード
• 1つのウルトラワイド解像度(32:9)の入力ソースを、2つの16:9ディスプレイに分割して出力するスプリットモード

仕様

型番	GQSM-200
メーカー	Rextron
タイプ	4K@60Hz 2x2 HDMI ビデオプロセッサー
ビデオ
入力	HDMI x2
出力	HDMI x2
ポート	RS-232 (RJ-11) x1, USB COM (USB-C) x1
対応解像度 (最大)	4096x2160, 3840x2160, 3440x1440
対応解像度 (特殊)	2048x2048 (ATC) 1536x2048, 1640x2048, 2100x2800, 3072x2048, 3280x2048 (Medical)
デュアルビデオ解像度 (マルチプレックス/スプリット)	2048x2048, 3840x2160, 2560x2880, 1920x1920, 1536x2048, 1640x2048, 2100x2800, 5120x1440, 2560x1080
標準規格	HDMI 2.0, HDCP 2.2, 1.4
制御
コントロール	ボタン, ロータリースイッチ, シリアルコマンド (RS-232, USB COM)
シリアル制御	RJ-11 (38400bps) ボーレート：9600, 14400, 19200, 28800, 38400, 57600, 76800, 115200 HDCP (2.2 / 1.4 / non-HDCP) ビデオ出力2のスケーリング設定
EDID設定	ロータリースイッチ
ビデオモード	クロススイッチ, 2分配 (スケーラー), ピクチャ・イン・ピクチャ, ピクチャ・バイ・ピクチャ, マルチプレックスモード, スプリットモード
電源
電源	DC 9 ～ 12 V
消費電力
機構・環境
外装	メタル
外形寸法 (mm)	97(W) x 130(D) x 28(H)
重量	454 g
動作環境	温度：0℃～40℃ / 湿度：～80% ※結露なきこと
保存環境	温度：-20℃～60℃ / 湿度：～80% ※結露なきこと

付属品

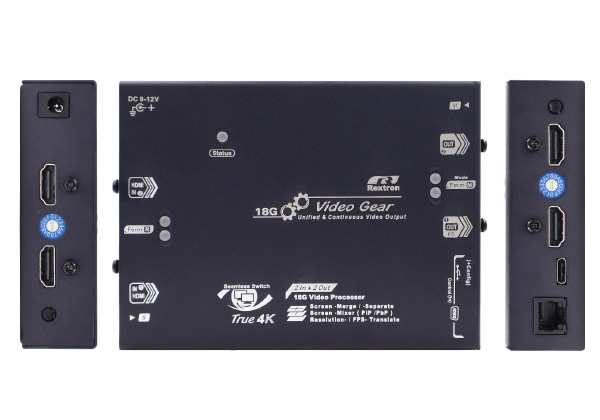

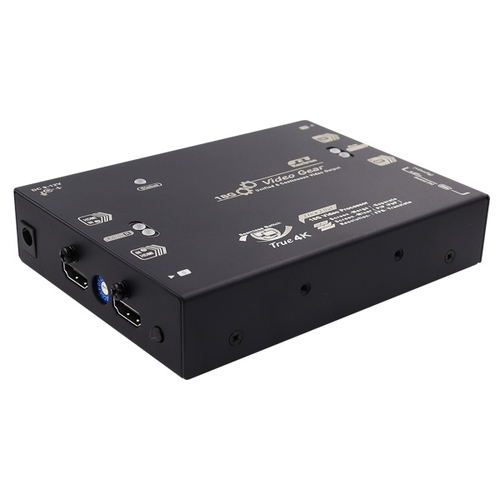

製品画像

ダウンロード

• データシート (英語)
