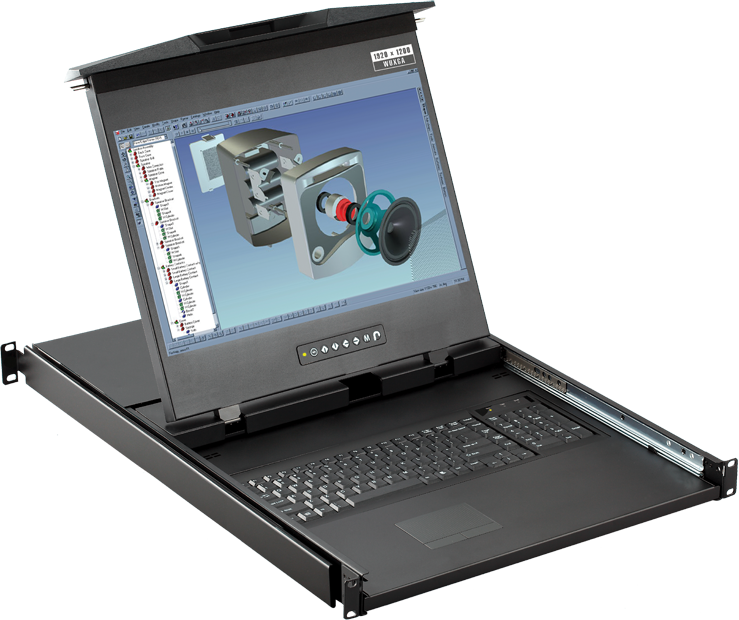

CyberView
DX117
16.2インチLCD コンソールドロワー
Austin Hughes
[16.2インチ：WUXGA]
[デュアルスライド]
[タッチパッド]
特徴
- 1Uサイズのコンソールドロワー
- WUXGA(1920x1200)対応の16.2インチLCD搭載
- デュアルスライド構造、キーボードトレイを収納した状態でモニターのみの引き出しが可能
- 2ポイント・ロック式のフロントパネル
(KVMモジュールモデルにはKVM切り替えボタンは搭載されません、ホットキーによる操作のみになります。)
仕様
| 型番 | DX117 |
|---|---|
| メーカー | Austin Hughes |
| タイプ | 17インチLCD コンソールドロワー |
| キーボード | 日本語 キーボード (オプションで英語, 他言語キーボード選択可) |
| マウス | 2ボタン タッチパッド |
| KVMモジュールなし (DX117e) | |
| 入力端子 | HDMI x1,VGA ミニD-Sub 15ピン x1, USB Type A x2 (2023年7月出荷分から、標準搭載の映像入力はDVI+VGAからHDMI+VGAに変更になります。DVI入力はオプションで追加となります。) |
| ケーブル | CX-6B (HDMI + USB x2), CB-6A (VGA + USB x2) |
| オプション：ビデオ | DVI-D (シングルリンク) 3G-SDI (BNC) |
| オプション：オーディオ | 入力：3.5mm ミニジャック (30kΩ/750mV) 出力：3.5mm ミニジャック (30kΩ/2.8V) スピーカー：2W x2 |
| LCDパネル | |
| LCDタイプ | 16.2 インチ ワイドスクリーン LCD |
| 最大解像度 | WUXGA：1920 x 1200 |
| 輝度 | 300 cd/m2 |
| コントラスト比 | 800：1 |
| 表示色 | 1677万色, 8-bit |
| 視野角 (左/右/上/下) | 89°/89°/89°/89° |
| 応答速度 | 30 ms |
| 画素ピッチ | 0.191 mm |
| 表示面積 | 343.8 x 214.9 mm |
| 表面処理 | アンチグレア, ハードコーティング |
| 表面硬度 | 3H |
| バックライト | LED |
| MTBF | 20,000 時間 |
| 電源 | |
| 電源入力 | 自動検出 100～240 VAC, 50/60Hz |
| 最大消費電力 (KVMモジュール なし/あり) |
スクリーンON：34W / 59W パワーセービングモード：4W / 29W 電源ボタンOFF：1W / --W |
| 機構・環境 | |
| 重量 KVMモジュールなし | 本体：12kg (梱包：18kg) |
| 重量 KVMモジュールあり | 本体：13kg (梱包：19kg) |
| 外形寸法 KVMモジュールなし (mm) |
442(W) x 650(D) x 44(H) |
| 外形寸法 KVMモジュールあり (mm) |
442(W) x 650(D) x 44(H) |
| ラックマウント 奥行き (mm) | 660 ～ 870 |
| 梱包寸法 (mm) | 595(W) x 860(D) x 140(H) |
| 動作環境 | 温度：0℃～55℃ / 湿度：10～90% ※結露なきこと |
| 保存環境 | 温度：-20℃～60℃ / 湿度：5～90% ※結露なきこと |
| 標高 | 4.8768 km (未使用時：12.192 km) |
| 耐衝撃 (未使用時) | 加速度 10G (11ミリ秒) |
| 耐振動 (未使用時) | 10～300Hz 0.5G RMS (ランダム振動) |
| 適合規格 | FCC, CE, LVD, UKCA, RoHS3, REACH |
| 保証期間 | 2年 (センドバック) |
付属品
- 電源ケーブル
- 電源アダプター (KVMモジュール搭載モデル)
- CX-6B HDMI KVMケーブル x1 (KVMモジュールなしモデル)
- ラックマウント用レール 1セット
- ラックマウント用ネジ (M6ネジ、ケージナット、カップワッシャー)
製品画像
ダウンロード
ラインナップ
| CyberView DX117シリーズ：16.2インチLCD (WUXGA) デュアルスライド コンソールドロワー | ||
|---|---|---|
| KVM モジュール なし | ||
| DX117e | [HDMI + VGA：WUXGA] [USB HID] [タッチパッドマウス] | お問合せ |
| HDMI/DVI KVM | ||
| DX117-801D | [HDMI/DVI：WUXGA] [KVM：8] [USB HID] | お問合せ |
| DX117-1201D | [DVI：WUXGA] [KVM：12] [USB HID] | お問合せ |
| VGA KVM | ||
| DX117-S801 | [VGA：WUXGA] [KVM：8] [USB HID] [カスケード接続] | お問合せ |
| DX117-802 | [VGA：WUXGA] [KVM：8] [USB HID] [カスケード接続] [リモートコンソール] | お問合せ |
| DX117-IP802 | [VGA：WUXGA] [KVM：8] [USB HID] [カスケード接続] [IP-KVM] | お問合せ |
| DX117-S1601 | [VGA：WUXGA] [KVM：16] [USB HID] [カスケード接続] | お問合せ |
| DX117-1602 | [VGA：WUXGA] [KVM：16] [USB HID] [カスケード接続] [リモートコンソール] | お問合せ |
| DX117-IP1602 | [VGA：WUXGA] [KVM：16] [USB HID] [カスケード接続] [IP-KVM] | お問合せ |
| High-density CAT6 KVM (VGA/DVI/HDMI/DisplayPort/USB-C) | ||
| DX117-U1601 | [CAT6ドングル] [KVM：16] [USB HID] [カスケード接続] | お問合せ |
| DX117-U1602 | [CAT6ドングル] [KVM：16] [USB HID] [カスケード接続] [リモートコンソール] | お問合せ |
| DX117-UIP1602 | [CAT6ドングル] [KVM：16] [USB HID] [カスケード接続] [IP-KVM] | お問合せ |
| DX117-U3201 | [CAT6ドングル] [KVM：32] [USB HID] [カスケード接続] | お問合せ |
| DX117-U3202 | [CAT6ドングル] [KVM：32] [USB HID] [カスケード接続] [リモートコンソール] | お問合せ |
| DX117-UIP3202 | [CAT6ドングル] [KVM：32] [USB HID] [カスケード接続] [IP-KVM] | お問合せ |
| Matrix Multi-User CAT6 KVM (VGA/DVI/HDMI/DisplayPort/USB-C) | ||
| DX117-MU1602 | [CAT6ドングル] [KVM：16] [USB HID] [カスケード接続] [リモートコンソール：1] [2ユーザー] | お問合せ |
| DX117-MU1603 | [CAT6ドングル] [KVM：16] [USB HID] [カスケード接続] [リモートコンソール：2] [3ユーザー] | お問合せ |
| DX117-MU1604 | [CAT6ドングル] [KVM：16] [USB HID] [カスケード接続] [リモートコンソール：3] [4ユーザー] | お問合せ |
| DX117-MUIP1613 | [CAT6ドングル] [KVM：16] [USB HID] [カスケード接続] [リモートコンソール：1] [IP-KVM：1] [3ユーザー] | お問合せ |
| DX117-MUIP1624 | [CAT6ドングル] [KVM：16] [USB HID] [カスケード接続] [リモートコンソール：1] [IP-KVM：2] [4ユーザー] | お問合せ |
| DX117-MU3202 | [CAT6ドングル] [KVM：32] [USB HID] [カスケード接続] [リモートコンソール：1] [2ユーザー] | お問合せ |
| DX117-MU3203 | [CAT6ドングル] [KVM：32] [USB HID] [カスケード接続] [リモートコンソール：2] [3ユーザー] | お問合せ |
| DX117-MU3204 | [CAT6ドングル] [KVM：32] [USB HID] [カスケード接続] [リモートコンソール：3] [4ユーザー] | お問合せ |
| DX117-MUIP3213 | [CAT6ドングル] [KVM：32] [USB HID] [カスケード接続] [リモートコンソール：1] [IP-KVM：1] [3ユーザー] | お問合せ |
| DX117-MUIP3224 | [CAT6ドングル] [KVM：32] [USB HID] [カスケード接続] [リモートコンソール：1] [IP-KVM：2] [4ユーザー] | お問合せ |
| KVMケーブル | ||
|---|---|---|
| シングルポートモデル用 KVMケーブル | ||
| CB-6A | VGA KVMケーブル 1.8m (ミニD-sub15ピン + USB Type A x2 ↔ ミニD-sub15ピン + USB Type A x2) | 購入 |
| CX-6A | DVI KVMケーブル 1.8m (DVI-D + USB Type A x2 ↔ DVI-D + USB Type A x2) | 購入 |
| -801D用 HDMI/DVI KVMケーブル | ||
| CH-6H | HDMI KVMケーブル 1.8m (HDMI + USB Type A ↔ HDMI + USB Type B) | 購入 |
| CH-6D | DVI KVMケーブル 1.8m (DVI-D + USB Type A ↔ HDMI + USB Type B) | 購入 |
| -1201D用 DVI KVMケーブル | ||
| CI-6 | DVI KVMケーブル 1.8m (DVI-D + USB Type A + 3.5mm ミニジャック ↔ DVI-D+ USB 3.0 Type B) | 購入 |
| CI-15 | DVI KVMケーブル 4.5m (DVI-D + USB Type A + 3.5mm ミニジャック ↔ DVI-D+ USB 3.0 Type B) | 購入 |
| VGA + USB KVMケーブル | ||
| CB-6 | VGA KVMケーブル 1.8m (ミニD-sub15ピン + USB Type A ↔ ミニD-sub15ピン) | 購入 |
| CB-10 | VGA KVMケーブル 3.0m (ミニD-sub15ピン + USB Type A ↔ ミニD-sub15ピン) | 購入 |
| CB-15 | VGA KVMケーブル 4.5m (ミニD-sub15ピン + USB Type A ↔ ミニD-sub15ピン) | 購入 |
| CAT6 ドングル (-U/-UIP/-MU/-MUIP) | ||
| DG-100S | VGA ドングル (ミニD-sub15ピン + USB Type A ↔ RJ-45) | 購入 |
| DG-100SD | DVI ドングル (DVI-D + USB Type A ↔ RJ-45) | 購入 |
| DG-100H | HDMI ドングル (HDMI + USB Type A ↔ RJ-45) | 購入 |
| DG-100P | DisplayPort ドングル (DisplayPort + USB Type A ↔ RJ-45) | 購入 |
| DG-100C | USB-C ドングル (USB Type C ↔ RJ-45) | 購入 |
| カスケード接続用ケーブル | ||
| CBC-6 | カスケード接続用ケーブル (シングルユーザーモデル) | 購入 |
| CMC-8 | カスケード接続用ケーブル (マルチユーザーモデル -MU/-MUIP) | 購入 |
