OL1000LV
無停電電源装置 (UPS)
ATEN
常時インバーター給電方式
1000 VA
アウトレット：8 (NEMA 5-15R)
2U ラックマウント/タワー型
ホットスワップ対応バッテリー
特徴
- トゥルーダブルコンバージョン方式、供給される電力の全てが生産的な作業に使用され作業を最大限効率化 (最大出力力率=0.99)
- 出力電圧レギュレーション<1％、重要なアプリケーションにより高い性能と効率を提供
- プログラム可能な電源管理アウトレット、ユーザーは負荷セグメントを簡単かつ独立して制御可能
- リアパネルのEPOコネクターによって遠隔地からのUPS緊急電源オフが可能
- ホットスワップ対応バッテリー設計、UPSの潜在的なメンテナンスは接続機器の電源を切らずに実行可能
- 省エネのためのエコモード、エネルギー使用量とコストを削減するために最大97％効率化
- 機器保護を常に行うため、MOVによる過電圧遮断保護とサージ耐性を提供
- 入力電圧、バッテリー容量、電源状態、バッテリー状態、動作状態、バックアップ実行時間などを表示する液晶画面
- スマートバッテリーチャージャー設計、外気温に応じて充電電圧を調整しバッテリーの性能を最適化
仕様
| 型番 | OL1000LV |
|---|---|
| メーカー | ATEN |
| タイプ | 無停電電源装置 (UPS) |
| UPSトポロジ | ダブルコンバージョン方式 |
| 節電 (最大) | ＞96% (ECO), ＞89% (AC), ＞88% (Batt) |
| ポート | USB Type B, シリアルポート (D-sub9ピン), EPO (2ピンターミナル端子) |
| オプション | SNMP/HTTPリモートモニター (製品型番：SP100), 拡張バッテリーモジュール |
| 入力 | |
| 電圧 | 100V |
| 入力電圧範囲 | AC 80～150V ±5% @100%負荷 AC 55～150V ±5% @50%負荷 出力電圧をAC 100Vに調整した場合、容量を80%に軽減 |
| 入力周波数範囲 | 40Hz～70Hz |
| 定格入力電流 | 9.3A |
| 入力力率 | ≧ 0.99 @公称電圧 (100%負荷) |
| 電源コード | 約 1.8m |
| プラグタイプ | NEMA 5-15P |
| コールドスタート | 対応 |
| 出力 | |
| VA | 1000 |
| ワット | 1000 |
| バッテリー波形 | 正弦波 |
| バッテリー周波数 | 50～60Hz ±3Hz |
| アウトレット数 | 8 (バッテリーおよびサージ保護) |
| アウトレットタイプ | NEMA 5-15R |
| 定格力率 | 0.99 |
| 波高率 | 3:1 |
| 高調波歪み | ≦ 2% THDv (線形負荷) ≦ 4% THDv (非線形負荷) |
| 電圧調整 | ± 1% (Batt) |
| 伝送時間 | AC→バッテリー：0ms インバーター→バイパス：4ms (ECO) |
| バッテリー | |
| 半負荷のランタイム | 10.1 分 |
| 全負荷のランタイム | 2.95 分 |
| バッテリータイプ | 密閉型鉛蓄電池 |
| バッテリー電圧 | 24V |
| バッテリーサイズ | 12V/9AH |
| バッテリー量 | 2 |
| ホットスワップ | 対応 |
| 一般的な充電時間 | 3時間で容量の95％まで回復 (2A充電の場合) 最大充電電流 8A |
| 拡張バッテリーモジュール | 製品型番：BP24V18AH |
| 交換バッテリーパック | 製品型番：BC24V9AH |
| 機構・環境 | |
| 外形寸法 (mm) | 438(W) x 410(D) x 88(H) |
| マウント | 2U ラックマウント または 縦置きスタンド |
| 重量 | 約 12.90kg |
| 冷却 | ファン (ユニットの表面からの1Mでの可聴雑音：50dB以下) |
| 動作環境 | 温度：0℃～40℃ / 湿度：20～90% ※結露なきこと |
| 保存環境 | 温度：-20℃～50℃ / 湿度：10～95% ※結露なきこと |
| 適合規格 | cTUVus, VCCI、BSMI、FCC Class A、RoHS |
付属品
- ラックマウントキット
- レールスライドキット
- 縦置きスタンド
- RS-232ケーブル
- USB Type A ↔ Type B ケーブル
- インストール CD-ROM
- 製品マニュアル

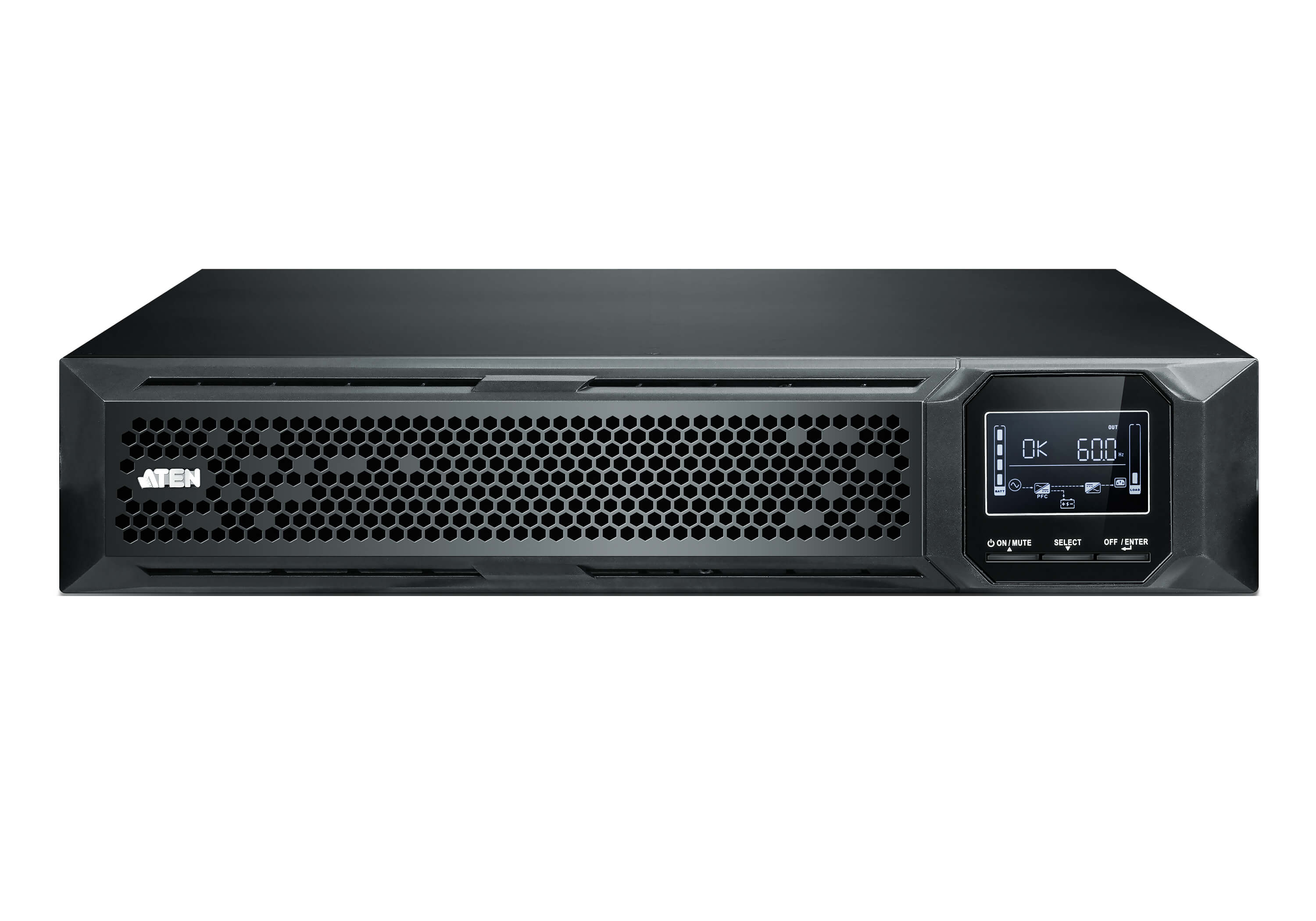

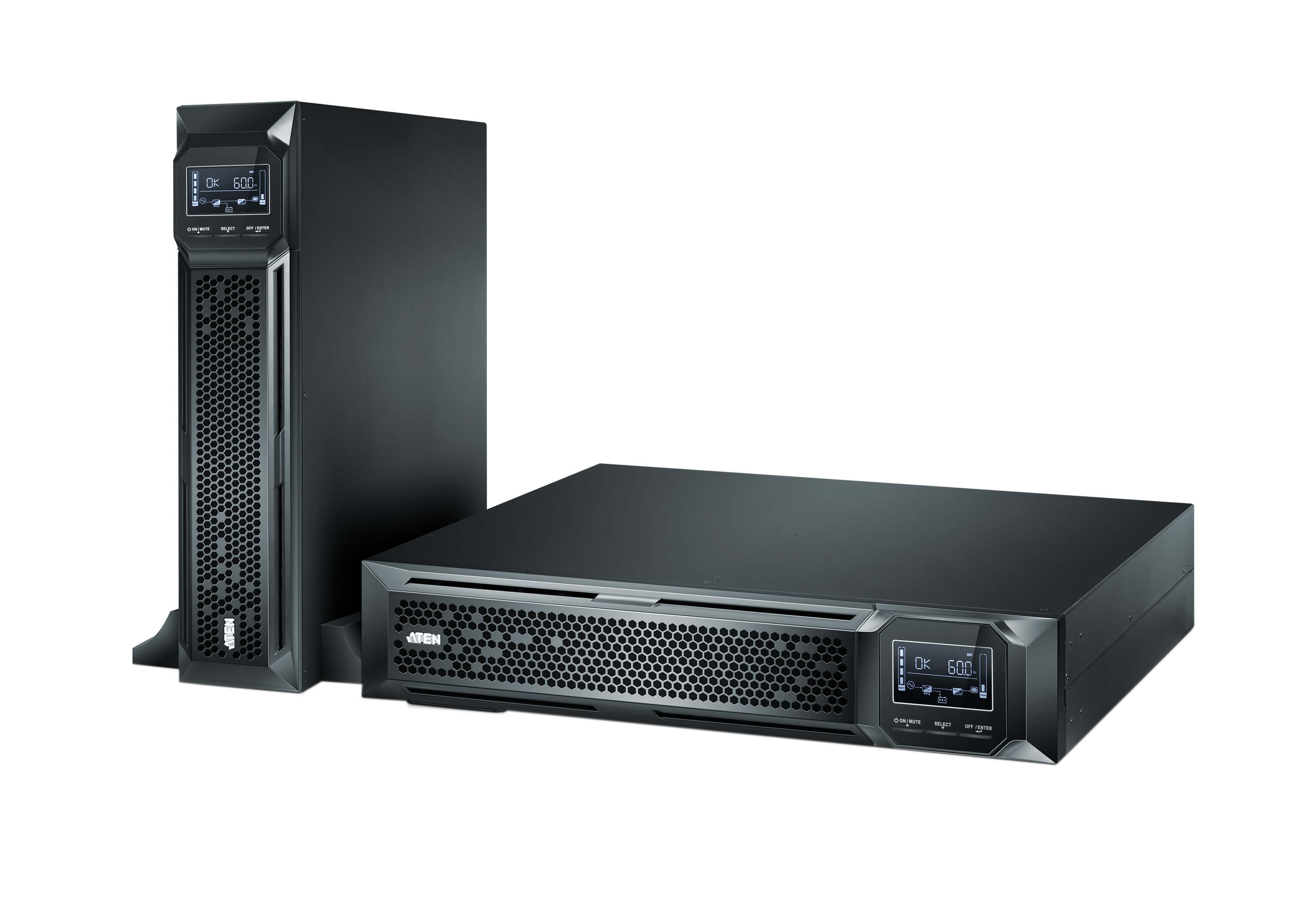

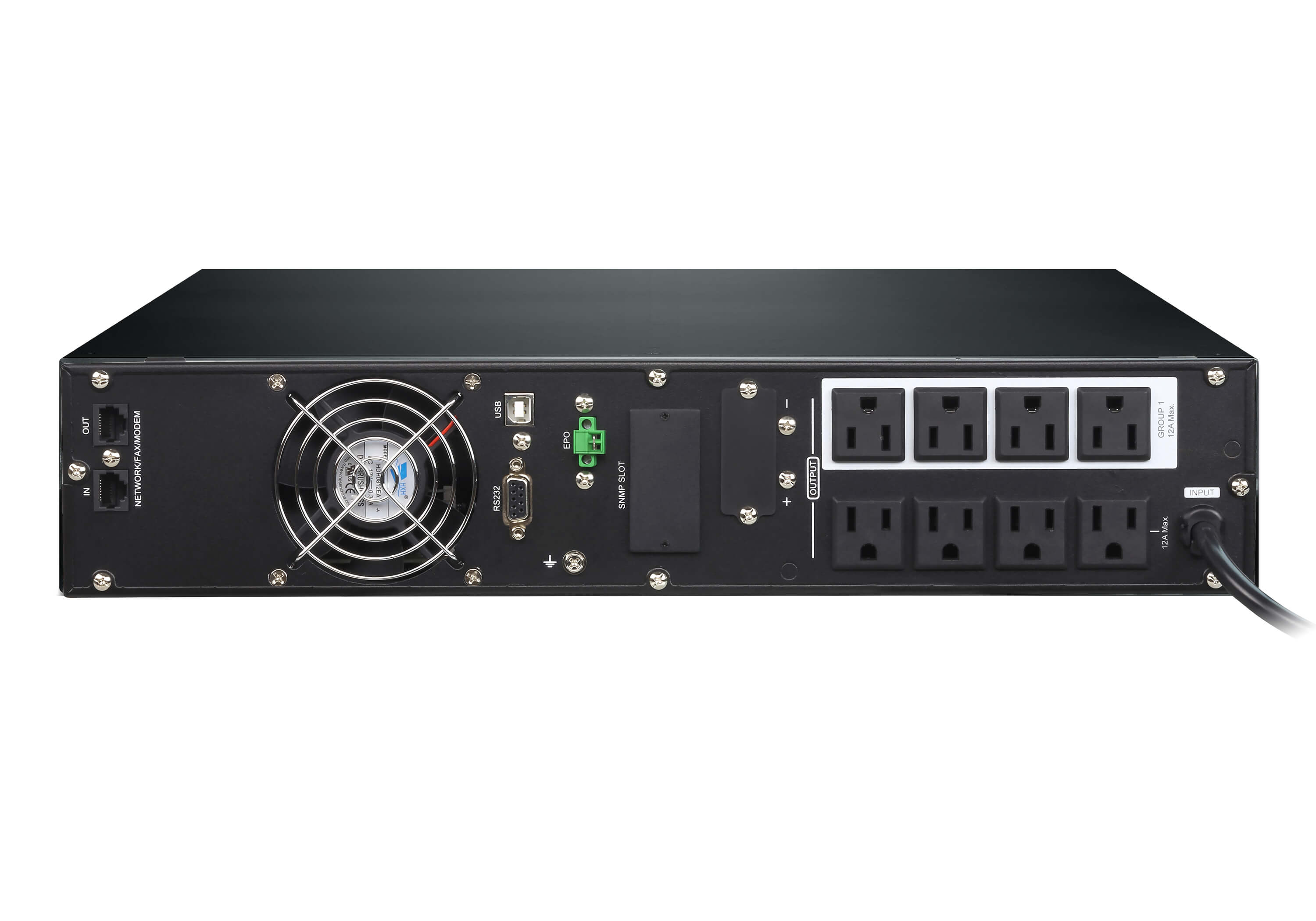

製品画像
