VE1843
4K@60Hz HDMI/USB HDBaseT 3.0 トランシーバー
HDBaseT 3.0 準拠
HDMI：4K@60Hz (18Gbps)
延長距離：100m (CAT6a)
- 送信器/受信器兼用 (トランシーバー)
- USB 2.0 延長
- ステレオ入出力 延長
- オーディオエンベデッド/ディエンベデッド
- RS232/双方向IR 延長
- LANパススルー
- HDCP 2.3 準拠
特徴
- 非圧縮の4K@60HzのHDMIビデオ信号を1本のCAT6aケーブルを介してゼロレイテンシーで最大100m延長
- 構築環境に応じてトランスミッターまたはレシーバーとして設定可能な自由度の高い設置性
- HDBaseT3.0準拠：高品質ビデオ、IR、RS-232、GigabitLAN、独立ステレオオーディオ、USB2.0の各種信号をバイパス伝送
- 最大解像度4096x2160@60Hz(4:4:4)、HDR/HDR+10/DolbyVison、HDCP2.3準拠
- HDMIオーディオエンベデッド/ディエンベデッドをサポート
- トランスミッターモード時はHDMI出力ポートはローカルビデオ出力として動作可能
- ファンレス・フィン・ヒートシンク設計の筐体により耐久性と信頼性を向上
仕様
| メーカー | ATEN |
|---|---|
| 型番 | VE1843 |
| タイプ | 4K@60Hz HDMI/USB HDBaseT 3.0 トランシーバー |

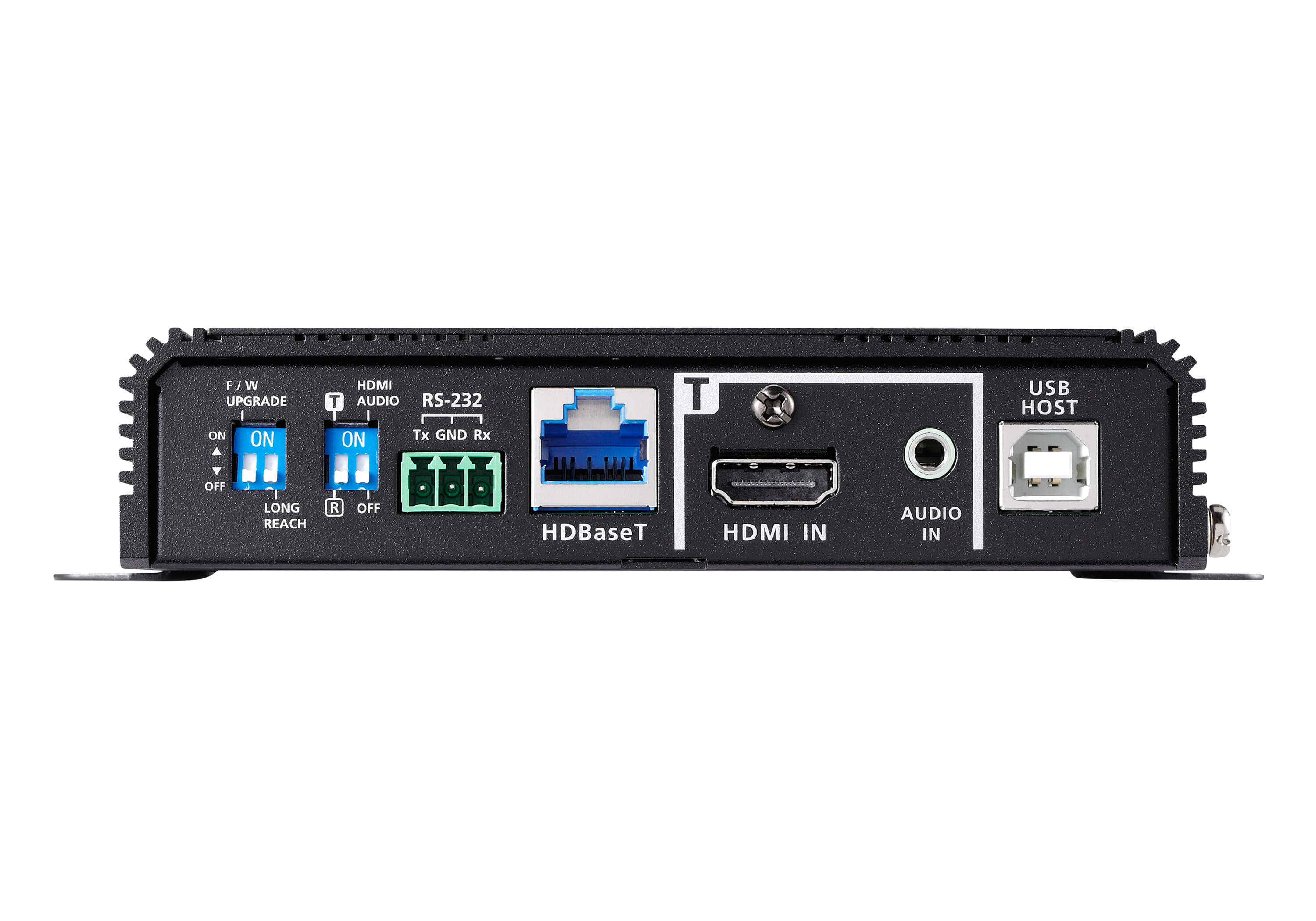

| 入出力端子 | HDBaseT (RJ45) x1 HDMI 入力 x1 HDMI 出力 x1 ステレオ入力 (3.5mm ミニジャック) x1 ステレオ出力 (3.5mm ミニジャック) x1 PoE LAN (RJ45) x1 |
| ポート | USB デバイス (Type A) x1 USB ホスト (Type B) x1 イーサネットパススルー (RJ45) x1 RS-232 (3ピンターミナル端子) 双方向IR (3.5mm ミニジャック) x1 |
| ビデオ／オーディオ | |
| サポート解像度 | 4096x2160@60Hz (4:4:4), 3840x2160@60Hz (4:4:4) |
| 最大データ伝送レート | 18Gbps (レーンあたり6Gbps) |
| 最大ピクセルクロック | 600MHz |
| 標準規格 | HDMI (3D/DeepColor/4K60p), 4K HDR (HDR10/HDR10+/DolbyVision), HDCP 2.3 準拠 |
| 延長距離 | |
| HDBaseT | CAT6a ケーブル：100m (4K@60Hz 4:4:4) (HDBaseT認定 CAT6a U/FTPケーブル 推奨) |
| HDMI | 入力：最大 5m, 出力：最大 5m インピーダンス：100Ω |
| 制御 | |
| ポート選択 | スライドスイッチ：-TX (トランスミッター) / -RX (レシーバー) 選択 |
| モード選択 | スライドスイッチ：HDMIオーディオ エンベデッド / ディエンベデッド 選択 |
| ファームウェアアップグレード | スライドスイッチ：ON /OFF |
| ロングリーチモード | スライドスイッチ：ON /OFF (ファームウェイアップデートにて実装予定) |
| LED | トランスミッター：電源 (Green), リンク (Orange), ビデオ入力 (Orange) レシーバー：電源 (Green), リンク (Orange), ビデオ出力 (Orange) |
| 電源 | |
| 電源 | 電源アダプター (12VDC) |
| 消費電力 | DC12V：24W：113BTU/h |
| 機構・環境 | |
| 外装 | メタル |
| 重量 | 0.64 kg |
| 外形寸法 (mm) | 171.5(W) x 150.9(D) x 30(H) |
| 動作環境 | 温度：0℃～40℃ / 湿度：0～80% ※結露なきこと |
| 保存環境 | 温度：-20℃～60℃ / 湿度：0～80% ※結露なきこと |
付属品
- クイックスタートガイド
- 電源アダプター x1
- USB ケーブル (Type-B → Type-A) x1
- IR トランスミッター x1
- IR レシーバー x1
- ターミナルブロック x1
- フットパッド 4個 x1セット

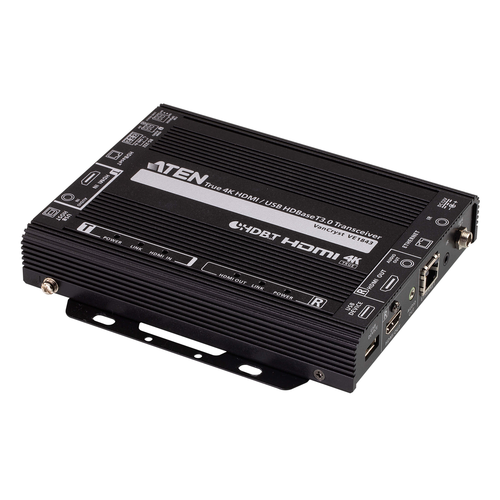

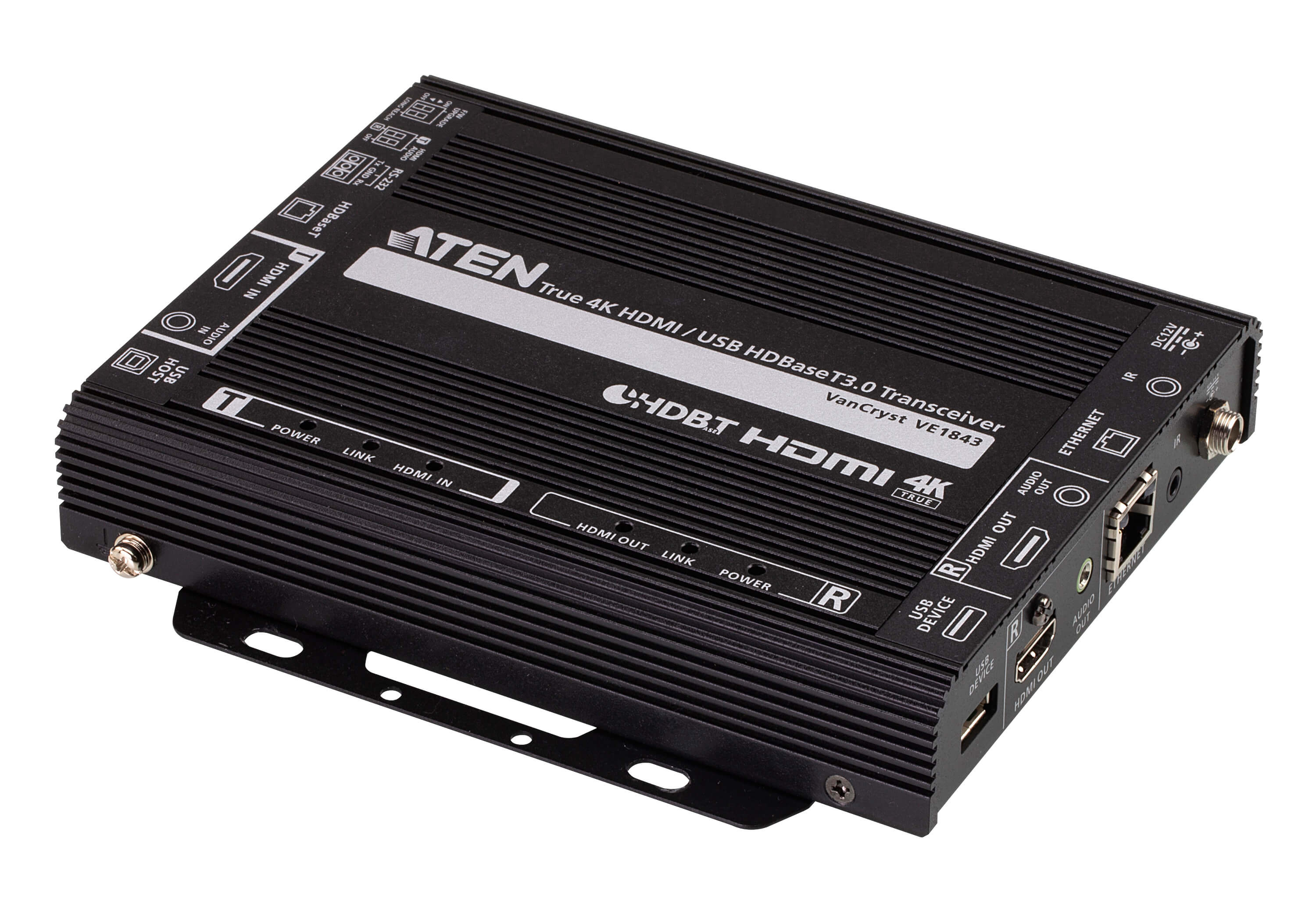

製品画像
