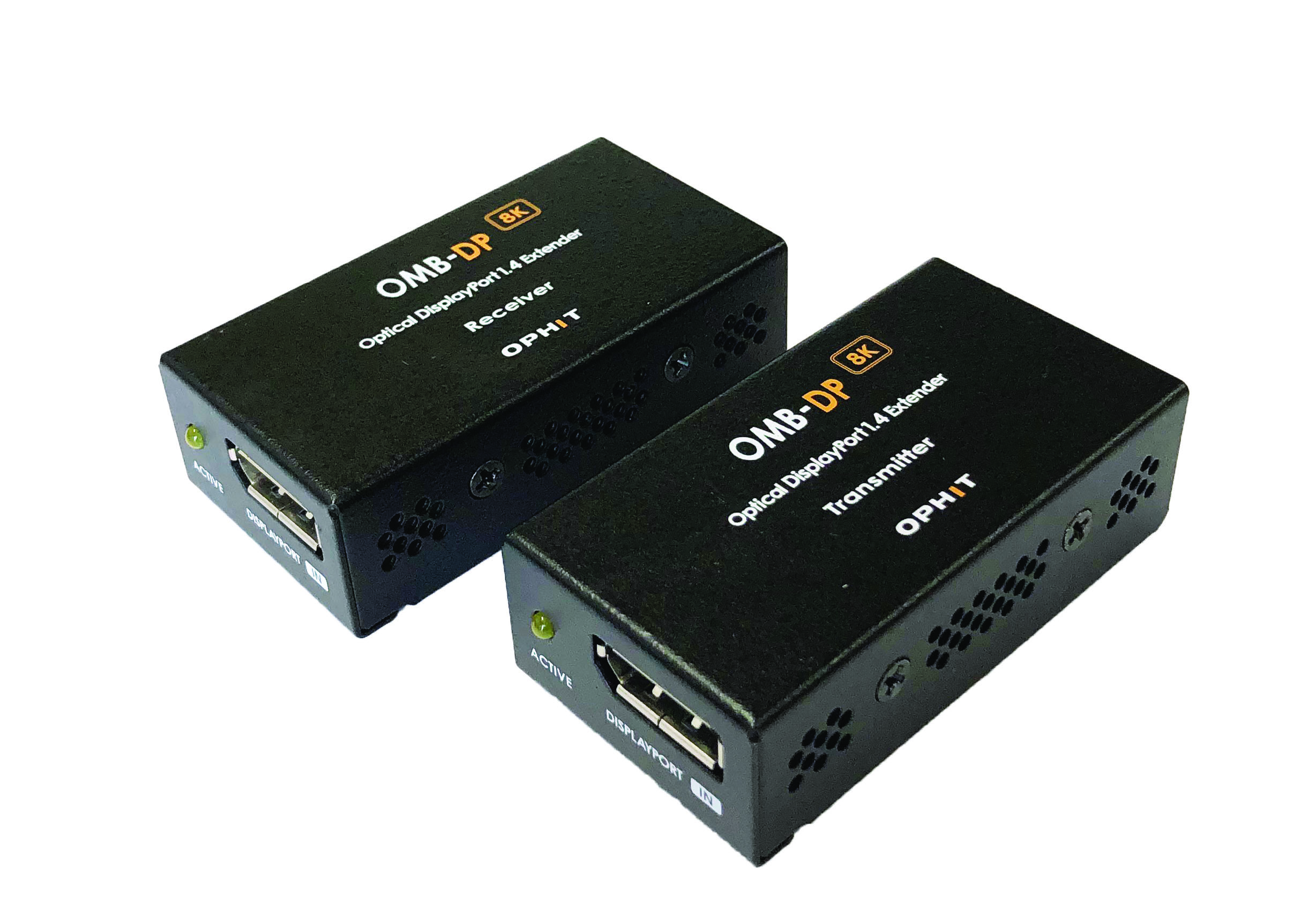

OMB-DP
8K UHD DisplayPort 延長器
DisplayPort 1.2/1.4：8K@60Hz (32.4Gbps)
マルチモードファイバー：200m
コネクタ：MPO/MTP
- ラックマウント (オプション)
特徴
- 7680x4320@60Hz(8K UHD)までの解像度をサポートしたDisplayPort延長器
- 8コアMPO/MTPコネクタのOM3マルチモード光ファイバーケーブルで最大200mまで延長可能
- 4Kマルチストリームトランスポート(MST)をサポート
- メインリンクシグナル、AUXデータ、ホットプラグ検出信号をファイバー経由で転送
- DPCD(DisplayPort Configuration Data) 準拠
- 最大8台の送信器/受信器を搭載可能なラックマウント電源ユニット(19RM-003)に対応
仕様
| 型番 | OMB-DP | |
|---|---|---|
| メーカー | OPHIT | |
| タイプ | 8K UHD DisplayPort 送信器 | 8K UHD DisplayPort 受信器 |
| ビデオ | ||
| インターフェース | DisplayPort 1.2a/1.4 VESA標準 | |
| ビデオ帯域幅 | 32.4Gbps (レーン毎：8.1Gbps/HBR3) | |
| コネクタ | DisplayPort メス x1, MPO/MTP x1 | DisplayPort メス x1, MPO/MTP x1 |
| 最大解像度 | 7680x4320@60Hz | |
| DPCP/HDCP | DPCP/HDCP 準拠 | |
| ファイバー | ||
| ファイバータイプ | マルチモード 50/125µm, OM3 (またはOM4) | |
| コア | 8コア (または12コア) | |
| コネクタ数 | 1 | |
| コネクタタイプ | MPO/MTP コネクタ | |
| 最大ケーブル長 | 200 m | |
| 電源 | ||
| 電源 | 電源アダプター | 電源アダプター |
| 消費電力 | 0.9W (typ) | 0.45W (typ) |
| 機構・環境 | ||
| 外形寸法 (mm) | 69(W) x 36.8(D) x 21.1(H) | 69(W) x 36.8(D) x 21.1(H) |
| 動作環境 | 温度：0℃～50℃ | |
| 保存環境 | 温度：-20℃～70℃ | |
| 適合規格 | CE, FCC | |
付属品
- 電源アダプター x2
- DisplayPort ケーブル x2
- ユーザーマニュアル (英語)
