IOLAN SCR242 / SCRC242
セキュア OOBM コンソールサーバー
Perle
コンソールポート
- RS232：32
- USB：8
アップリンクポート
- LAN (10/100/1000)：2
- 10G ファイバー SFP：2
- 4G/LTE セルラー (SCRC242)
- 電源：二重化AC電源
- 1U ラックマウント
概要
Perle IOLAN SCRセキュアコンソールサーバーは、比類のないネットワーク回復力と、重要なインフラへのセキュアなリモートアクセスを提供するように設計されています。高度なアウトオブバンド管理のためのこの究極のソリューションは、ネットワークインフラの安全性、信頼性、自動化を維持します。データセンター、ブランチオフィス、リモートサイト、高密度ロケーションのいずれを管理する場合でも、比類のないコントロールとモニタリング機能を提供し、ネットワークが停止した場合でも確実に運用を継続できるようにします。
特徴
- インテリジェントなアウトオブバンドITインフラ管理（オプションで4G/LTEセルラーを統合可能)
- ネットワークから独立して動作するセキュアな管理プレーンにより、ネットワーク停止時でも帯域外アクセスを確保します
- PerleVIEW(集中管理)との統合で、高度なシングルペイン管理を実現、ルーチンタスクを自動化し詳細なレポートを提供します
- 最新の技術と規格に対応するように設計されおり、長期的な信頼性を約束します
- あらゆるデータセンターのコンプライアンスポリシーを満たすAAAセキュリティと暗号化ツールを備えた高度なルーティングエンジン
コンソールマネージメントポート
すべてのIOLAN SCRコンソールサーバーには、シリアルRS232 RJ45ポートとUSBホストポートが搭載されています。接続性と冗長性に優れた究極のソリューションをお求めなら、イーサネットコンソール管理ポートも備えたIOLAN SCR256をお選びください。
完全なトップオブラック(TOR)管理ソリューション
IOLAN SCRコンソールサーバーを各IT拠点に設置し、クラウドまたはオンプレミスで展開されたPerleVIEWと組み合わせて使用することで、単一のアプリケーションを通じて、セキュアなリモートデバイスへのアクセスと管理が可能になります。この強力な監視・管理ツールは、直感的な自動化ツール群を備えており、管理者は、シームレスな配備の拡張、設定の編集、ファームウェアの更新、システムの健全性の監視、タスクのスケジュール設定、ルーチンアクションの自動化などを、好みの場所やデバイスから行うことができます。また、Perle Network Assistは、Perleハードウェアソリューションを効率的に構成、監視、管理するための無料のWindowsベースのデスクトップアプリケーションを求める多忙なIT管理者にとっても優れたオプションです。
4G/LTEセルラー統合 (オプション)
セルラー内蔵モデルは、有線LANの障害からデータセンターや支店のアウトオブバンド管理インフラを保護します。また、セルラーネットワーク経由でシリアルデータを送信したり、直接シリアルtoシリアルピア接続を確立することもできます。
PerleARMOR セキュリティ・シールド
PerleARMORは、すべてのIOLAN SCRコンソールサーバーに組み込まれた標準ベースの堅牢なセキュリティ機能です。デバイスのセキュリティ、ID、データプライバシーに関して、業界が求める標準や規制に取り組んでいます。
仮想化＆エッジコンピューティングツール
IOLAN SCRは、OCIコンテナ(Docker)と仮想マシン(KVM)をネイティブにサポートします。ユーザー独自のユースケースや進化する用途に合わせたアプリケーションを低レイテンシーでリアルタイムに展開することで、エッジコンピューティングの処理能力を最適化します。
生涯保証
Perle IOLAN SCRの全モデルには、Perle独自の生涯保証をはじめ、業界最高のサービスとサポートが提供されています。1976年以来、Perleは最高レベルのパフォーマンス、柔軟性、品質を備えたネットワーク製品をお客様に提供してきました。Perle IOLAN SCRがあれば、設備投資を最小限に抑えながら、新しいサービスや機器の導入やアップグレードを簡単に行うことができます。
ソフトウェア機能
| 管理・設定 | ||
|---|---|---|
| ZTP (ゼロタッチ・プロビジョニング) | DHCP/BOOTPを介して、コンフィギュレーションとファームウェア更新のプロビジョニングを自動化します。 | |
| 仮想化 | 仮想マシン(KVM)、OCIコンテナ(Docker)などのアプリケーション仮想化をサポート。 | |
| 管理とモニタリング | HTTP/HTTPS、CLI、Telnet、SNMPv1/v2/v3、アプリケーション仮想化、RESTful API、SMS、TACACS+ | |
| 集中管理 | PerleVIEW、および/またはPerle Network Assistを使用したローカル/クラウドでの集中管理をサポート。 | |
| コンフィグファイルの切替 | 複数コンフィグレーションファイルを本体に保存することができ、テスト環境や本番環境などに応じてコンフィグレーション簡単に切り替えることができます。 | |
| ファームウェアの切替 | 複数バージョンのファームウェアを本体に保存することができ、過去のファームウェアと最新のファームウェアを変更することができます。 | |
| ファームウェア更新確認 | FTP、HTTP、HTTPS、SCP、SFTP、TFTP経由で利用可能なソフトウェアのアップデートを自動確認します。 | |
| LLDP | LLDP(Link Layer Discovery Protocol)により、異なるネットワークレイヤープロトコルを実行する2つのシステムがTLV(Type-Length-Value)を介して互いの情報を知ることができます。 | |
| RESTful API | RESTful APIは、HTTPリクエストをIOLAN SCRの統計や設定データにアクセスすることができます。CLIコマンドはすべて、サーバーから外部制御できるRESTful APIスクリプトを実行できます。 | |
| ネットワーク接続監視 (Watchdog) | あらかじめ定義されたIPアドレスへのネットー枠接続が失われた場合、IOLAN SCRに再起動などのアクションを指示することができます。 | |
| DNSの自動更新 | DHCP Option81を利用してIOLANのドメイン名を設定することで名前解決が簡単になります。またDHCPにも対応しているため、インターネット経由でのアクセスも容易になります。 | |
| インストレーションウィザード | ウィザード形式のインストレーション。 | |
| 冗長性 | ||
| 冗長性 | ロードバランス、VPNフェイルオーバー、VRRPv3をサポート。 | |
| ルーティングプロトコル | ||
| 対応プロトコル | データセンターのイーサネットバックボーンに簡単に統合できるよう、主要なルーティング・プロトコルのいずれにも設定可能です：RIP/RIPNg、OSPFv3、BGP-4、NAT、IPv4/IPv6、Static Routing、IPv6 Encapsulations (GRE, 6in4)、Port Routing、STP/MSTP/RSTP | |
| IPv6/IPv4 | IPv6からIPv4への変換は、イーサネットデータバックボーンがIPv6で実行され、ポート管理がIPv4で実行される環境で完全にサポートされます。 | |
| NAT | セキュリティ強化のためにNATを使用するIOLAN SCRは、1つのIPアドレスをイーサネットポートのすべてまたは複数にマッピングすることができます。 | |
| IPアプリケーション | ||
| DNS | DDNS、DNSプロキシ、DNSスプーフィング、DNSリレー、DNSクライアント、DHCP Option 82 | |
| NTP | NTP、SNTP (Version 1/2/3/4) | |
| DHCP | DHCP、DHCPv6 サーバー、DHCPスヌーピング、BOOTP | |
| VLAN/VPN | ||
| VLAN | VLAN | |
| VPN | OpenVPN、WireGuard、VPNフェイルオーバー、IPSec VPN (NATトラバーサル、ESP認証) | |
| ファイアウォール | ||
| ・送受信パケットを制限するファイアウォールの設定機能 ・ローカルセキュリティとトラフィックフィルタリングのためのゾーンベースポリシーファイアウォール ・アクセスコントロールリスト (リスト、範囲、時間) ・MACアドレス、IP、ポート、プロトコル、ユーザーによるフィルタリング ・IEEE802.1x認証とポートセキュリティ ・ポートフォワーディング ・BGPコミュニティ |
||
| セキュリティ | ||
| ・AAAセキュリティ：Radius/RADSec、TACACS+、LDAP ・信頼できるホストの設定(IPフィルタリング)、ホストテーブルに設定されたホストのみがアクセスできるようにします ・セキュリティ強化のためにサービス(Telnet、Syslog、SNMP、HTTPなど)を無効にする機能 ・PING応答を無効にする機能 ・SSHクライアント/サーバー接続(SSH2)、SSHクライアント/サーバー接続で使用するネットワークサービスを個別に選択可能 ・SSL/TLSクライアント/サーバー暗号化(TLSv1.3) ・SSLピア認証、SSL暗号化、ハッシュアルゴリズム、鍵交換、X.509証明書 ・ローカルデータベース ・RIP認証 (パスワードまたはMD5経由) ・2要素認証(2FA)による管理者アクセスのセキュリティ強化 ・アクセス制御(アクセスコントロール) ・DMZ(非武装地帯) ・セキュアなHTTP/HTTPS/FTP/Telnet認証プロキシ ・SNMPv3の認証と暗号化をサポート ・MACアドレス・IPアドレスフィルタリング ・LDAP経由でのActive Directory ・FIPS 140-2 エンタープライズグレードセキュリティ (暗号モジュールは米国政府NIST準拠) |
||
| ロギング | ||
| ・アラートのメール通知 ・Syslog、イベントタイプ、レポートタイプ、アラート＆モニタリング、トリガーステータス画面レポート、データ使用状況、診断、ログインバナー |
||
| コンソールポートアクセス | ||
| ・シリアルプロトコル：PPP、PAP/CHAP、SLIP ・Telnet/SSL経由での、IPアドレス・ポート番号を指定してのシリアルポートへ直接アクセス ・HTTP/HTTPS経由での、インターネットブラウザでのアクセス ・各シリアルポートに特定のIPアドレスを割り当てることができます ・マルチセッション機能により、複数のユーザーが同時に同じシリアルポートにアクセス可能 ・マルチホストアクセスにより、複数のホスト/サーバーが同じシリアルポートを共有可能 |
||
| コンソールマネージメント | ||
| ・Sun/Oracle Solaris Break Safe ・ローカルポートバッファビュー (ポートごとに256キロバイト) ・ポートバッファの外部転送：NFS、暗号化NFS、Syslog ・イベント通知 |
||
| ターミナルサーバー | ||
| ・Telnet ・SSH v1/v2 ・オートセッションログイン ・LDP/RCP プリンター ・MOTD |
||
| シリアル ↔ イーサネット | ||
| ・生のシリアルデータをイーサネットにトンネリング (クリアデータまたは暗号化) ・シリアル over TCP/IP ・シリアル over UDP ・シリアルデータ制御：パケットサイズ制御、アイドル時間、強制送信時間、フレーム定義 ・複数のホスト/サーバーでシリアルポートを共有 ・モデム接続をシミュレートする仮想モデム (AT電話番号を使用してIPアドレスを割り当てます) ・仮想モデムデータは、SSL暗号化の有無にかかわらず、イーサネット上で送信できます ・TruePort com/tty リダイレクターは、固定TTYまたはCOMポートをシリアルベースのアプリケーションに提供し、IOLANに接続されたリモートデバイスとの通信を可能にします ・TrueSerial パケットテクノロジーは、シリアル・プロトコルの完全性を保証し、イーサネット上で最も信頼性の高いシリアル接続を提供します ・シリアルデータとRS232制御信号の伝送のためのRFC2217規格 ・カスタマイズおよび指定のシリアルボーレート ・Modbus、DNP3、IEC-870-5-101などの産業用プロトコルのシリアルカプセル化 ・ModBus TCPゲートウェイにより、シリアルModbus ASCII/RTUデバイスをModBus TCPに接続可能 ・データロギングは、アクティブなTCPセッションがないときに受信したシリアルデータを保存し、セッションが再確立されるとそれをネットワークピアに転送します |
||
| その他 | ||
| サポートプロトコル | IPv6, IPv4, TCP/IP, Reverse SSH, SSH, SSL, IPSec/IPv4, IPSec/IPv6, IPSec, RIPV2/MD5, ARP, RARP, UDP, UDP Multicast, ICMP, BOOTP, DHCP, TFTP, SFTP, SNTP, Telnet, raw, reverse Telnet, LPD, RCP, DNS, Dynamic DNS, WINS, HTTP, HTTPS, SMTP, SNMPV3, PPP, PAP/CHAP, SLIP, CSLIP, RFC2217, MSCHAP | |
ハードウェア仕様
| メーカー | Perle | |
|---|---|---|
| 型番 | IOLAN SCR242 | IOLAN SCRC242 |
| タイプ | コンソールサーバー | コンソールサーバー (4G/LTEセルラーモデル) |
| プロセッサー | AMD CPU RYZEN R1305G, TPM 2.0 | |
| RAM | 8 GB | |
| ストレージ容量 | 256 GB | |
| LED | システム, 電源 1, 電源 2 | |
| インターフェース | ||
| コンソールポート | RS232 (RJ45)：32ポート (各ポートごとにCiscoストレート/ロール配列をソフトウェアで選択可能) USBホスト：8ポート (USBコンソールおよびUSBフラッシュデバイス用) |
|
| アップリンクポート | 10/100/1000 Mbps イーサネットスイッチ：2ポート SFP (1/2.5/5/10G ファイバー または 10/100/1000 カッパー)：2ポート |
|
| ローカルコンソールポート | RS232 (RJ45) x1, USB-C x1 | |
| セルラー (SCRC242のみ) | ||
| SIMスロット | 2x ミニSIM (2FF) | |
| コネクター | 2x SMAコネクター | |
| LTE-A Pro CAT12 | ダウンリンク：600Mbps, アップリンク：150Mbps | |
| 4G/LTE | 2100(B1), 1900(B2), 1800(B3), AWS(B4), 850(B5), 2600(B7), 900(B8), 1800(B9), 700(B12), 700(B13), 850(B18), 850(B19), 800(B20), 850(B26), 700(B28), 700(B29), 2300(B30), 1500(B32), TDD B41, TDD B42, TDD B43, TDD B46, CBRS B48, 1700(B66) | |
| 3G HSPA/HSPA+ | 2100(B1), 1900(B2), 1800(B3), AWS(B4), 850(B5), 800(B6), 900(B8), 1700(B9), 850(B19) | |
| 認証 | FCC/ICES, PTCRB/CTIA, CE Mark, RED | |
| キャリア | Verizon, AT&T, T-Mobile | |
| 電源 | ||
| 電源 | 二重化AC電源 | |
| 入力電圧 | 110/230 VAC, 47〜63Hz | |
| 消費電流 (SFPなし) | 0.14A @110VAC, 0.07A @240VAC | |
| 消費電力 (Typ.) | 16 W | |
| 熱量 (BTU/HR) | 60.02 | |
| 機構・環境 | ||
| 動作環境 | 温度：0℃～50℃ / 湿度：5～95% ※結露なきこと | |
| 保存環境 | 温度：-40℃～85℃ / 湿度：5～95% ※結露なきこと | |
| 標高 | 3,048 m | |
| 耐震 | MIL-STD-810 H, NEBS (オフィス, 地震, 輸送) | |
| MTBF | 143,459 時間 | 131,776 時間 |
| 保護等級 | IP20 | |
| マウント | 1U 19インチラック | |
| 外形寸法 (mm) | 440(W) x 265(D) x 44(H) | |
| 重量 | ||
| 梱包寸法 (mm) | 590(W) x 360(D) x 90(H) | |
| 梱包重量 | 4.75 kg | |
| 適合規格 | ||
| エミッション | FCC 47 Part 15 Subpart B Class A, ICES-003 (Canada), EN55011(CISPR11), EN55032 (CISPR32), EN61000-3-2 Limits for Harmonic Current Emissions, EN61000-3-3 Limits of Voltage Fluctuations and Flicker | |
| イミュニティ | EN55024, EN61000-4-2 (ESD), EN 61000-4-3 (RS), EN 61000-4-4 (EFT), EN61000-4-5 (Surge), EN 61000-4-6 (CS), EN 61000-4-8 (PFMF), EN 61000-4-11 | |
| セーフティ | CAN/CSA-C22.2 No. 62368-1-14 | |
| その他 | Reach, RoHS, WEEE, TAA, NDAA, ECCN (5A992), HTSUS (No.8517.62.0020) | |
| 保証 | ||
| 保証期間 | Perle リミテッド・ライフタイム保証 | |
| シリアルコネクタ・ピン配列 DCEモード (Cisco ストレート) | ||
|---|---|---|
| 配列 | 方向 | EIA-232 |
| 1 | in | CTS |
| 2 | in | DSR |
| 3 | in | RxD |
| 4 | GND | |
| 5 | 未使用 | |
| 6 | out | TxD |
| 7 | out | DTR |
| 8 | out | RTS |
| シリアルコネクタ・ピン配列 DTEモード (Cisco ロール) | ||
|---|---|---|
| 配列 | 方向 | EIA-232 |
| 1 | out | RTS |
| 2 | out | DTR |
| 3 | out | TxD |
| 4 | GND | |
| 5 | in | DCD |
| 6 | in | RxD |
| 7 | in | DSR |
| 8 | in | CTS |

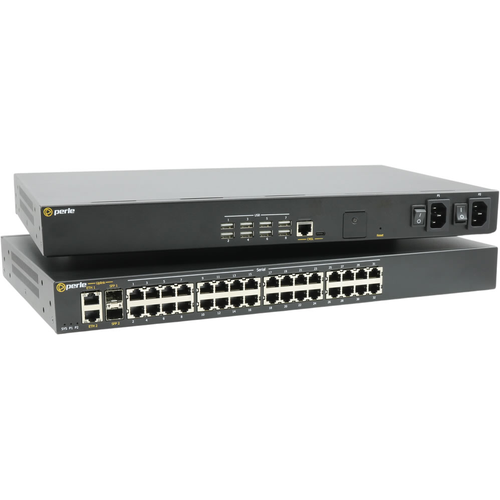

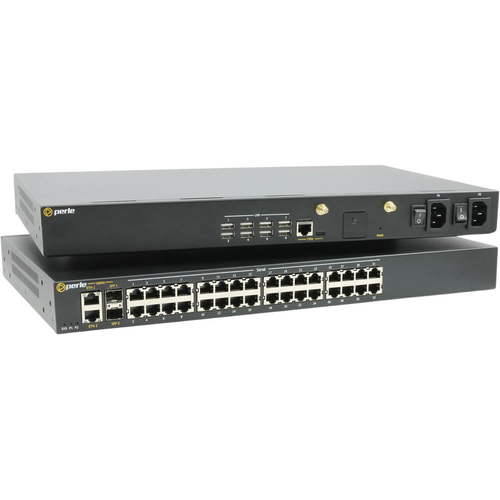

製品画像
ダウンロード
ラインナップ
| IOLAN SCR コンソールサーバー | ||
| SCR256 | [RS232：24] [USB：8] [GigabitLAN：24 (イーサネットコンソール)] [1G SFP：2] [デュアルAC電源] [ラックマウント：1U] | お問合せ |
|---|---|---|
| SCRC256 | [RS232：24] [USB：8] [GigabitLAN：24 (イーサネットコンソール)] [1G SFP：2] [4G/LTE] [デュアルAC電源] [ラックマウント：1U] | お問合せ |
| SCR226 | [RS232：16] [USB：8] [GigabitLAN：2] [10G SFP：2] [デュアルAC電源] [ラックマウント：1U] | お問合せ |
| SCRC226 | [RS232：16] [USB：8] [GigabitLAN：2] [10G SFP：2] [4G/LTE] [デュアルAC電源] [ラックマウント：1U] | お問合せ |
| SCR242 | [RS232：32] [USB：8] [GigabitLAN：2] [10G SFP：2] [デュアルAC電源] [ラックマウント：1U] | お問合せ |
| SCRC242 | [RS232：32] [USB：8] [GigabitLAN：2] [10G SFP：2] [4G/LTE] [デュアルAC電源] [ラックマウント：1U] | お問合せ |
| SCR258 | [RS232：48] [USB：8] [GigabitLAN：2] [10G SFP：2] [デュアルAC電源] [ラックマウント：1U] | お問合せ |
| SCRC258 | [RS232：48] [USB：8] [GigabitLAN：2] [10G SFP：2] [4G/LTE] [デュアルAC電源] [ラックマウント：1U] | お問合せ |
