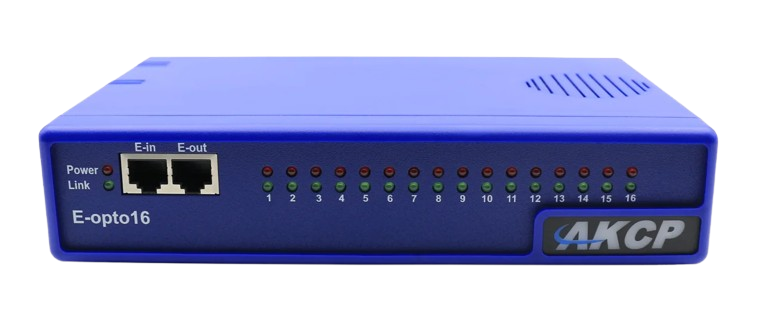

E-Opto16
16ポート 光絶縁型 接点入力拡張ユニット
ドライ接点入力：16 (光絶縁型)
- カスケード接続対応
対応機種
- EXPポート接続専用
- securityProbe
- sensorProbe+ (オプション)
特徴
- securityProbeの拡張ポート(RJ45)に接続し、光絶縁型ドライ接点入力を16個増やします
- カスケード接続対応で、標準的なCAT5ケーブルでユニット同士をそれぞれ最大300mまで延長可能
- センサーポート拡張ユニットのE-Sensor8と混在でカスケード延長が可能です
- sensorProbe2+のオプションの拡張ポートでも使用可能(SP2+E)
- securityProbeは最大で500、sensorProbe+は最大150のセンサーおよび接点の監視が可能
仕様
| 型番 | E-OP16 |
|---|---|
| メーカー | AKCP |
| タイプ | 16ポート 光絶縁型 接点入力拡張ユニット |
| コネクタ | ドライ接点 入力 (2ピンターミナル端子, 光絶縁) x8, 拡張ポート 入力 (RJ45) x1, 拡張ポート カスケード出力 (RJ45) x1 |
| 接点入力 | 光絶縁型, 最大 50VDC 80mA に対応 |
| ステータスの表示 | 電源LED, 拡張ポートLED, ドライコンタクトLED |
| 電源 | |
| 電源 | 7.0-9V 3A 電源アダプター (入力 100V～240V, 1A) |
| 消費電力 (typ.) | 5.025W, 0.67A |
| 機構・環境 | |
| 重量 | 0.8 kg |
| 外形寸法 (mm) | 215(W) x 132.5(D) x 47.16(H) |
| マウント | 1U ラックマウント (ブラケット付属, 本体の高さは47.16mmになります) |
| 動作環境 | 温度：-35℃～80℃ / 湿度：20～80% ※結露なきこと |
| MTBF | 400,000 時間 |
| 互換性 | securityProbe, sensorProbe+ (オプション) |
