EL8315
産業用 メディアコンバーター
10/100/1000BASE-TX：1
100/1000BASE-SFP：1
- PoE++ 給電
- DC入力：12～56V
- 動作温度：-40～75℃
特徴
- IEEE802.3bt規格に準拠したギガビット対応のメディアコンバーター
- 最大90Wの給電が可能なPoE++に完全対応、従来のPoE規格とも下位互換性があります
- PDRST(Power Device Reset)機能により、複雑な構成なしに末端機器の遠隔リセットが可能
- LFPT(Link Fault Pass Through)機能により、障害発生時には自動的にリンクを切断し不要なパケット送信を防止
- SFPポートは100M/1Gの通信速度に対応し、オートネゴシエーションおよびAuto-MDI/MDIX機能に対応します
- ファンレス放熱設計でシステムの信頼性を向上、-40～70℃の広範囲温度に対応
仕様
| 型番 | EL8315 |
|---|---|
| メーカー | EtherWAN |
| タイプ | 産業用 メディアコンバーター |
| インターフェース | |
| イーサネット | RJ45 (10/100/1000BASE-TX) x1 SFP (100/1000BASE-SFP) x1 |
| LED | Power 1, Power 2, LINK/ACT (TX), SPEED (TX), LINK/ACT (FX), PoE On/Off |
| ネットワーク | |
| 標準 | IEEE 802.3 10BASE-T IEEE 802.3u 100BASE-TX IEEE 802.3z 1000BASE-X IEEE 802.3ab 1000BASE-T IEEE 802.3x Flow Control and Back Pressure IEEE 802.3bt PoE IEEE 802.3at PoE IEEE 802.3af PoE |
| フォワード＆フィルタリングレート | 14,880pps for 10Mbps 148,810pps for 100Mbps 1,488,100pps for 1000Mbps |
| パケットバッファ | 512Kb |
| ジャンボフレーム | 16KB |
| MACアドレステーブル | 1K |
| タイプ | コンバートモード ストアアンドフォワードモード オートネゴシエーション Auto MDI/MDIX |
| 電源 | |
| 電源 | ユニット本体：DC 12V～56V PoEデバイスの電源入力要件：52〜56VDC (最大90W@56VDC入力) |
| 消費電力 | 最大 3W@56VDC (PoE給電なし) |
| 保護 | 過電流保護, 逆極性保護 |
| 機構・環境 | |
| 外装 | アルミニウム |
| 外形寸法 (mm) | 103.5(H) x 32(W) x 81.5(D) |
| 重量 | 0.15 kg |
| マウント | DINレールマウント (トップハットタイプ：35mm) |
| 動作環境 | 温度：-40℃～75℃ / 湿度：5～95% ※結露なきこと |
| 保存環境 | 温度：-45℃～85℃ / 湿度：5～95% ※結露なきこと |
| 適合規格 | |
| ISO | ISO-9001認証を取得した工場で製造されています |
| EMI | FCC Part 15B Class A, EN55032:2015, EN55035:2017/A11:2020 |
| EMS | IEC 61000-2 (ESD), IEC 61000-3 (Radiated RFI), IEC 61000-4 (Burst), IEC 61000-5 (Surge), IEC 61000-6 (Induced RFI), IEC 61000-8 (Magnetic field) |
| セーフティ | UL62368-1 |
| 振動・衝撃 | EN 60068-2-6, EN 60068-2-27, EN 60068-2-32 |

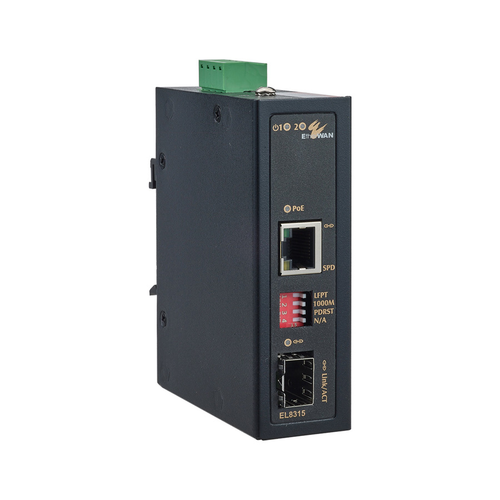

製品画像
