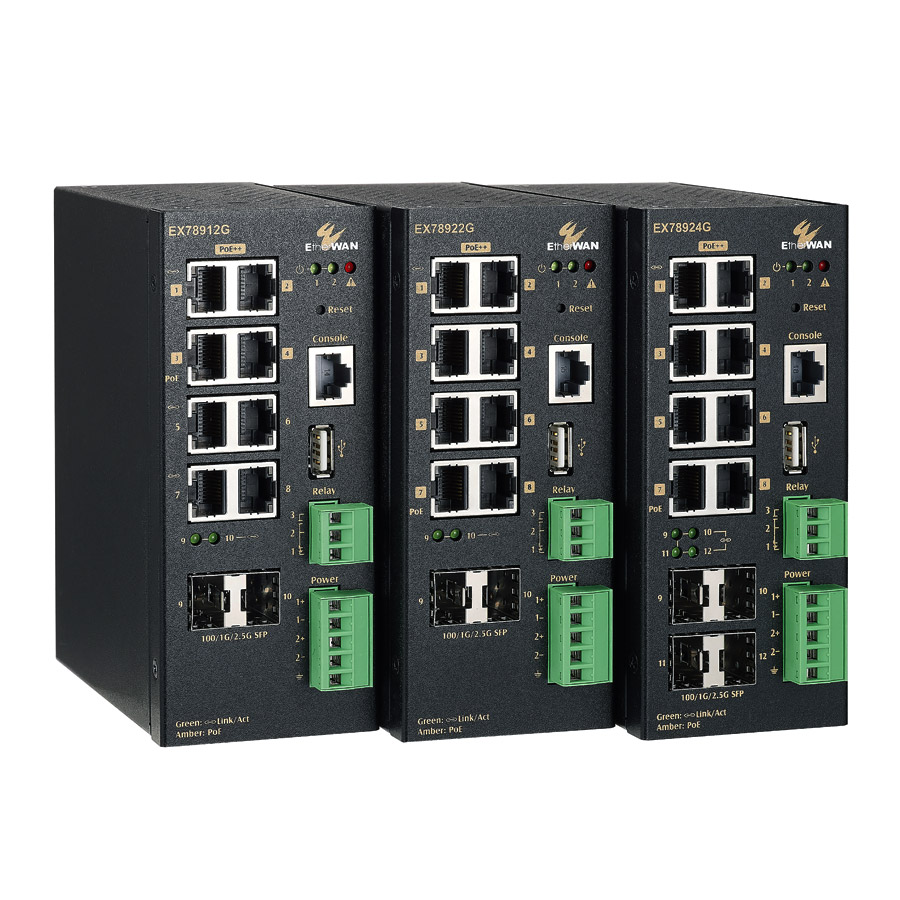

EX78900G シリーズ
産業用 L2/L3 マネージド PoE++ イーサネットスイッチ
EtherWAN
10/100/1000Base-TX：8
100/1000/2500BASE SFP：2 / 4
- PoE++ (IEEE 802.3af/at/bt)
- デュアルDC入力：46～57V
- リレー出力：1
- IP30
- 動作温度：-40～75℃
- オプション：コンフォーマルコーティング
特徴
- 産業用L2/L3マネージドPoEイーサネットスイッチ
- 最大8ポートのギガビットPoEポートを搭載、最大90WのPoE電力を提供します (IEEE802.3bt準拠)
- 最大4ポートのSFPアップリンクポートを統合、3種類速度対応(100M/1000M/2500M)でネットワーク容量を柔軟に拡張します
- PoEウォッチドッグ機能で、応答しないデバイス(IPカメラなど)を検出して再起動します
- ネットワーク冗長化プロトコル：ERPS
- L3機能：スタティックルート、RIP、VRRP、OSPF
- ファンレス設計、-40～75℃の広域動作温度範囲
仕様

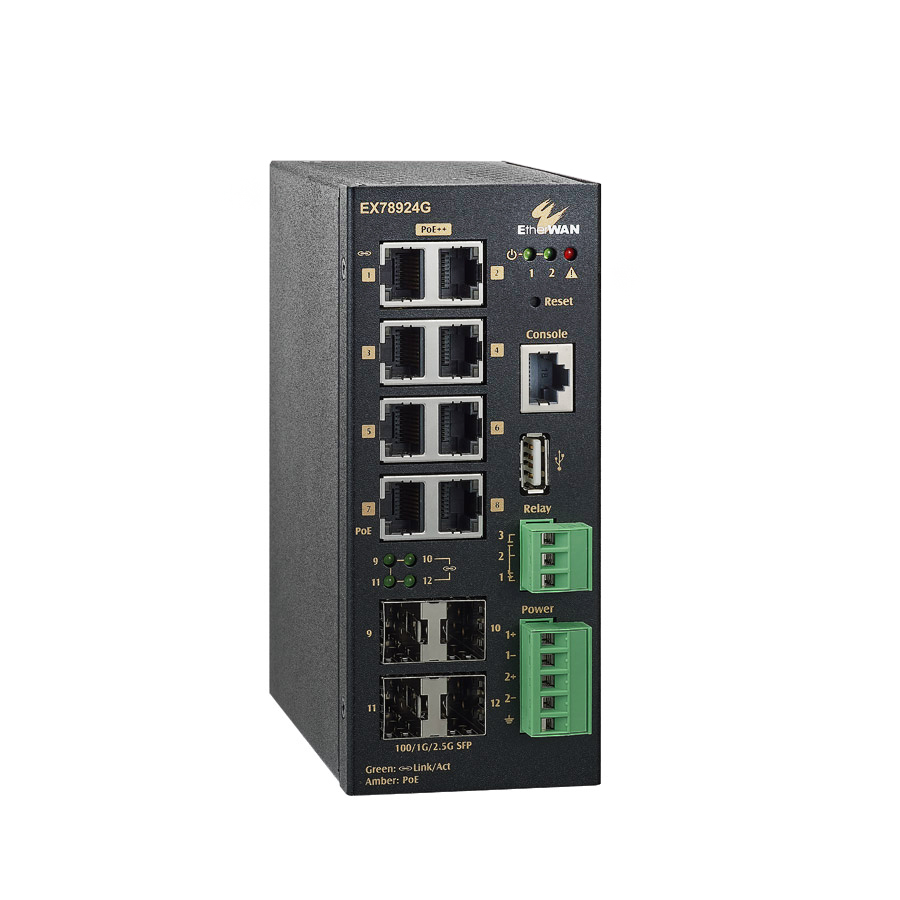

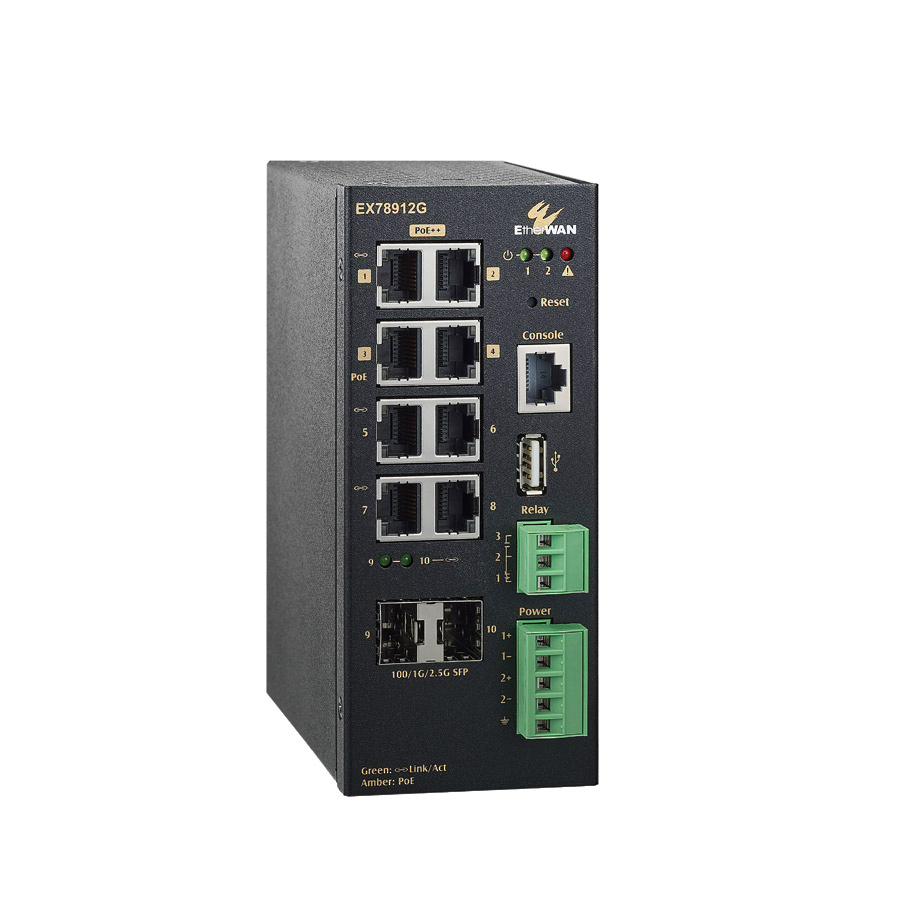

| 型番 | EX78924G-XYZ (8ポート 1000BASE-TX PoE++ / 4ポート 2500BASE-SFP) EX78922G-XYZ (8ポート 1000BASE-TX PoE++ / 2ポート 2500BASE-SFP) EX78912G-XYZ (4ポート 1000BASE-TX PoE++ / 4ポート 1000BASE-TX / 2ポート 2500BASE-SFP) オプション：コンフォーマルコーティング (CC) |
|---|---|
| メーカー | EtherWAN |
| タイプ | PoE++ マネージドスイッチ |
| 機能 | |
| インターフェース | CLI, Telnet, Web GUI |
| マネージメント | ファームウェアアップグレード, コンフィグバックアップ, DHCPサーバー/クライアント/スヌーピング/リレー, ROM, ポートミラーリング, NTP 時刻同期, LLDP, IPv4/IPv6, SNMP v1/2/3 |
| セキュリティ | MACアドレスフィルタリング, ポート 有効化/無効化, ストーム制御, システムロギング, 外部認証 (RADIUS/TACACS+), 複雑なパスワード, マルチユーザーログインおよび特権アクセス管理(PAM), SSH CLIセキュリティ, SSL/HTTPS ウェブセキュリティ, アクセスコントロールリスト (ACL) |
| QoS | 優先度付きキュー：ポートあたり8キュー トラフィック制御：IEEE802p CoS / DSCP / WRR / 絶対優先 レートリミット：Ingress / Egress |
| 機能 (レイヤー2) | |
| タイプ | オートネゴシエーション, フロー制御, 半二重(バックプレッシャー)/全二重(IEEE802.3x) |
| 冗長化プロトコル | IEEE802.1D STP, IEEE802.1w RSTP, IEEE802.1s MSTP, ITU-T G.8032 ERPS |
| VLAN | IEEE802Q タグVLAN, GVRP, GMRP |
| リンクアグリゲーション | スタティックトランク (8グループ), IEEE802.3ad LACP |
| その他 | IGMP スヌーピング v1/2/3 |
| 機能 (レイヤー3) | |
| IPパケットルーティング | 最大ホスト：512,
最大ルート：64,
スタティックルーティング,
RIP v1/v2,
OSPF v2 |
| 冗長化プロトコル | VRRP v2 |
| ソフトウェアパフォーマンス | |
| スイッチングファブリック | 36Gbps |
| フォワーディングレート | 26.78Mbps |
| VLAN | 最大 256 (4096 VID) |
| ジャンボフレームサイズ | 9KB |
| MACテーブルサイズ | 16K |
| パケットバッファメモリ | 512KB (4M bits) |
| インターフェース | |
| イーサネット | RJ45 (10/100/1000BASE-TX) x8 SFP (100/1000/2500BASE-SFP) x2/x4 |
| コンソールポート | RJ45 x1 |
| コンフィグバックアップ | USB Type-A x1 |
| 接点アラーム | リレー出力 (3ピンターミナル端子) x1, 電流容量：0.5A/48VDC |
| LED | Power 1, Power 2, LINK/ACT (Green), PoE (Amber) |
| ネットワーク | |
| 標準 | IEEE 802.3 10BASE-T IEEE 802.3u 100BASE-TX/100BASE-FX IEEE 802.3ab 1000BASE-T IEEE 802.3ad link aggregation control IEEE 802.3z 1000BASE-SX/1000BASE-LX IEEE 802.3x full duplex and flow control IEEE 802.1D STP IEEE 802.1p QoS IEEE 802.1Q Tag VLANs IEEE 802.1s MSTP IEEE 802.1w RSTP IEEE 802.1x Radius IEEE 802.1ab LLDP IEEE 802.3az Energy-Efficient Ethernet (EEE) IEEE 802.3af/at/bt Power over Ethernet |
| フォワード＆フィルタリングレート | 14,880pps for 10Mbps 148,809pps for 100Mbps 1,488,095pps for 1000Mbps 3,720,238pps for 2500Mbps |
| タイプ | ストアアンドフォワード オートネゴシエーション 半二重(バックプレッシャー)/全二重 フロー制御 Auto MDI/MDIX |
| システムメモリ | 1GB DDR3 SDRAM |
| フラッシュストレージ | 128MB |
| 電源 | |
| 電源 | ユニット本体：デュアルDC入力 46V～57V (5ピンターミナル端子) PoEデバイスの電源入力要件 IEEE802.3af (15W)：46〜57VDC IEEE802.3at (30W)：52〜57VDC IEEE802.3bt (60W)：52〜57VDC IEEE802.3bt (90W)：54〜57VDC |
| 消費電力 | 最大 14W (PoE給電なし) |
| 総電力バジェット | EX78912G-0BT：240W EX78924G-0BT/EX78922G-0BT：480W (70℃) EX78924G-0BT/EX78922G-0BT：400W (75℃) |
| 保護 | 逆極性保護 |
| 機構・環境 | |
| 外装 | メタル |
| 外形寸法 (mm) | 145(H) x 62(W) x 125(D) |
| 重量 | 0.75 kg |
| マウント | DINレールマウント (オプション：ウォールマウント, ラックマウント, パネルマウント) |
| 保護等級 | IP30 |
| 動作環境 | 温度：-40℃～75℃ / 湿度：5～95% ※結露なきこと |
| 保存環境 | 温度：-45℃～85℃ / 湿度：5～95% ※結露なきこと |
| MTBF | 2,696,769 時間 |
| 適合規格 | |
| ISO | ISO-9001認証を取得した工場で製造されています |
| EMI | FCC Part 15B Class A, EN55032:2015, EN55035:2017/A11:2020 |
| EMS | IEC 61000-2 (ESD), IEC 61000-3 (Radiated RFI), IEC 61000-4 (Burst), IEC 61000-5 (Surge) - PoE Ports: line to earth 6kV Surge, IEC 61000-6 (Induced RFI), IEC 61000-8 (Magnetic field) |
| セーフティ | UL 62368 |
| 交通・鉄道 | NEMA TS2, EN 50121-4 |
| 振動・衝撃 | EN 60068-2-6, EN 60068-2-27, EN 60068-2-31 |
製品画像
ダウンロード
ラインナップ
| 産業用 L2/L3 マネージド PoE++ イーサネットスイッチ | ||
| EX78900G シリーズ | ||
|---|---|---|
| EX78924G-XYZ | [10/100/1000Base-TX：8] [PoE++：最大480W] [100/1000/2500BASE SFP：4] [DC入力 (46～57V)] [リレー出力] [IP30] [動作温度：-40～75℃] | お問合せ |
| EX78922G-XYZ | [10/100/1000Base-TX：8] [PoE++：最大480W] [100/1000/2500BASE SFP：2] [DC入力 (46～57V)] [リレー出力] [IP30] [動作温度：-40～75℃] | お問合せ |
| EX78912G-XYZ | [10/100/1000Base-TX：4] [PoE++：最大480W] [100/1000/2500BASE SFP：4] [DC入力 (46～57V)] [リレー出力] [IP30] [動作温度：-40～75℃] | お問合せ |
| EX78900H シリーズ | ||
| EX78934H-0VD | [10/100/1000Base-TX：12] [PoE++：最大360W] [100/1000BASE SFP：4] [DC入力 (46～57V)] [デジタル入力/リレー出力] [IP30] [動作温度：-40～75℃] | お問合せ |
| EX78924H-0VD | [10/100/1000Base-TX：8] [PoE++：最大360W] [100/1000BASE SFP：4] [DC入力 (46～57V)] [デジタル入力/リレー出力] [IP30] [動作温度：-40～75℃] | お問合せ |
| EX78922H-0VD | [10/100/1000Base-TX：8] [PoE++：最大360W] [100/1000BASE SFP：2] [DC入力 (46～57V)] [デジタル入力/リレー出力] [IP30] [動作温度：-40～75℃] | お問合せ |
