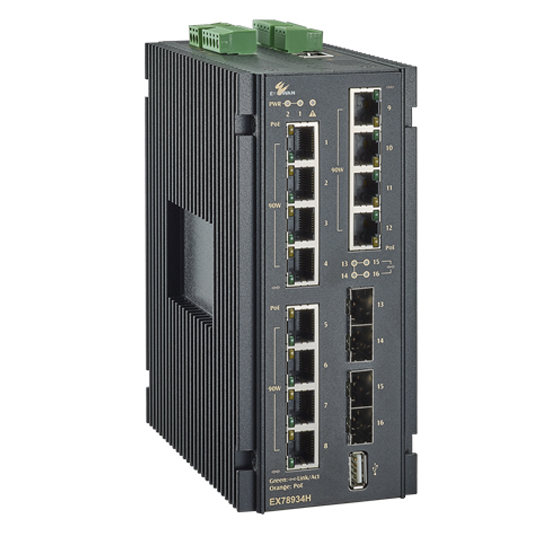

EX78900H シリーズ
PoE++ マネージドスイッチ
EtherWAN
10/100/1000Base-TX：8 / 12
100/1000BASE SFP：2 / 4
- PoE++ (IEEE 802.3af/at/bt)
- デュアルDC入力：46～57V
- デジタル入力：2
- リレー出力：2
- IP30
- 動作温度：-40～75℃
特徴
- 産業用L2/L3マネージドPoEイーサネットスイッチ
- 最大12ポートのギガビットPoEポートを搭載、最大90WのPoE電力を提供します (IEEE802.3bt準拠)
- 最大4ポートのデュアルレートギガビットSFPポートを備え、ネットワーク容量を柔軟に拡張します
- PoEウォッチドッグ機能で、応答しないデバイス(IPカメラなど)を検出して再起動します
- L3機能：スタティックルート、RIP v1/v2、VRRP
- ファンレス設計、-40～75℃の広域動作温度範囲
仕様
| 型番 | EX78934H-0VB (12ポート 1000BASE-TX PoE++ / 4ポート 1000BASE-SFP) EX78924H-0VB (8ポート 1000BASE-TX PoE++ / 4ポート 1000ASE-SFP) EX78922H-0VB (8ポート 1000BASE-TX PoE++ / 2ポート 1000BASE-SFP) |
|---|---|
| メーカー | EtherWAN |
| タイプ | PoE++ マネージドスイッチ |
| 機能 | |
| インターフェース | CLI, Telnet, Web GUI |
| マネージメント | SFTPサポート, コンフィグバックアップ, DHCPサーバー/クライアント, ROM, ポートミラーリング, NTP 時刻同期, PoEウォッチドッグ, LLDP, IPv4/IPv6, SNMP v1/2/3, Modbus TCP |
| セキュリティ | MACアドレスフィルタリング, ポート 有効化/無効化, ストーム制御/検知, DoS攻撃保護, IEEE802.1x アクセスコントロール、 外部認証 (RADIUS/TACACS+), 複雑なパスワード, マルチユーザーログインおよび特権アクセス管理(PAM), SSH CLIセキュリティ, SSL/HTTPS ウェブセキュリティ, アクセスコントロールリスト (ACL), IPソースガード (IPSG), ダイナミックARP検査 (DAI), DHCPスヌーピング |
| QoS | 優先度付きキュー：ポートあたり8キュー トラフィック制御：IEEE802p CoS / DSCP / WRR / 絶対優先 レートリミット：Ingress / Egress |
| 機能 (レイヤー2) | |
| タイプ | オートネゴシエーション, フロー制御, 半二重(バックプレッシャー)/全二重(IEEE802.3x) |
| 冗長化プロトコル | IEEE802.1D STP, IEEE802.1w RSTP, IEEE802.1s MSTP, EhterWAN Alpha-RIng ネットワーク障害復旧 |
| VLAN | IEEE802Q タグVLAN, GVRP, GMRP |
| リンクアグリゲーション | スタティックトランク (4グループ), IEEE802.3ad LACP |
| その他 | IGMP スヌーピング v1/2/3 |
| 機能 (レイヤー3) | |
| IPパケットルーティング | 最大エントリー：64,
スタティックルーティング,
RIP v1/v2,
OSPF v2 |
| 冗長化プロトコル | VRRP |
| ソフトウェアパフォーマンス | |
| スイッチングファブリック | 32Gbps |
| フォワーディングレート | 23.5Mbps |
| VLAN | 最大 256 (4096 VID) |
| ジャンボフレームサイズ | 9KB |
| MACテーブルサイズ | 16K |
| パケットバッファメモリ | 12M bits |
| インターフェース | |
| イーサネット | RJ45 (10/100/1000BASE-TX) x8/x12 SFP (100/1000BASE-SFP) x2/x4 |
| コンソールポート | RJ45 x1 |
| コンフィグバックアップ | USB Type-A x1 |
| デジタル入力 | デジタル入力 x2 ウェット接点：0-3V for State 0; 13-30V for State 1; Max Input Current: 8mA ドライ接点：Logic Level 1–Close to GND; Logic Level 0-Open |
| 接点アラーム | リレー出力 x2, 電流容量：0.5A/48VDC |
| LED | Power 1, Power 2, LINK/ACT (Green), PoE (Amber) |
| ネットワーク | |
| 標準 | IEEE 802.3 10BASE-T IEEE 802.3u 100BASE-TX/100BASE-FX IEEE 802.3ab 1000BASE-T IEEE 802.3ad link aggregation control IEEE 802.3z 1000BASE-SX/1000BASE-LX IEEE 802.3x full duplex and flow control IEEE 802.1D STP IEEE 802.1p QoS IEEE 802.1Q Tag VLANs IEEE 802.1s MSTP IEEE 802.1w RSTP IEEE 802.1x PNAC IEEE 802.1ab LLDP IEEE 802.3az EEE IEEE 802.3bt Power over Ethernet IEEE 1588v2 PTP |
| フォワード＆フィルタリングレート | 14,880pps for 10Mbps 148,810pps for 100Mbps 1,488,100pps for 1000Mbps |
| タイプ | ストアアンドフォワード オートネゴシエーション 半二重(バックプレッシャー)/全二重 フロー制御 Auto MDI/MDIX |
| システムメモリ | 2Gb DDR3 SDRAM |
| フラッシュストレージ | 1Gb |
| 電源 | |
| 電源 | ユニット本体：デュアルDC入力 46V～57V (5ピンターミナル端子) PoEデバイスの電源入力要件 IEEE802.3af (15W)：46〜57VDC IEEE802.3at (30W)：52〜57VDC IEEE802.3bt (60W)：52〜57VDC IEEE802.3bt (90W)：54〜57VDC |
| 消費電力 | 最大 20W (PoE給電なし) |
| 総電力バジェット | 360W (ポートあたり最大90W) |
| 保護 | 逆極性保護 |
| 機構・環境 | |
| 外装 | アルミニウム |
| 外形寸法 (mm) | 72(W) x 170(W) x 140(D) |
| 重量 | 1.5 kg |
| マウント | DINレールマウント |
| 保護等級 | IP30 |
| 動作環境 | 温度：-40℃～75℃ / 湿度：5～95% ※結露なきこと |
| 保存環境 | 温度：-45℃～85℃ / 湿度：5～95% ※結露なきこと |
| MTBF | 2,696,769 時間 |
| 適合規格 | |
| ISO | ISO-9001認証を取得した工場で製造されています |
| EMI | FCC Part 15B Class A, VCCI Class A, EN 61000-6-4, EN 61000-3-2, EN 61000-3-3 |
| EMS | EN 61000-6-2, EN 61000-4-2 (ESD), EN 61000-4-3 (Radiated RFI), EN 61000-4-4 (Burst), EN 61000-4-5 (Surge), PoE Ports: line to earth 6kV Surge, EN 61000-4-6 (Induced RFI), EN 61000-4-8 (Magnetic field) |
| セーフティ | UL 61010 |
| 交通・鉄道 | NEMA TS2, EN 50121-4 |
| 振動・衝撃 | EN 60068-2-6, EN 60068-2-27, FED STD 101C Method 5007.1 |
