MU-STIX-A
STIX テストシグナルアナライザー
- HDMI 2.1b：48Gbps (FRL), 18Gbps (TMDS)
- ビデオ解析
- オーディオ解析
- OLEDスクリーン
- 制御：1ボタン / USB(シリアルコマンド)
- USB-C：電源/コントロール/ファームウェア
- HDMIコネクタ：オス
<近日取り扱い開始予定>
特徴
- HDMI2.1b/48Gbps(FRL)準拠のシグナルアナライザー
- 720P@60Hzから8K@60Hzまでの解像度のビデオを分析、4K@120Hzの高フレームレートにも対応
- シグナルの変化、同期損失、および信号損失時間を自動的に検出・記録します
- HDMIオーディオ情報を検出します (音声出力は搭載されていません)
- OLEDカラースクリーンで入力信号の情報が表示されます
- HDMIヘッドシェル型のコンパクト設計、低消費電力 (USB受電)
- HDMIオスコネクタモデル
仕様
| 型番 | MU-STIX-A |
|---|---|
| メーカー | Murideo |
| タイプ | STIX テストシグナルアナライザー |
| ビデオ | |
| 入力 | HDMI オス x1 |
| ビデオ帯域幅 | 48Gbps |
| クロックレート | 最大 600mscs (1188MHz) |
| 解像度 | HDMI VIC：最大 8K@60Hz DCI：最大 4096x2160@60Hz VESA DMT VESA CVT-RB：最大 600MHz |
| カラースペース | RGB 4:4:4, YUV 4:4:4, YUV 4:2:2, YUV 4:2:0 |
| ビット深度 | 8bit, 10bit, 12bit |
| HDMI | 2.1b |
| HDCP | 2.x, 1.4, HDCPなし |
| オーディオ | LPCM 2/5.1/7.1ch, 32/44.1/48/88.2/96/176/192kHz (解析のみ、オーディオ出力はありません) |
| コントロール | |
| 制御 | ボタンスイッチ, USB (COMコマンド) |
| OLED | OLED カラースクリーン |
| 電源 | |
| 電源 | USB-C：5VDC, 540mA |
| 消費電力 | 最大 2.7W |
| 機構・環境 | |
| 重量 | 27 kg |
| 外形寸法 (mm) | 82(W) x 32(D) x 12(H) |
| 動作環境 | 温度：-5℃～50℃ / 湿度：5～90% ※結露なきこと |
| 保存環境 | 温度：-20℃～60℃ / 湿度：5～90% ※結露なきこと |
付属品
- USB Type-A / USB-C ケーブル 1.5m

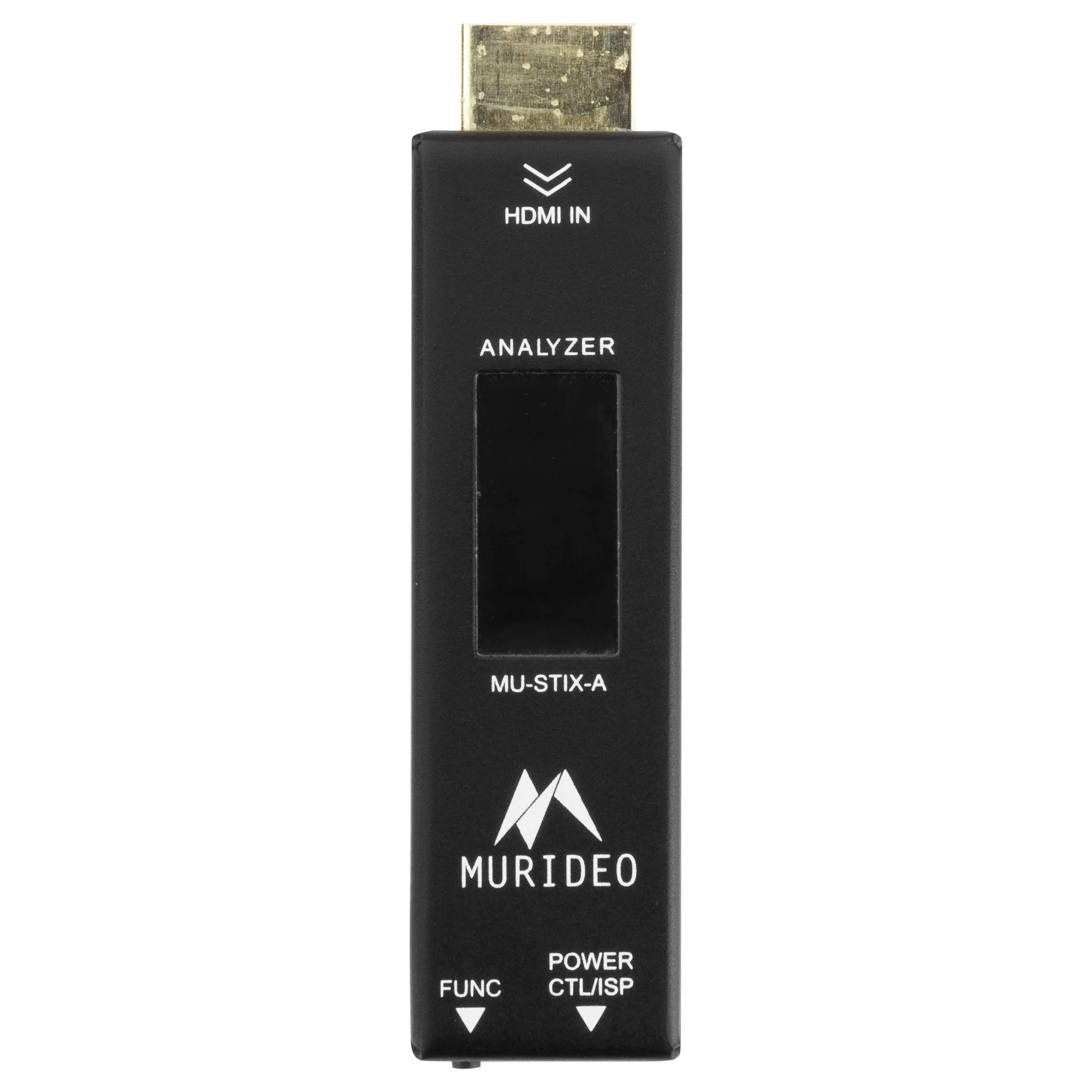

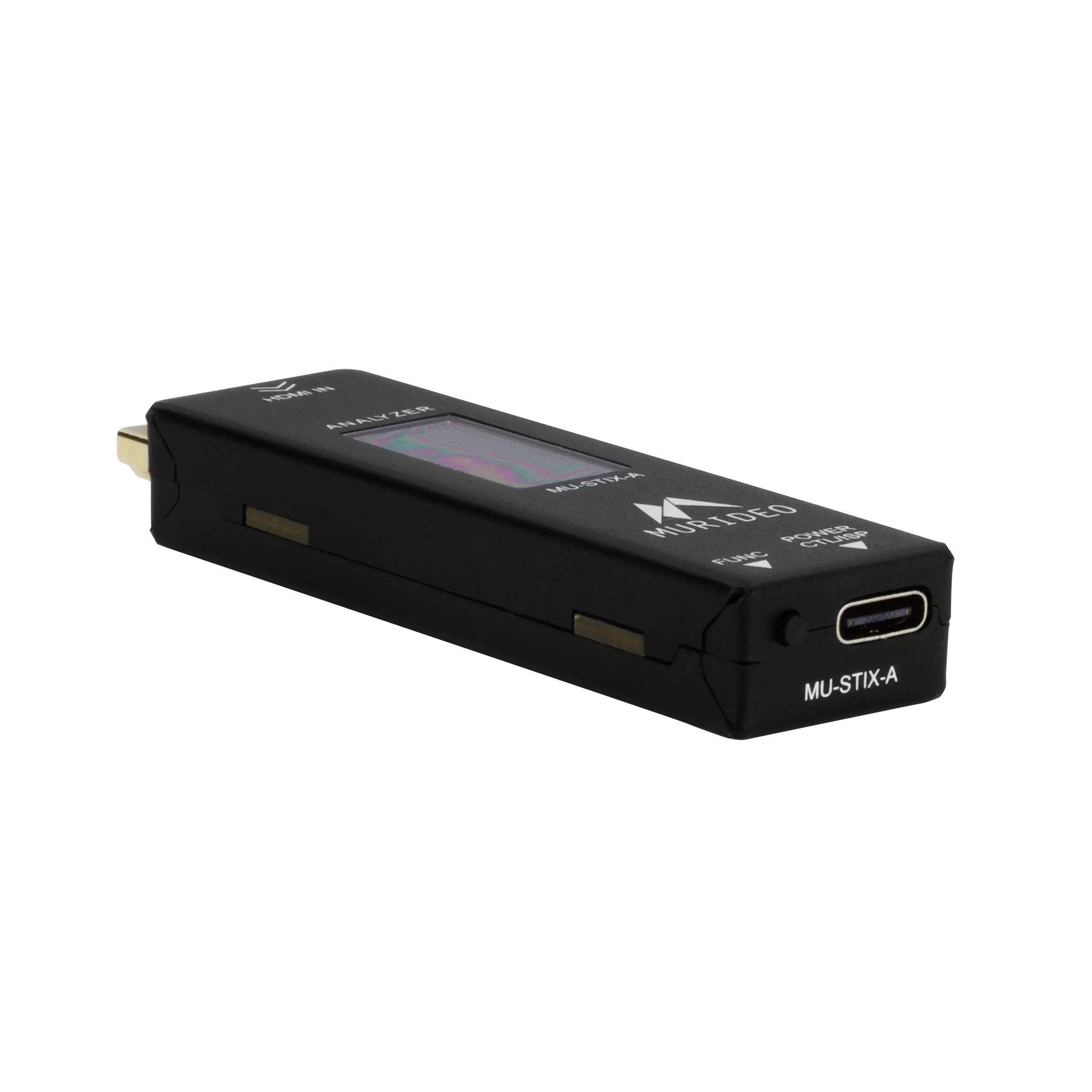

製品画像
