MU-STIX-GF
STIX テストシグナルジェネレーター
- HDMI 2.1b：48Gbps (FRL), 18Gbps (TMDS)
- 解像度：8K@30Hz, 4K@30/60/120Hz, 1080P@60Hz, 720P@60Hz
- HDCP：2.3 / 1.4 / HDCPオフ
- オーディオ出力
- 生成パターン：13種
- OLEDスクリーン
- 制御：1ボタン / USB(シリアルコマンド)
- USB-C：電源/コントロール/ファームウェア
- HDMIコネクタ：メス
<近日取り扱い開始予定>
特徴
- HDMI2.1b/48Gbps(FRL)準拠のシグナルジェネレーター
- 8K30Hz、および4K、1080P、720P、8/10/12ビットの色深度、RGB/4:2:2/4:4:4のカラースペースを生成
- 13種のビデオパターン：ブラック/チェッカー/ストライプ/白・赤・青・緑 (単色/グラデーション)/疑似ランダム信号/カラーバー
- HDCPの選択設定：2.3 (FRL)、1.4 (TMDS)、HDCPなし
- OLEDカラースクリーンで出力信号の情報が表示されます
- HDMIヘッドシェル型のコンパクト設計、低消費電力 (USB受電)
- HDMIメスコネクタモデル
仕様
| 型番 | MU-STIX-GF |
|---|---|
| メーカー | Murideo |
| タイプ | STIX テストシグナルジェネレーター |
| ビデオ | |
| 出力 | HDMI メス x1 |
| ビデオ帯域幅 | 48Gbps |
| 生成解像度 | 8K30Hz, 4K@30Hz, 4K@60Hz, 4K@120Hz, 1080P@60Hz, 720P@60Hz |
| カラースペース | RGB 4:4:4, YUV 4:4:4, YUV 4:2:2 |
| ビット深度 | 8bit, 10bit, 12bit |
| HDMI | 2.1b |
| HDCP | 2.3 (FRL), 1.4 (TMDS), HDCPオン/オフ切換対応 |
| オーディオ | チェンネル：8ch (7.1ch) 出力：8ch LPCM @1kHz サンプリングレート：48kHz, 96kHz, 192kHz |
| テストパターン | ブラック, チェッカー, ストライプ, レッド, グリーン, ブルー, ホワイト, レッド/ランプ, グリーン/ランプ, ブルー/ランプ, ホワイト/ランプ, PRBS (疑似ランダム信号), カラーバー |
| コントロール | |
| 制御 | ボタンスイッチ, USB (COMコマンド) |
| OLED | OLED カラースクリーン |
| 電源 | |
| 電源 | USB-C：5VDC, 270mA |
| 消費電力 | 最大 1.35W |
| 機構・環境 | |
| 重量 | 0.04 kg |
| 外形寸法 (mm) | 82(W) x 32(D) x 12(H) |
| 動作環境 | 温度：-5℃～50℃ / 湿度：5～90% ※結露なきこと |
| 保存環境 | 温度：-20℃～60℃ / 湿度：5～90% ※結露なきこと |
付属品
- USB Type-A / USB-C ケーブル 1.5m

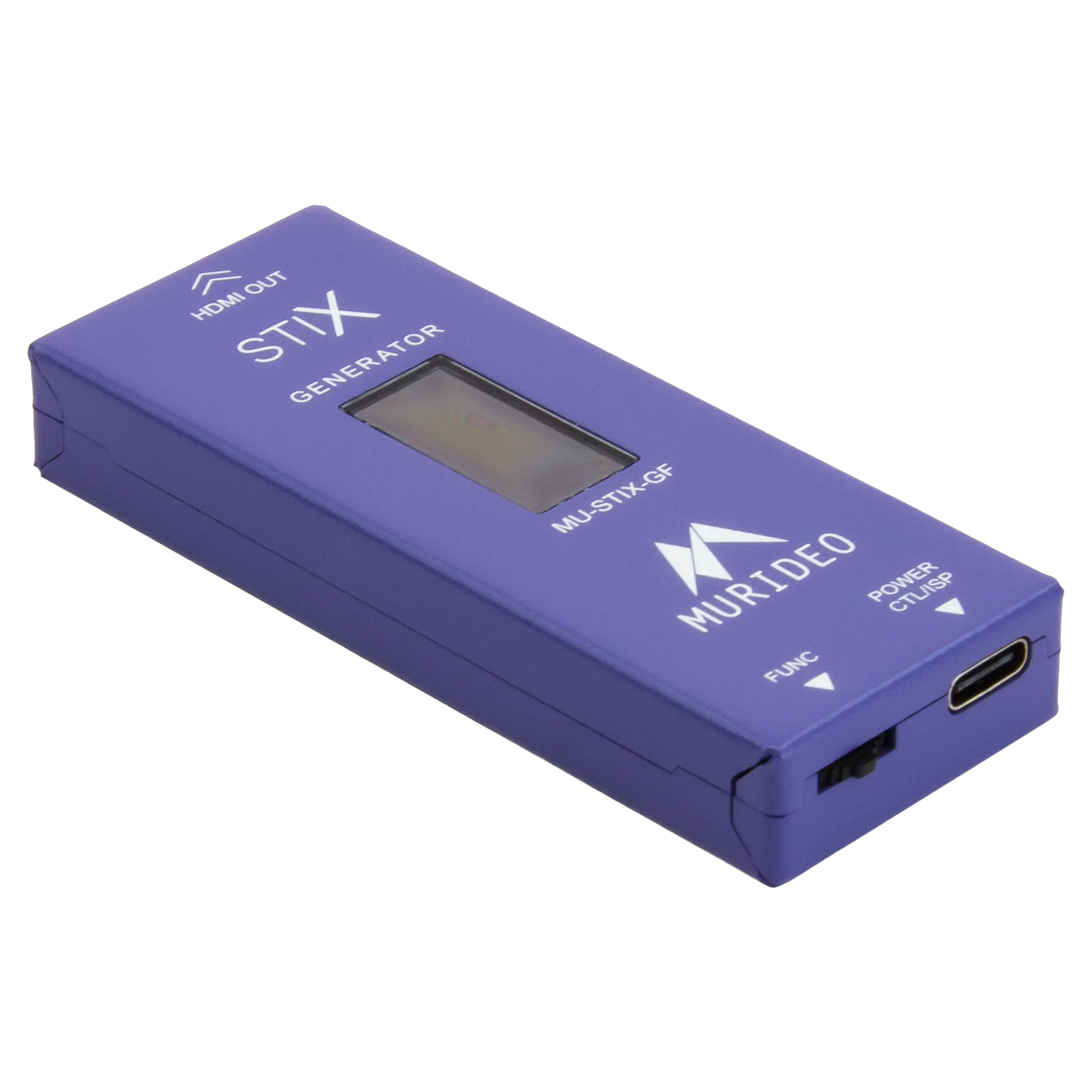

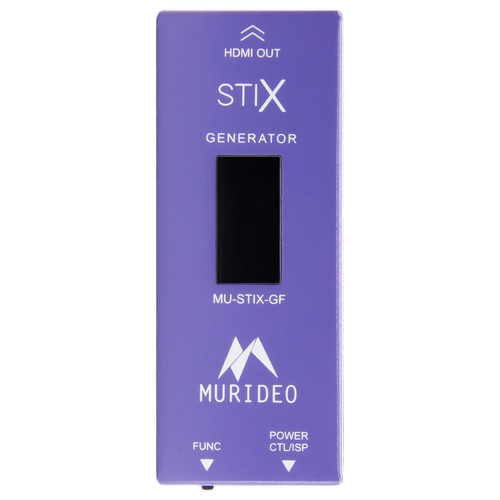

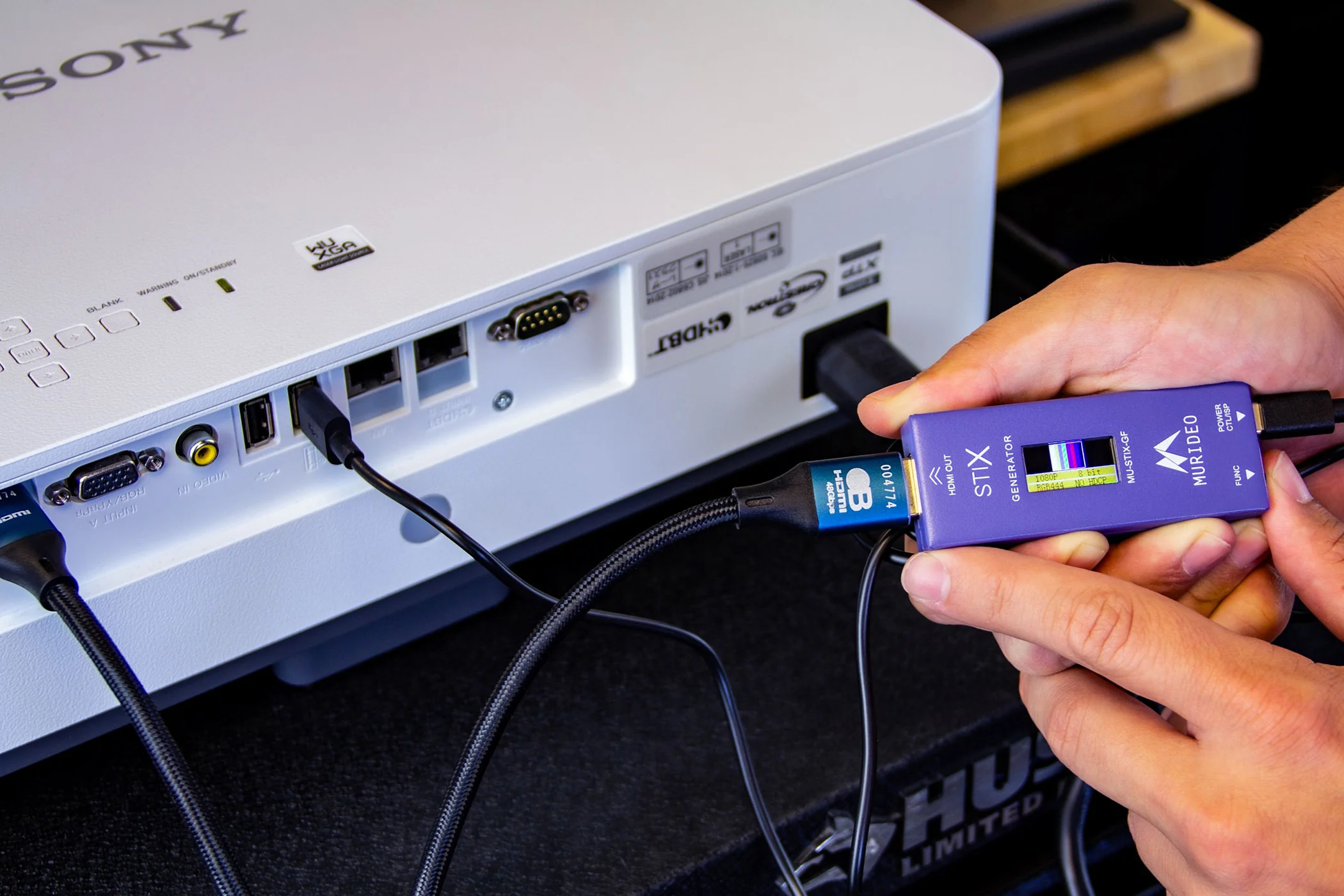

製品画像
