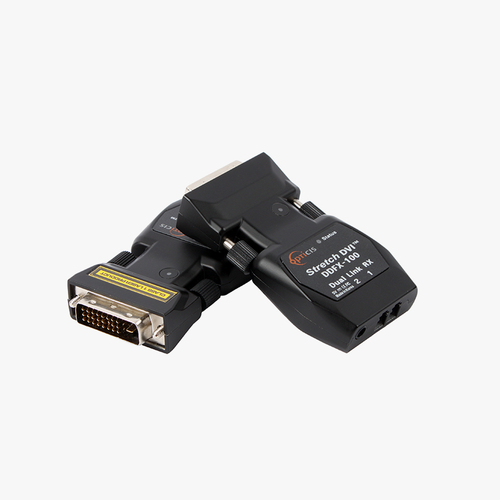

DDFX-100-TR
デュアルリンクDVI 延長器
デュアルリンクDVI：2560x1600@60Hz / 3840x2400@33Hz
マルチモードファイバー：500m (LC/2芯)
- Self-EDID
- ラックマウントオプション：BR-400
特徴
- WQXGA(2560x1600@60Hz)、WQUXGA(3840x2400@33Hz)のデュアルリンクDVIに対応した光ファイバーDVI延長器
- マルチモード光ファイバー(LC/2芯)で伝送距離を最大500mまで延長
- Self-EDIDサポート、送信器へのディスプレイEDIDの保存、読み取りが可能です
- 送信器は電源アダプターとDVIソースからの電源が競合しないよう電源保護機能を搭載しています
- 最大8台の送信器/受信器を搭載可能なラックマウント電源ユニットBR-400に対応
仕様
| トランスミッター | レシーバー | |
| メーカー | Opticis | |
| 型番 | DDFX-100-TX | DDFX-100-RX |
| タイプ | デュアルリンクDVI 送信器 | デュアルリンクDVI 受信器 |
| 入力端子 | デュアルリンクDVI オス x1 | SC ファイバーコネクタ x1 |
| 出力端子 | SC ファイバーコネクタ x1 | デュアルリンクDVI オス x1 |
| 機能 | Self-EDID (EDID書き込み/読み込み) | |
| LED | 電源, 信号送信 | 電源, 信号受信 |
| ビデオ／オーディオ | ||
| 最大解像度 | WQXGA (2560x1600@60Hz), WQUXGA (3840x2400@33Hz) | |
| ビデオ帯域幅 | 1.65Gbps /CH | |
| 延長 | ||
| ファイバーケーブル | LC (2芯) マルチモード | |
| 最大伝送距離 | マルチモード：500m (OM2/OM3 @WUXGA/60Hz), 300m (OM1 @WUXGA/60Hz) | |
| 電源 | ||
| 電源 | DC 5V 1A または DVIからの電源入力 (外部電源アダプターの使用を推奨) |
DC 5V 1A |
| 消費電力 | 最大 1.9W | 最大 1.7W |
| 機構・環境 | ||
| 外形寸法 (mm) | 39(W) x 72(D) x 15(H) | 39(W) x 72(D) x 15(H) |
| 動作環境 | 温度：0℃～50℃ / 湿度：10～85% ※結露なきこと | |
| 保存環境 | 温度：-30℃～70℃ / 湿度：10～85% ※結露なきこと | |
| 適合規格 | CE, FCC, Class 1 Laser Eye Safety | |
付属品
