M1-201SA-TR
DVI 延長器
DVI：1920x1200@60Hz (1.65Gbps)
マルチモードファイバー：500m (LC/4芯)
- Self-EDID
- ラックマウントオプション：BR-400
特徴

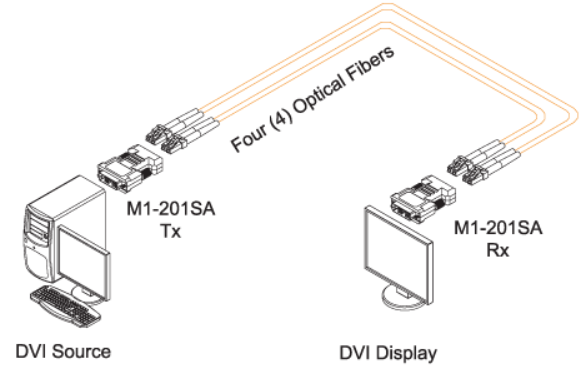

- WUXGA(1920x1200)までの解像度に対応した光ファイバーDVI延長器
- マルチモード光ファイバー(LC/4芯)で伝送距離を最大500mまで延長
- Self-EDIDサポート、送信器へのディスプレイEDIDの保存、読み取りが可能です
- 送信器は電源アダプターとDVIソースからの電源が競合しないよう電源保護機能を搭載しています
- 最大8台の送信器/受信器を搭載可能なラックマウント電源ユニットBR-400に対応
仕様
| トランスミッター | レシーバー | |
| メーカー | Opticis | |
| 型番 | M1-201SA-TX | M1-201SA-RX |
| タイプ | DVI 送信器 | DVI 受信器 |
| 入力端子 | DVI オス x1 | LC ファイバーコネクタ x4 |
| 出力端子 | LC ファイバーコネクタ x4 | DVI オス x1 |
| 機能 | Self-EDID (EDID書き込み/読み込み) | |
| LED | 電源, 信号送信 | 電源, 信号受信 |
| ビデオ／オーディオ | ||
| 最大解像度 | WUXGA (1920x1200@60Hz) | |
| ビデオ帯域幅 | 1.65Gbps | |
| 延長 | ||
| ファイバーケーブル | LC (4芯) マルチモード | |
| 最大伝送距離 | マルチモード：500m | |
| 電源 | ||
| 電源 | DC 5V 1A または DVIからの電源入力 (外部電源アダプターの使用を推奨) |
DC 5V 1A |
| 機構・環境 | ||
| 外形寸法 (mm) | 39(W) x 59(D) x 15(H) | 39(W) x 59(D) x 15(H) |
| 動作環境 | 温度：0℃～50℃ / 湿度：10～85% ※結露なきこと | |
| 保存環境 | 温度：-30℃～70℃ / 湿度：10～85% ※結露なきこと | |
| 適合規格 | CE, FCC, UL/EN 60601-1, 60601-1-2:1994, Class 1 Laser Eye Safety | |
付属品

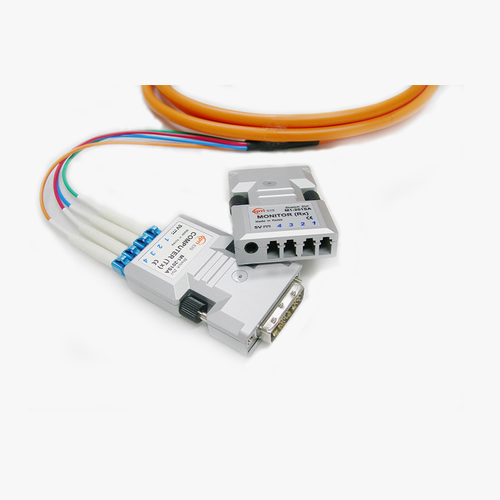

製品画像
ダウンロード
ラインナップ
| DVI 光ファイバー 延長器 | ||
| DVI 延長器 | ||
|---|---|---|
| DVFX-110-TR | [DVI (WUXGA@60Hz/1.65Gbps)] [シングルモード：1500m (SC/1芯)] [マルチモード：500m (SC/1芯)] [Self-EDID] [パッシブ分配器対応] | お問合せ |
| DVFX-100-TR | [DVI (WUXGA@60Hz/2.25Gbps)] [マルチモード：500m (SC/1芯)] [Self-EDID] | お問合せ |
| DDFX-100-TR | [デュアルリンクDVI (WQXGA@60Hz/3840x2400@33Hz)] [マルチモード：500m (LC/2芯)] [Self-EDID] | お問合せ |
| M1-201DA-TR | [DVI (WUXGA@60Hz/1.65Gbps)] [シングルモード：1500m (LC/2芯)] [マルチモード：500m (LC/2芯)] [Self-EDID] [パッシブ分配器対応] | お問合せ |
| M1-201SA-TR | [DVI (WUXGA@60Hz/1.65Gbps)] [マルチモード：500m (LC/4芯)] [Self-EDID] | お問合せ |
| マルチマウント電源ユニット | ||
| BR-400 | [ラックマウント：1U] [搭載ユニット数：8] [二重化DC電源] 対応機種：DPX-1F14A-TR / DPFX-1F14-TR / DPFX-700-TR / HDFX-700-TR / DPFX-100-TR / M1-201SA-TR / M1-201DA-TR / DVFX-100-TR / DVFX-110-TR / DDFX-100-TR |
