HDX-1F20-TR
HDMI 2.0 延長器
HDMI：4096x2160@60Hz
マルチモードファイバー：300m (LC/1芯)
- HDMI 2.0
- ARC (Audio Return Channel)
- 診断機能 (USB)
- ラックマウントオプション：BR-600
特徴
- 4K@60Hz(4:4:4)対応の光ファイバーHDMI2.0延長器

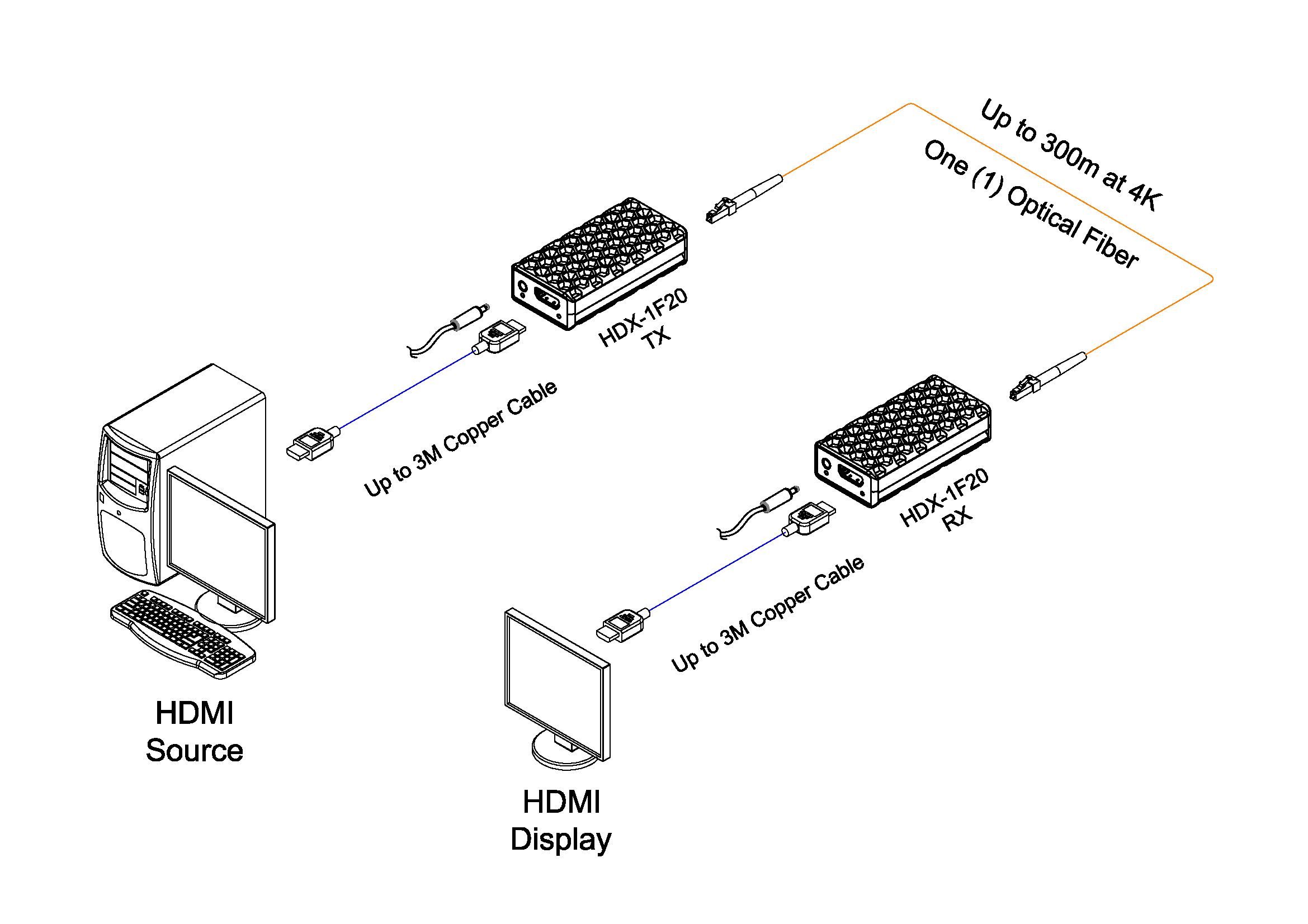

- マルチモード光ファイバー(LC/1芯)で伝送距離を最大300mまで延長
- 送信器・受信器ともに最大3mのHDMIケーブルで接続可能です
- HDMIオーディオリターンチャンネル(ARC)をサポート
- EMI放射を最小限に抑え、安全なデータ通信を実現
- 診断機能およびファームウェアの更新に、専用のGUIプログラムが用意されています
- 最大8台の送信器/受信器を搭載可能なラックマウント電源ユニットBR-600に対応
仕様
| トランスミッター | レシーバー | |
| メーカー | Opticis | |
| 型番 | HDX-1F20-TX | HDX-1F20-RX |
| タイプ | HDMI 送信器 | HDMI 受信器 |
| 入力端子 | HDMI メス x1 | LC ファイバーコネクタ x1 |
| 出力端子 | LC ファイバーコネクタ x1 | HDMI メス x1 |
| その他 | USB-C x1 (診断, 電源入力, ファームウェア更新) | USB-C x1 (診断, 電源入力, ファームウェア更新) |
| ビデオ／オーディオ | ||
| 最大解像度 | 4K (4096x2160@60Hz) | |
| ARC | 対応 | |
| 標準規格 | HDMI 2.0 | |
| 延長 | ||
| ファイバーケーブル | LC (1芯) マルチモード (OM3 50/125um) | |
| 最大伝送距離 | ファイバー：300m HDMIケーブル：3m + 3m |
|
| 電源 | ||
| 電源 | DC 5V 1A (DCジャック または USB-C) | DC 5V 1A (DCジャック または USB-C) |
| 消費電力 | 最大 2.5W | 最大 2.5W |
| 機構・環境 | ||
| 外形寸法 (mm) | 39(W) x 76(D) x 20(H) | 39(W) x 76(D) x 20(H) |
| 動作環境 | 温度：0℃～50℃ / 湿度：10～85% ※結露なきこと | |
| 保存環境 | 温度：-30℃～70℃ / 湿度：10～85% ※結露なきこと | |
| 適合規格 | CE, FCC | |
付属品

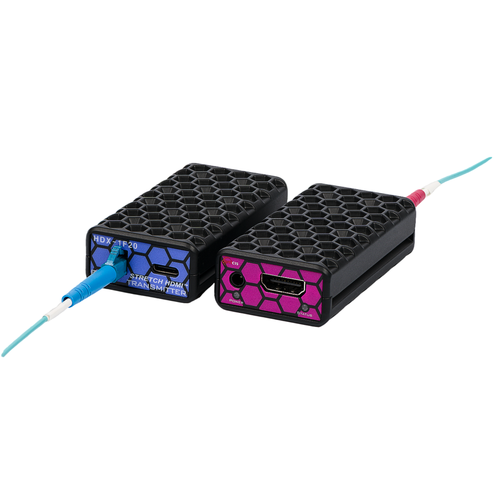

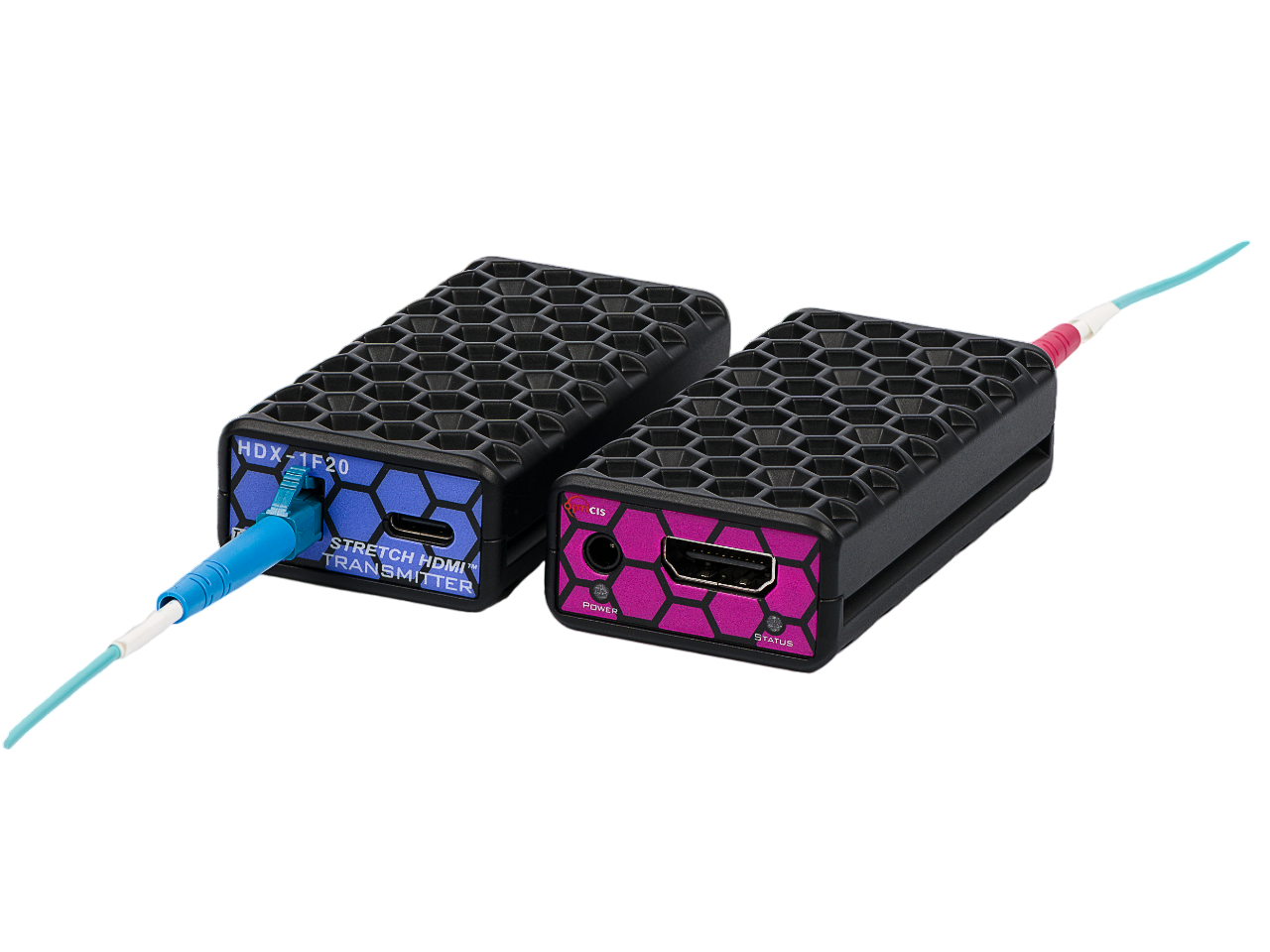

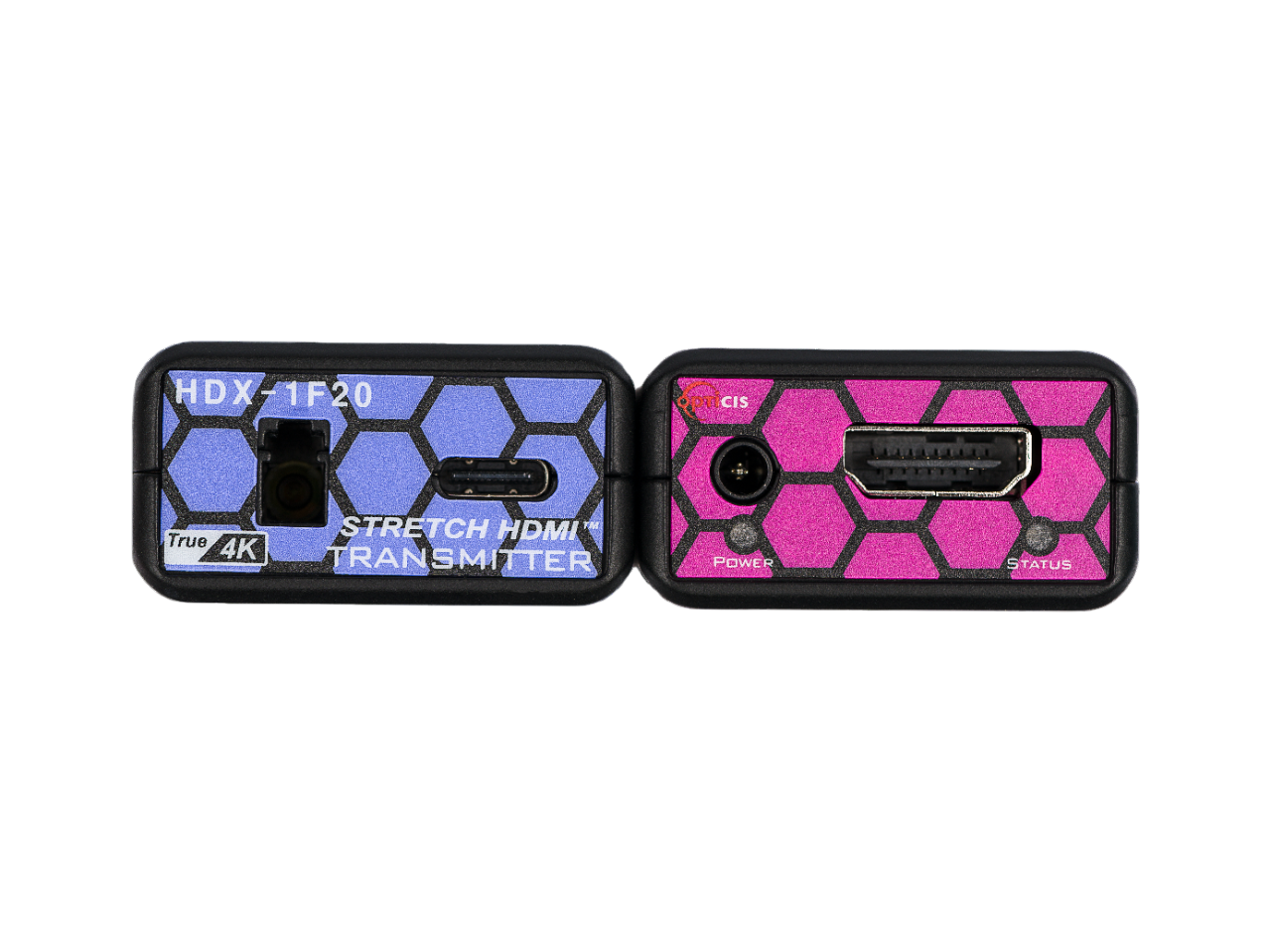

製品画像
