BR-600
マルチマウント電源ユニット
- ユニット搭載数：8台
- ラックマウント：1U
- 冗長化DC電源
- 診断機能 (LAN)
- 個別/一括電源制御 (LAN)
対応機種：
DPX-1F12-TR / HDX-1F20-TR / DPX-1F14A-TR
特徴
- 19インチラックに搭載可能な1Uマルチマウント電源ユニットフレーム
- DPX-1F12-TR、HDX-1F20-TR、DPX-1F14A-TRの送信器・受信器を最大8台搭載可能

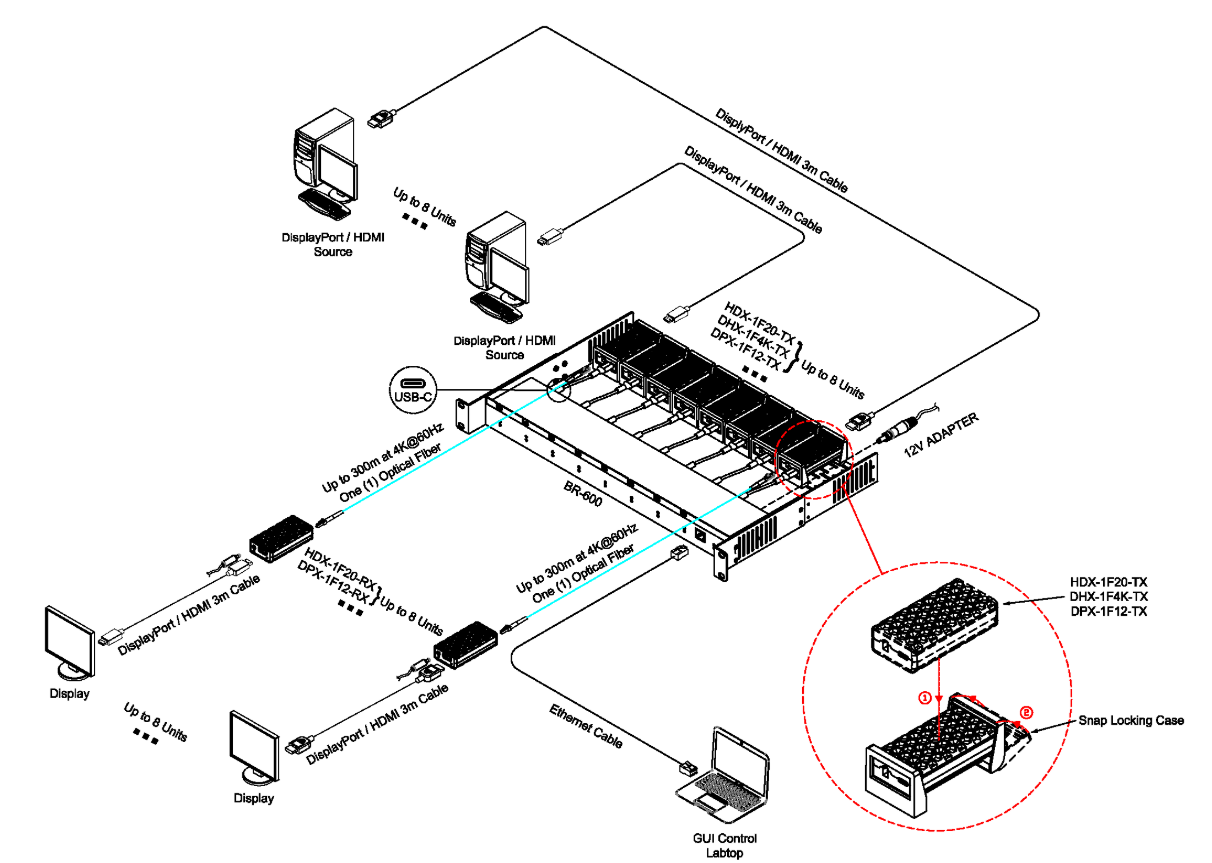

- 光エクステンダーを安全かつ簡単に装着できるスナップロックシステム
- 二重化DC電源入力による安定稼働を実現、ユニット間の電力負荷を分散するロードシェアリング対応
- LANポートを搭載し、Diagnosis Link Manager(GUIプログラム)を介して、複数の光エクステンダーを同時に診断可能
- ユニット個別および一括での電源オン／オフ制御が可能
仕様
| メーカー | Opticis | |
|---|---|---|
| 型番 | BR-600 | |
| タイプ | マルチマウント電源ユニット | |
| 対応ユニット | DPX-1F12-TR, HDX-1F20-TR, DPX-1F14A-TR | |
| ユニット搭載数 | 8 | |
| 電源 | ||
| 電源入力 | 入力A：12V 3.0A (ロック式DCジャック), 12V 3.0A (2ピンターミナル端子) 入力B：12V 3.0A (ロック式DCジャック), 12V 3.0A (2ピンターミナル端子) |
|
| 電源出力 | 5.0V / 1.0A | |
| 機構・環境 | ||
| 外形寸法 (mm) | 482(W) x 280(D) x 44(H) | |
| ラックマウント | 1U | |
| 動作環境 | 温度：0℃～50℃ / 湿度：10～85% ※結露なきこと | |
| 保存環境 | 温度：-30℃～70℃ / 湿度：10～85% ※結露なきこと | |
付属品

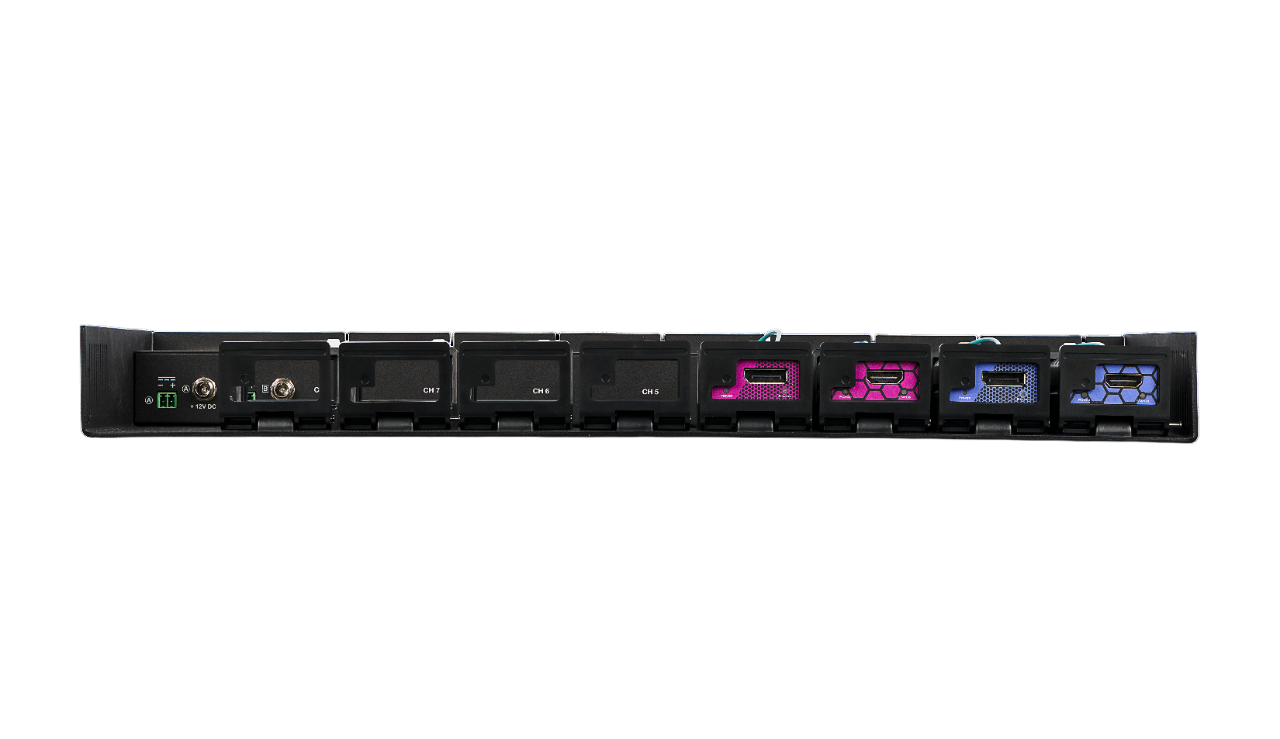

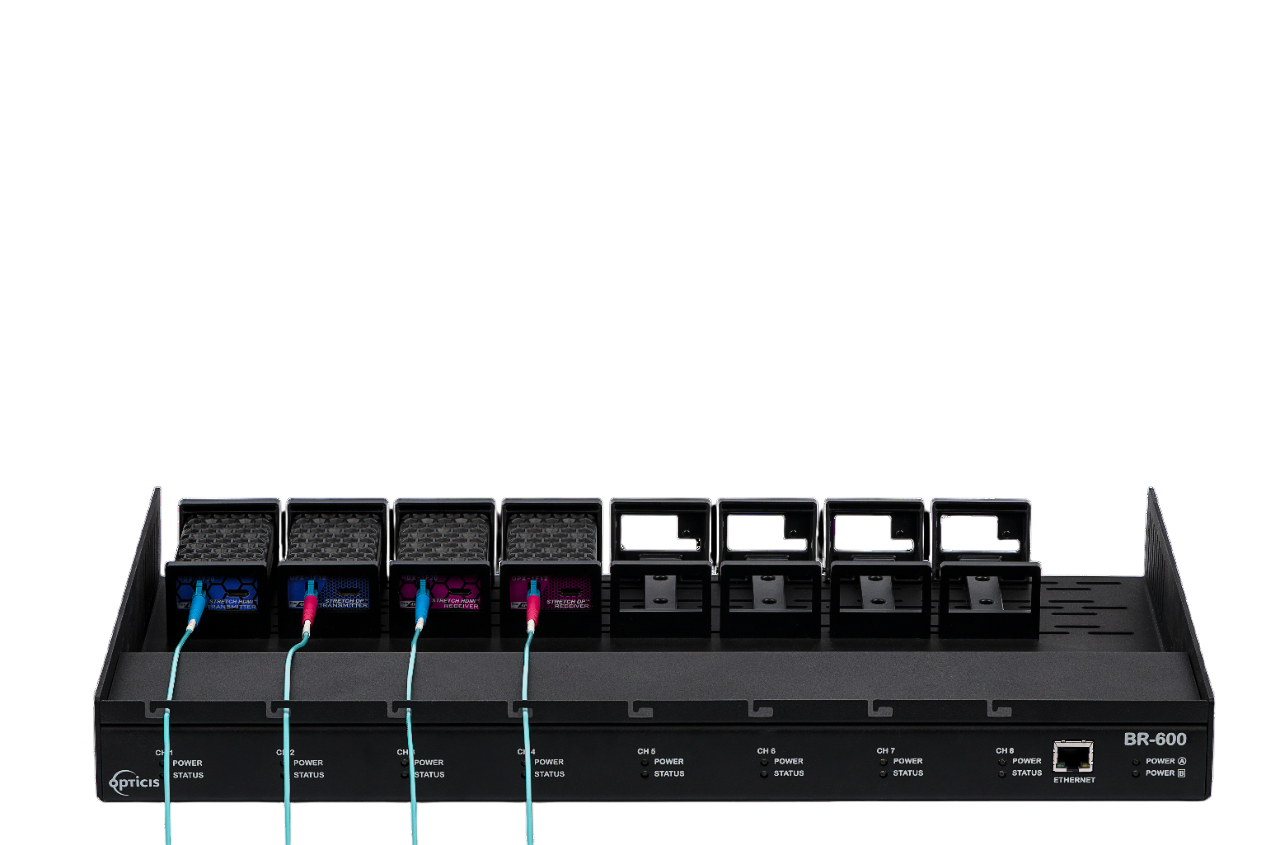

製品画像
