DPFX-100-TR
DisplayPort 1.1 延長器
DisplayPort：2560x1600@60Hz
マルチモードファイバー：200m (LC/2芯)
- DisplayPort 1.1
- ラックマウントオプション：BR-400
特徴
- 2560x1600@60Hz対応の光ファイバーDisplayPort1.1延長器

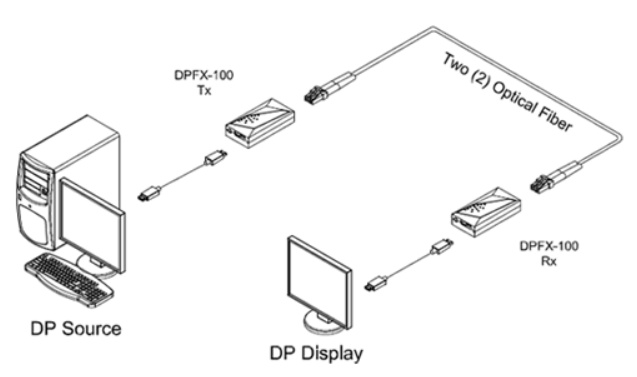

- 2本のマルチモード光ファイバー(LC/2芯)で伝送距離を最大300mまで延長
- DisplayPortのAUX/l²Cチャンネルをサポート
- DP++(デュアルモード)対応
- 最大8台の送信器/受信器を搭載可能なラックマウント電源ユニットBR-400に対応
仕様
| トランスミッター | レシーバー | |
| メーカー | Opticis | |
| 型番 | DPFX-100-TX | DPFX-100-RX |
| タイプ | DisplayPort 送信器 | DisplayPort 受信器 |
| 入力端子 | DisplayPort メス x1 | LC ファイバーコネクタ x2 |
| 出力端子 | LC ファイバーコネクタ x2 | DisplayPort メス x1 |
| ビデオ／オーディオ | ||
| 最大解像度 | 2560x1600@60Hz | |
| ビデオ帯域幅 | 10.8Gbps | |
| 対応 | AUX /l²C, DP++ | |
| 標準規格 | DisplayPort 1.1 | |
| 延長 | ||
| ファイバーケーブル | LC (2芯) マルチモード (50/125um) | |
| 最大伝送距離 | ファイバー：200m | |
| 電源 | ||
| 電源 | DC 5V 1A | DC 5V 1A |
| 消費電力 | 最大 1.4W | 最大 1.9W |
| 機構・環境 | ||
| 外形寸法 (mm) | 35(W) x 72(D) x 16(H) | 35(W) x 72(D) x 16(H) |
| 動作環境 | 温度：0℃～50℃ / 湿度：10～85% ※結露なきこと | |
| 保存環境 | 温度：-30℃～70℃ / 湿度：10～85% ※結露なきこと | |
| 適合規格 | CE, FCC, Class 1 Laser Eye Safety | |
付属品

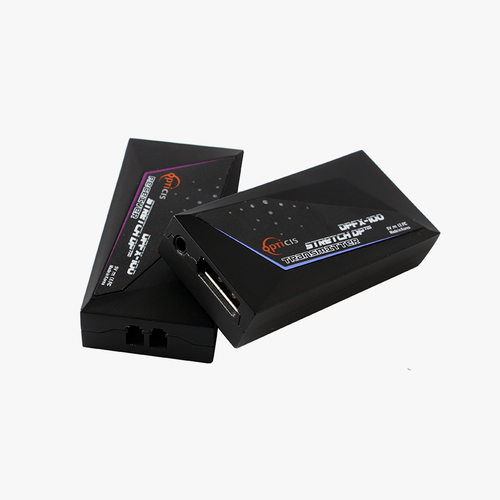

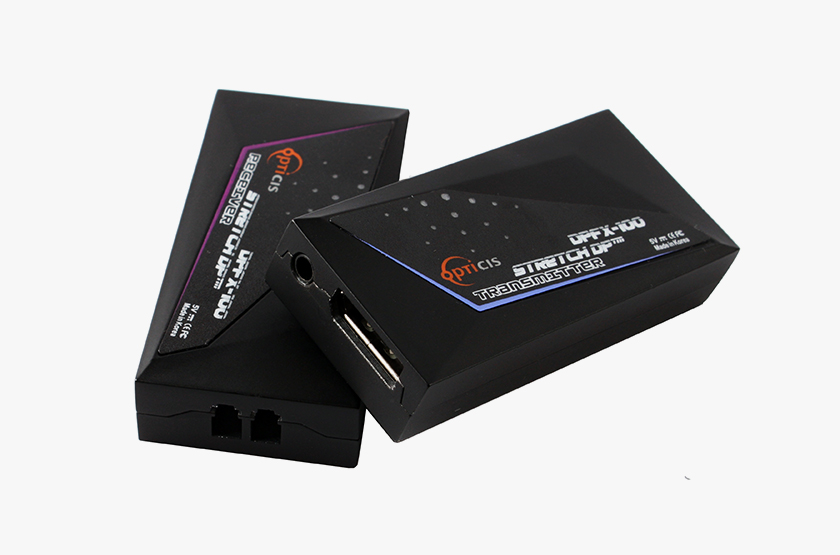

製品画像
