BR-500
マルチマウント電源ユニット
- ユニット搭載数：8台
- ラックマウント：1U
- 冗長化DC電源
- 個別電源制御 (LAN)
対応機種：
DPFX-250-TR / DPFX-300-TR
特徴
- 19インチラックに搭載可能な1Uマルチマウント電源ユニットフレーム
- DPFX-250-TR、DPFX-300-TRの送信器・受信器を最大8台搭載可能
- 二重化DC電源入力による安定稼働を実現、ユニット間の電力負荷を分散するロードシェアリング対応
- LANポートを搭載し、デバイスの電源ステータスの確認、デバイス毎の電源オン／オフ制御が可能
仕様
| メーカー | Opticis | |
|---|---|---|
| 型番 | BR-500 | |
| タイプ | マルチマウント電源ユニット | |
| 対応ユニット | DPFX-250-TR、DPFX-300-TR | |
| ユニット搭載数 | 8 | |
| 電源 | ||
| 電源入力 | 入力A：12V 4.2A (ロック式DCジャック), 13.5V 6.5A (2ピンターミナル端子) 入力B：12V 4.2A (ロック式DCジャック), 13.5V 6.5A (2ピンターミナル端子) |
|
| 電源出力 | 5.0V / 1.0A | |
| 機構・環境 | ||
| 外形寸法 (mm) | 482(W) x 154(D) x 44(H) | |
| ラックマウント | 1U | |
| 動作環境 | 温度：0℃～50℃ / 湿度：10～85% ※結露なきこと | |
| 保存環境 | 温度：-30℃～70℃ / 湿度：10～85% ※結露なきこと | |
付属品

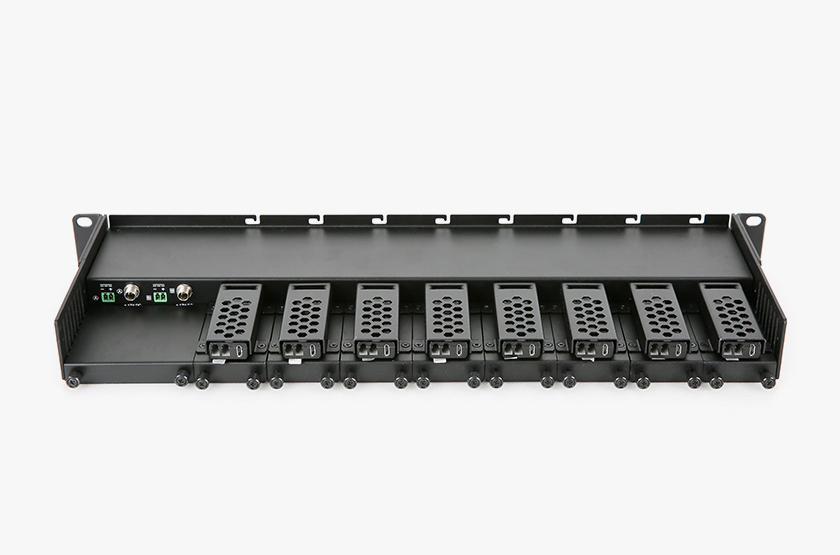

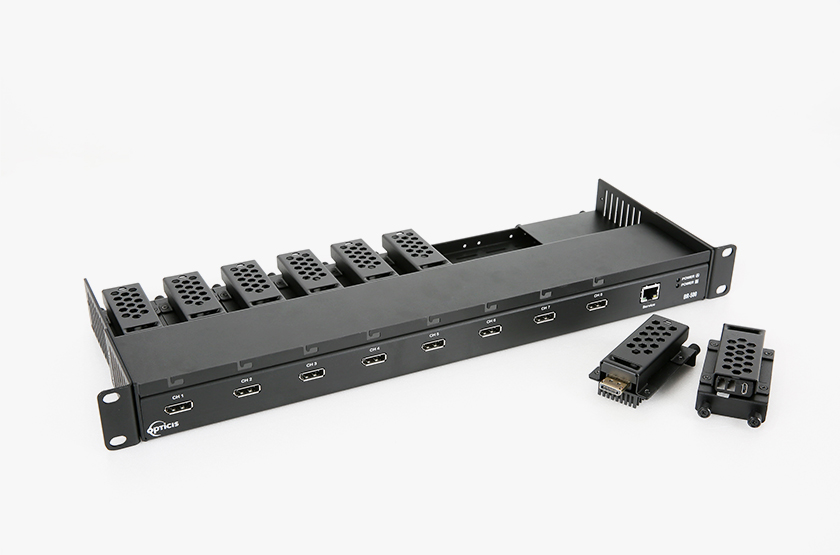

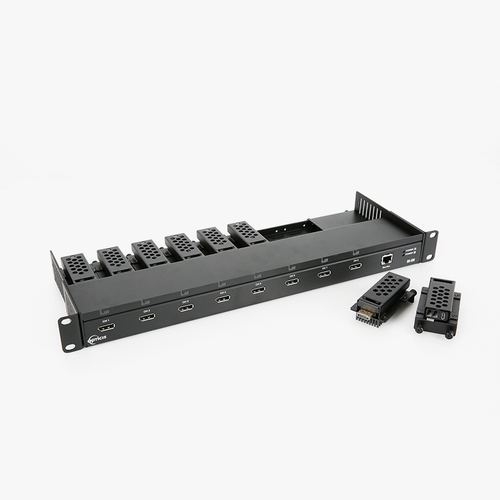

製品画像
