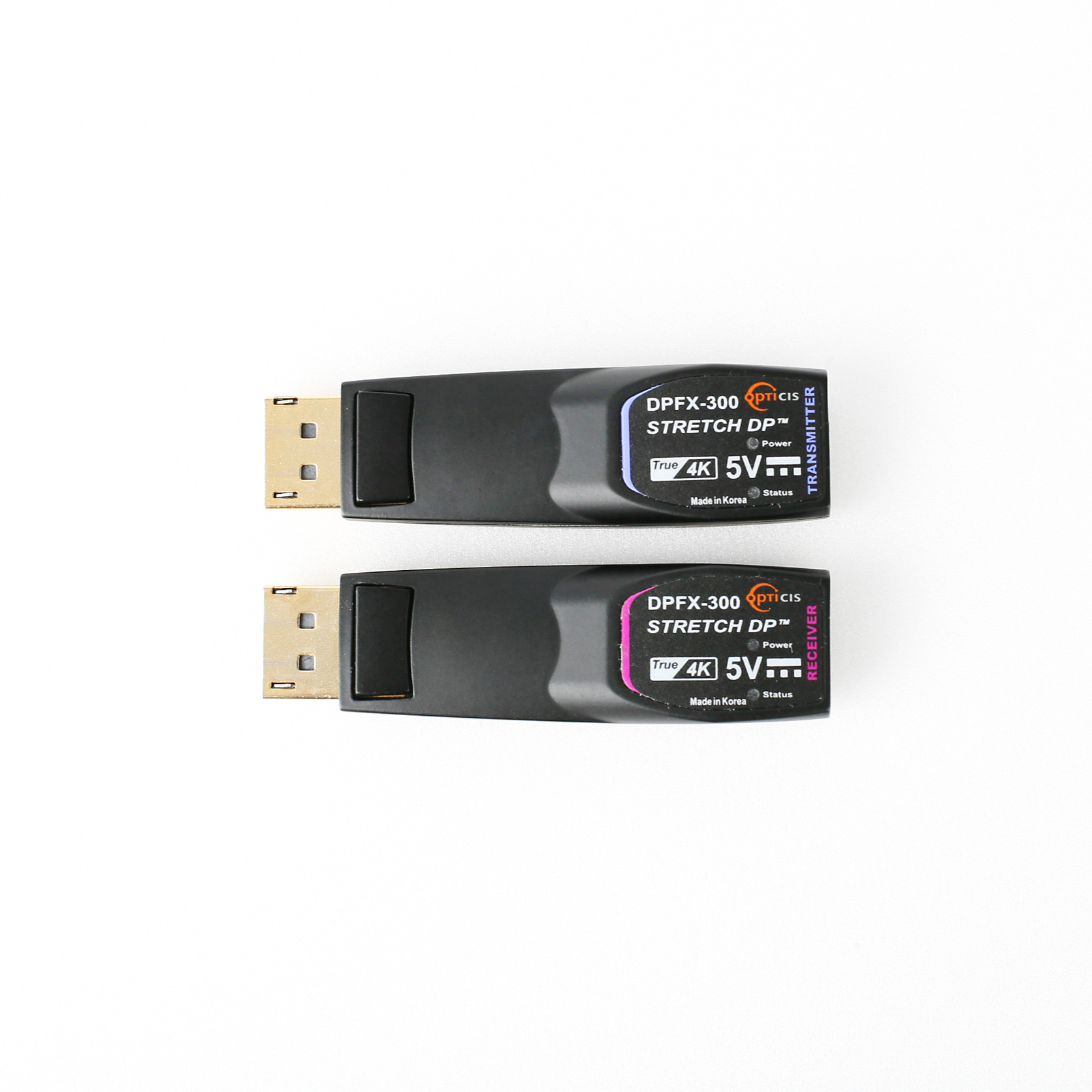

DPFX-300-TR
DisplayPort 1.2 延長器
DisplayPort：4096x2160@60Hz
マルチモードファイバー：300m (LC/1芯)
- DisplayPort 1.2
- MST (Multi-Stream Transport)
- ラックマウントオプション：BR-500
特徴
- 4K@60Hz(4:4:4)対応の光ファイバーDisplayPort1.2延長器
- マルチモード光ファイバー(LC/1芯)で伝送距離を最大300mまで延長
- マルチストリームトランスポート(MST)をサポート
- DisplayPortのAUX/l²Cチャンネルをサポート
- DP++(デュアルモード)対応
- EMI放射を最小限に抑え、安全なデータ通信を実現

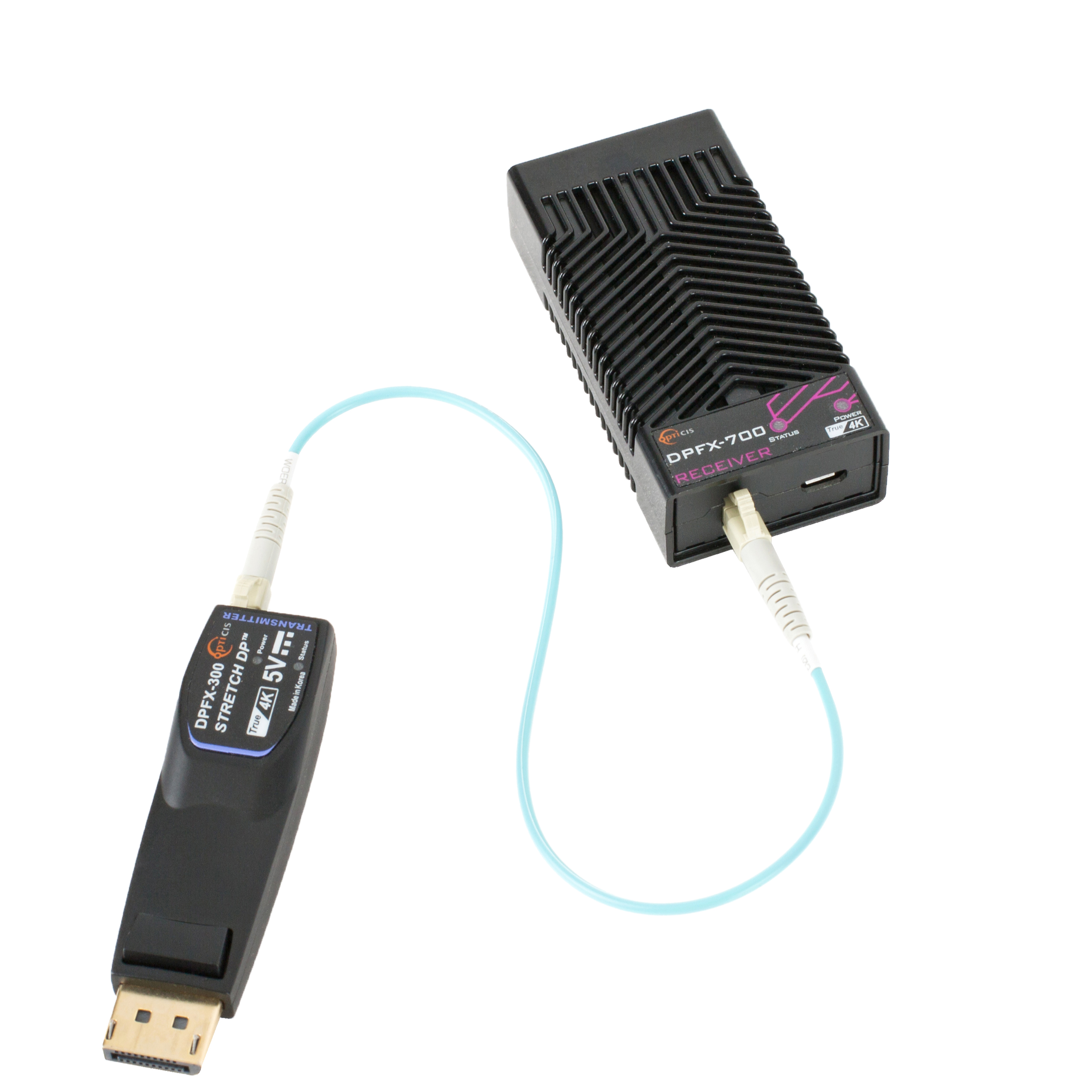

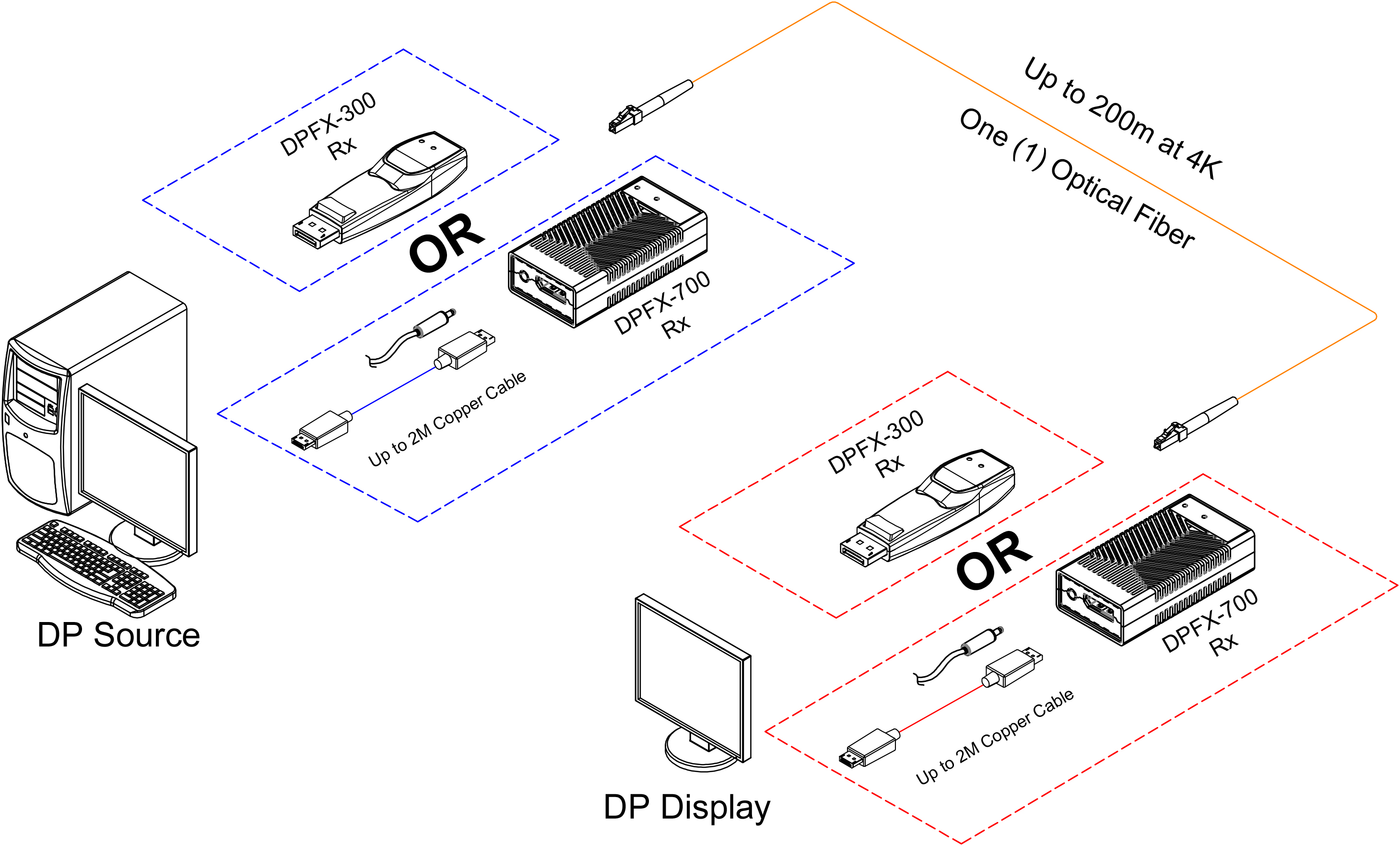

- DPFX-700-TRと相互互換性があり、送信器・受信器のペアを入れ替えた構成が可能です
- 最大8台の送信器/受信器を搭載可能なラックマウント電源ユニットBR-500に対応
仕様
| トランスミッター | レシーバー | |
| メーカー | Opticis | |
| 型番 | DPFX-300-TX | DPFX-300-RX |
| タイプ | DisplayPort 送信器 | DisplayPort 受信器 |
| 入力端子 | DisplayPort オス x1 | LC ファイバーコネクタ x1 |
| 出力端子 | LC ファイバーコネクタ x1 | DisplayPort オス x1 |
| その他 | USB micro-B x1 (電源入力 および ファームウェア更新) | USB micro-B x1 (電源入力 および ファームウェア更新) |
| ビデオ／オーディオ | ||
| 最大解像度 | 4K (4096x2160@60Hz) | |
| ビデオ帯域幅 | 21.6Gbps | |
| MST | 対応 | |
| 標準規格 | DisplayPort 1.2 | |
| 延長 | ||
| ファイバーケーブル | LC (1芯) マルチモード (OM3 50/125um) | |
| 最大伝送距離 | ファイバー：300m | |
| 互換性 | DPFX-700-RXと接続可能 | DPFX-700-TXと接続可能 |
| 電源 | ||
| 電源 | DC 5V 1A (USB micro-B) | DC 5V 1A (USB micro-B) |
| 消費電力 | 最大 2.0W | 最大 2.0W |
| 機構・環境 | ||
| 外形寸法 (mm) | 22(W) x 67(D) x 14(H) | 22(W) x 67(D) x 14(H) |
| 動作環境 | 温度：0℃～50℃ / 湿度：10～85% ※結露なきこと | |
| 保存環境 | 温度：-30℃～70℃ / 湿度：10～85% ※結露なきこと | |
| 適合規格 | CE, FCC | |
