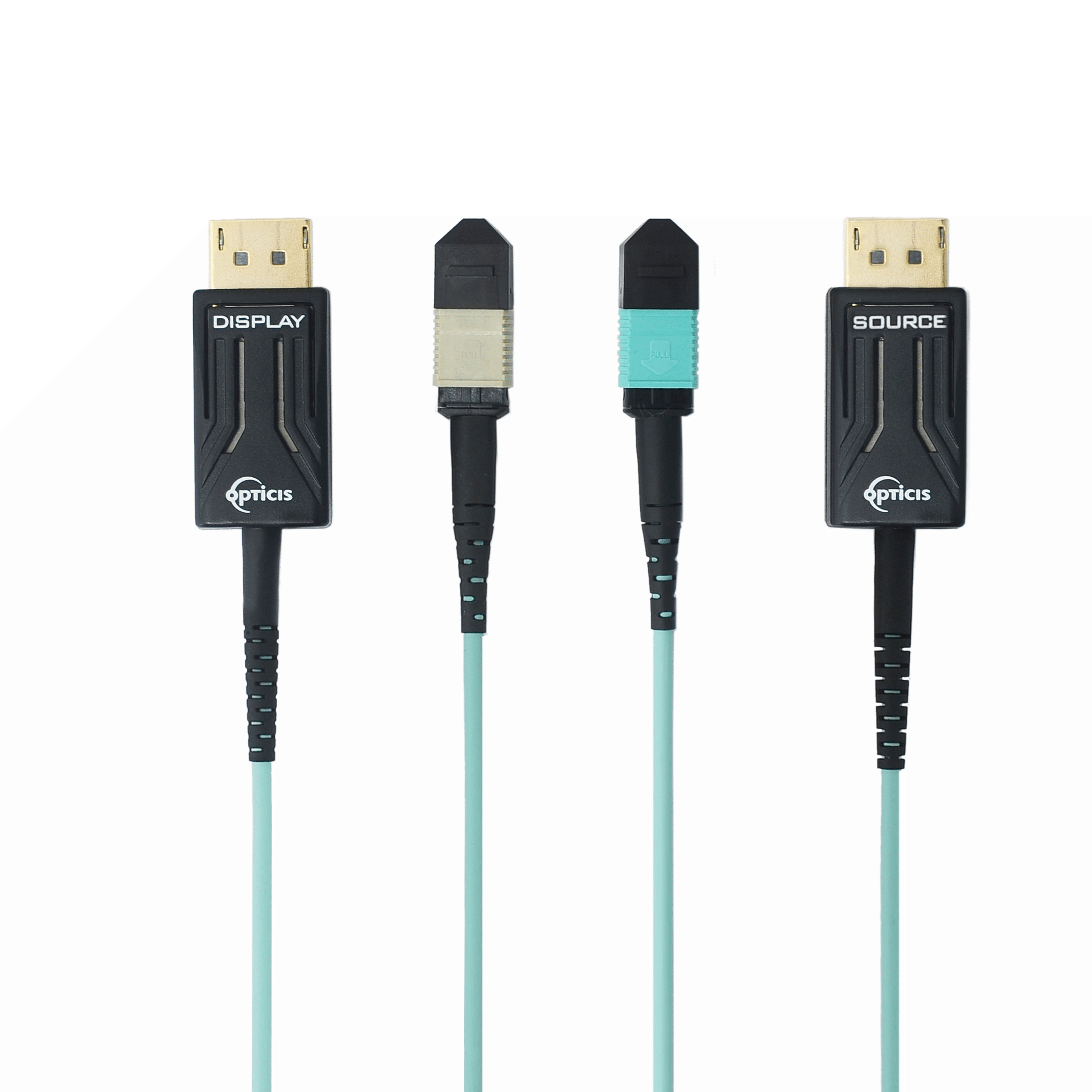

DPC-MP14-TR
DisplayPort 1.4 延長器
DisplayPort：7680x4320@60Hz
マルチモードファイバー (MPO)：330m
(12芯マルチモードOM3/Type-A)
- DisplayPort 1.4
- 外部電源不要
特徴
- 8K(7680x4320)@60Hz対応の光ファイバーDisplayPort1.4延長器
- MPO(12芯マルチモードOM3/Type-A)ファイバーケーブルで伝送距離を最大330mまで延長
- 容易な設置を可能にするピグテイル型デザイン
- EMI放射を最小限に抑え、安全なデータ通信を実現
- DisplayPortからの+3.3V電源(20ピン)で動作、外部電源は不要
仕様
| トランスミッター | レシーバー | |
| メーカー | Opticis | |
| 型番 | DPC-MP14-TX | DPC-MP14-RX |
| タイプ | DisplayPort 送信器 | DisplayPort 受信器 |
| 入力端子 | DisplayPort オス x1 | MPO オス x1 |
| 出力端子 | MPO オス x1 | DisplayPort オス x1 |
| ビデオ／オーディオ | ||
| 最大解像度 | 8K DSC (7680x4320) @60Hz | |
| 標準規格 | DisplayPort 1.4 | |
| ケーブル | ||
| ファイバーケーブル | MPO 12コア マルチモード OM3 Type A Polarity | |
| 最大伝送距離 | 330m (1082フィート) | |
| 本体ケーブル長 | 1000±100mm (MPOコネクタを含む) | |
| カバー素材 | LSZH | |
| 線径 | 3.0m ±0.2 | |
| 引張強度 | 60N | |
| 曲げ半径 | 30mm | |
| 電源 | ||
| 電源 | 3.3V (DisplayPort), 外部電源不要 | |
| 消費電力 | 最大 0.6W | |
| 機構・環境 | ||
| 外形寸法 (mm) | DisplayPortコネクタ：21(W) x 37(D) x 11(H) | |
| 動作環境 | 温度：-10℃～60℃ / 湿度：10～85% ※結露なきこと | |
| 保存環境 | 温度：-30℃～70℃ / 湿度：10～85% ※結露なきこと | |
| EMI規格 | Class B | |
