Cypressビデオ/KVM延長器ビデオウォール

AVIP-A4601E-B1C / AVIP-A4601D-B1C

4K@60Hz HDMI 延長器

Cypress Technology
入力：HDMI (4K@60Hz YUV 4:4:4)
出力：HDMI (4K@60Hz YUV 4:4:4)
CAT5e/6/7：100m / スイッチングハブ経由
- ビデオコーデック：JPEG2000
- HDMI2.0 (DVI1.0) / HDCP2.2
- KVMコラボレーション
- ビデオウォール
- シームレススイッチング
- ローカルHDMIパススルー出力
- USB 2.0 延長 (3ポート)
- Dante/AES67 対応
- ステレオ入出力 延長
- RS-232/双方向IR 延長
- 制御：ホットキー/Web GUI/Telnet/IP Master Controller
- PoE受電 (802.3af)

AVIP-A4601E-B1C/AVIP-A4601D-B1C : 特徴 | 仕様 | 付属品 | 製品画像 | ダウンロード | ラインナップ

特徴

仕様

ローカルユニット リモートユニット
型番 AVIP-A4601E-B1C AVIP-A4601D-B1C
メーカー Cypress
タイプ 4K@60Hz HDMI 延長器 (送信) 4K@60Hz HDMI 延長器 (受信)
ビデオ帯域幅 18Gbps
入力端子 HDMI Type-A x1
アナログステレオ入力 (3.5mm ミニジャック) x1		 CAT6a/7 RJ-45 x1 (Gigabit/PoE)
アナログステレオ入力 (3.5mm ミニジャック) x1
出力端子 CAT6a/7 RJ-45 x1 (Gigabit/PoE)
HDMI パススルー出力 x1
アナログステレオ出力 (3.5mm ミニジャック) x1		 HDMI Type-A x1
アナログステレオ出力 (3.5mm ミニジャック) x1
パススルーポート USB 2.0 Type-C x1
IR 送信 (3.5mm ミニジャック) x1
IR 受信 (3.5mm ミニジャック) x1
RS-232 (3ピンターミナル端子) x1		 USB 2.0 Type-A x3
IR 送信 (3.5mm ミニジャック) x1
IR 受信 (3.5mm ミニジャック) x1
RS-232 (3ピンターミナル端子) x1
入出力解像度 4K@60Hz YUV 4:4:4
CAT6a/7 ケーブル長 100m
HDMI HDMI 2.0, DVI 1.0, HDCP 2.2
IR 周波数 30 〜 50 kHz
RS232 ボーレート 最大 1152000bps
電源
電源 PoE (802.3af)
電源アダプター：12V 1.25A DC (US/EU 標準, CE/FCC/UL)		 PoE (802.3af)
電源アダプター：12V 3A DC (US/EU 標準, CE/FCC/UL)
消費電力 最大 7.19W 最大 17.68W
ESD保護 人体モデル：±8kV (エアギャップ放電), ±4kV (接触放電)
機構・環境
外装 メタル (スチール), 黒
重量 660 g 660 g
外形寸法 (mm) 231.5(W) x 120(D) x 25(H)
231.5(W) x 108(D) x 25(H) (筐体のみ)		 231.5(W) x 120(D) x 25(H)
231.5(W) x 108(D) x 25(H) (筐体のみ)
動作環境 温度：0℃～50℃ / 湿度：20～90% ※結露なきこと
保存環境 温度：-20℃～60℃ / 湿度：20～90% ※結露なきこと

付属品

AVIP-A4601E-B1C

AVIP-A4601D-B1C

製品画像

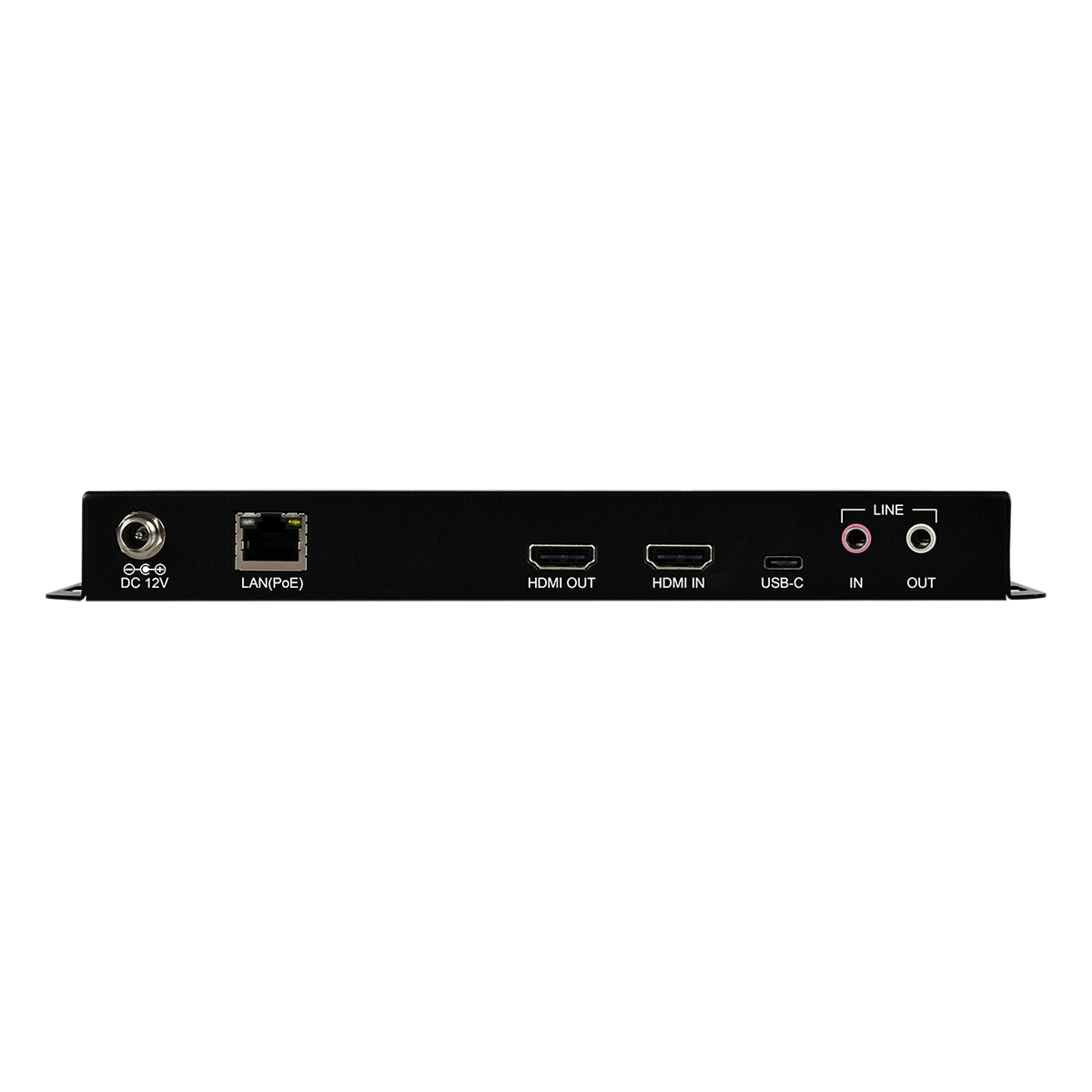

AVIP-A4601E-B1C (送信器)

大きい画像

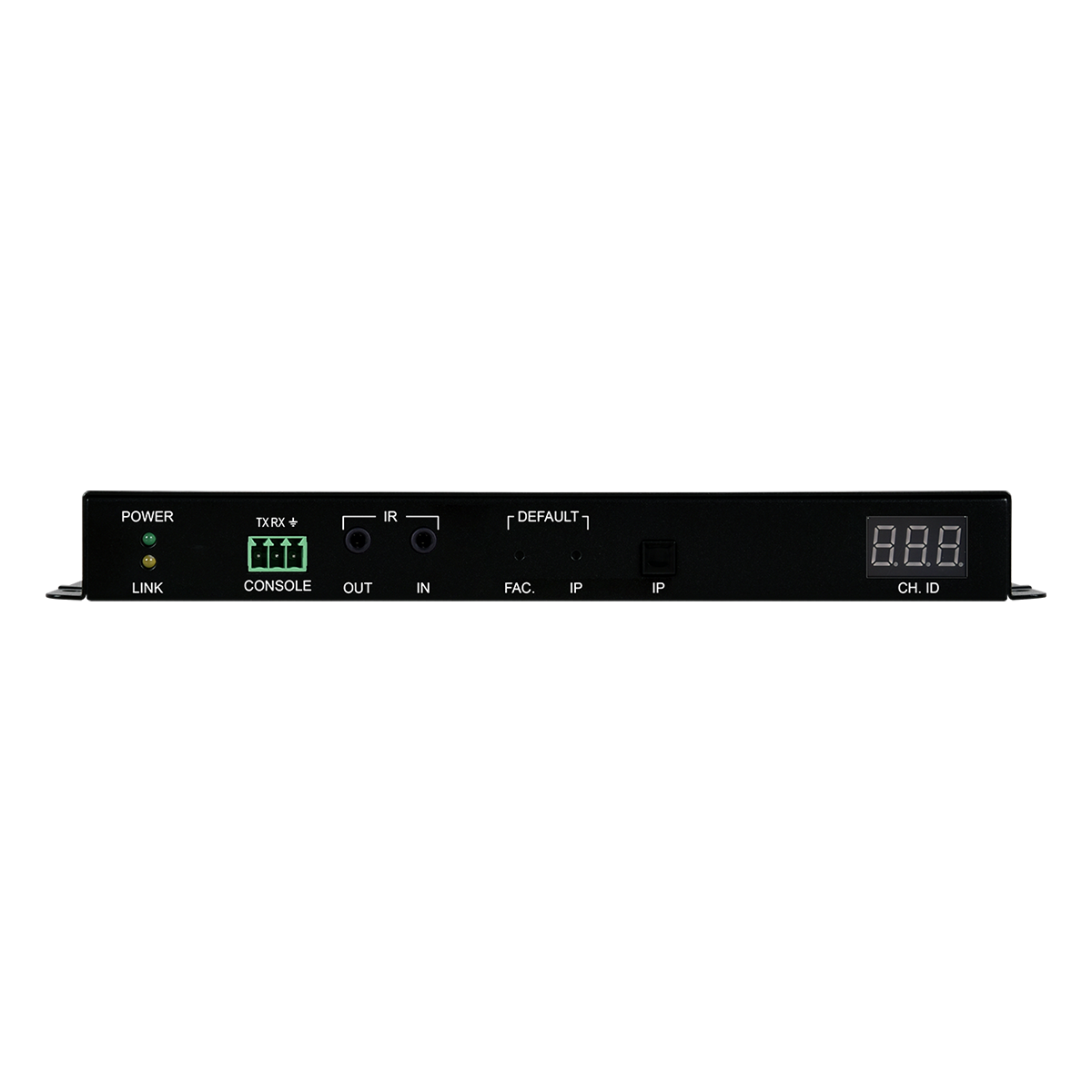

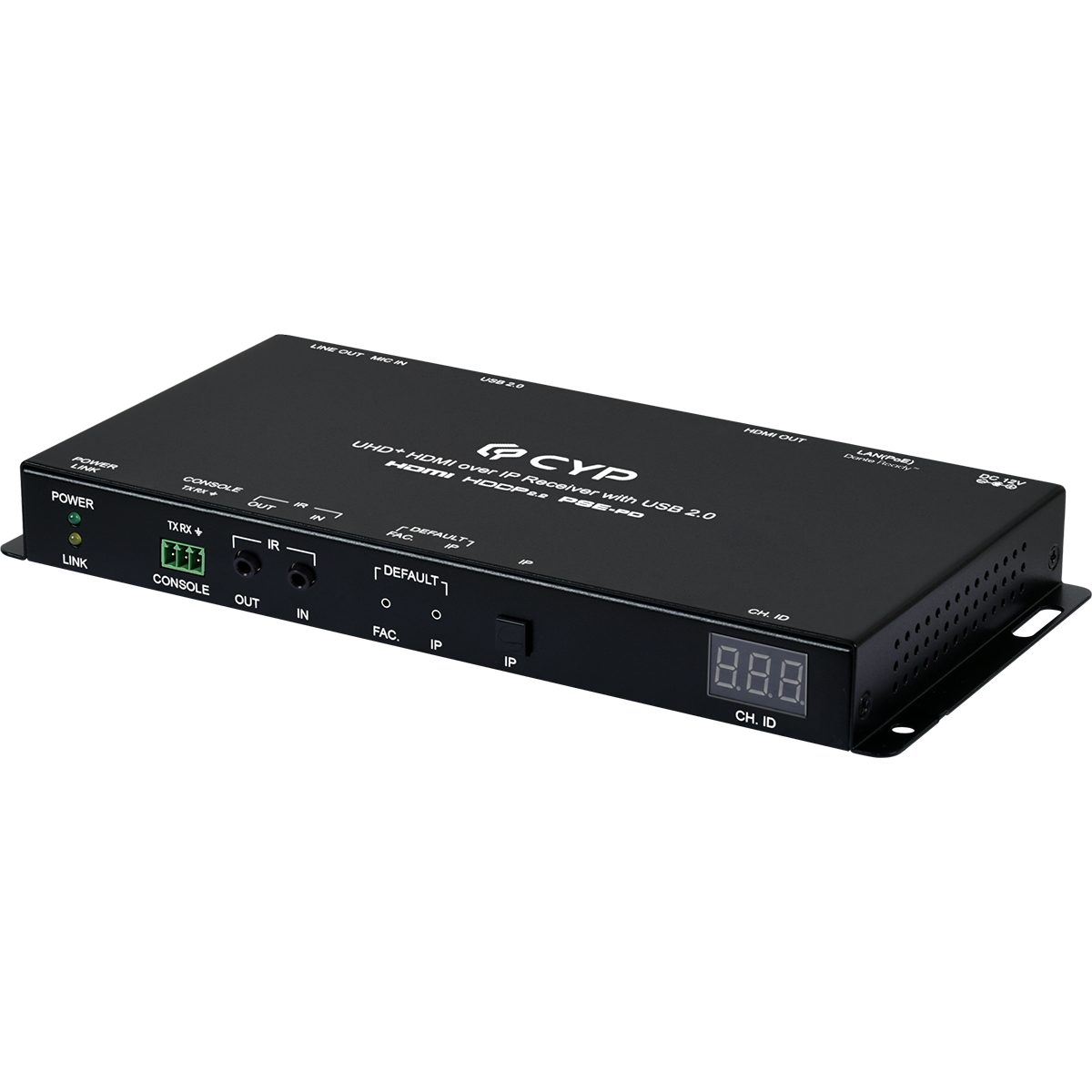

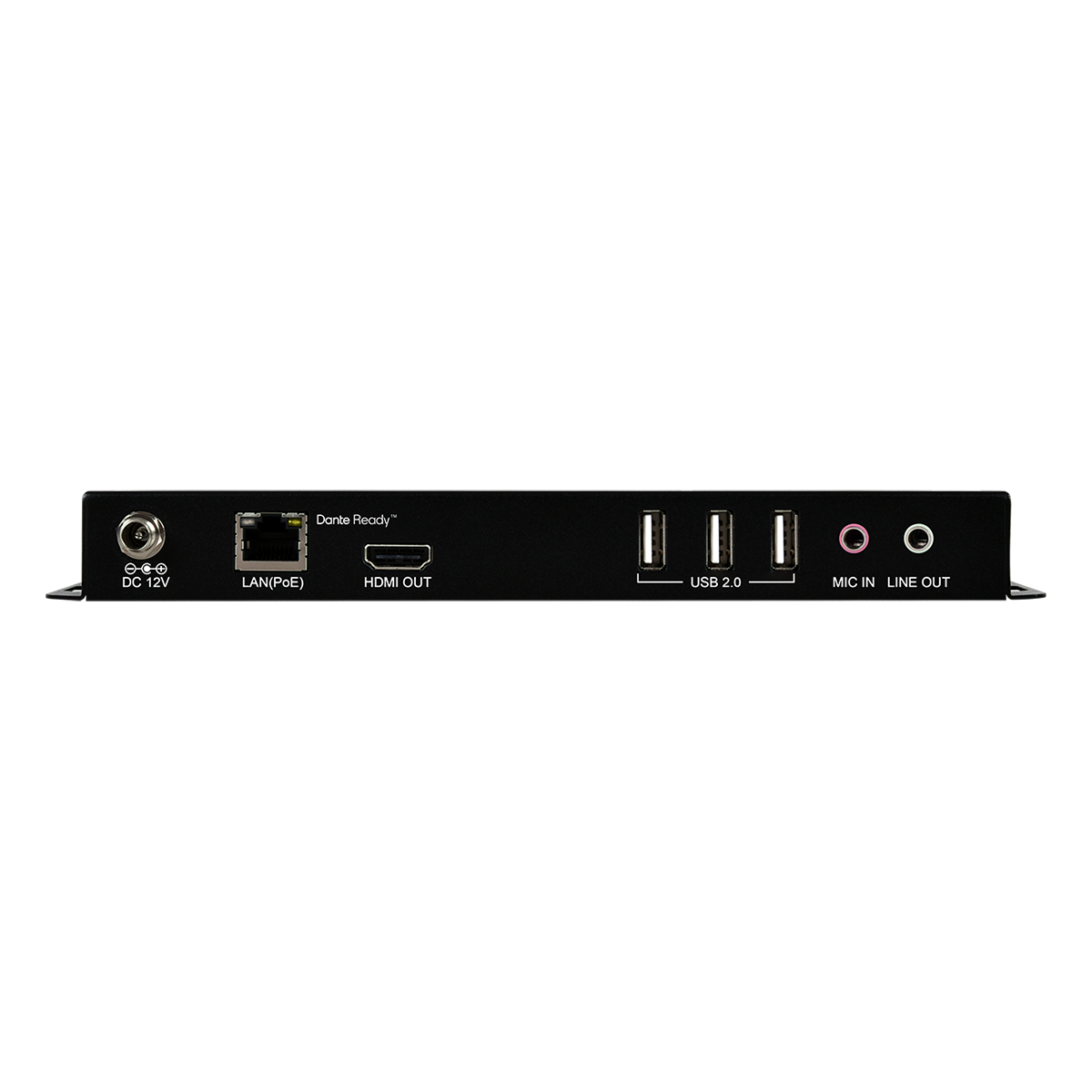

AVIP-A4601D-B1C (受信器)

大きい画像



ダウンロード

ラインナップ

HyLinX：AV-over-IP (ビデオ延長器 + ビデオマトリックス・ビデオウォールシステム)
4K@60Hz (JPEG2000 / 1GbE LAN)
CDPS-CS11 IP Master Controller：[リモート制御：WebGUI/Telnet/RS232] [ローカルコンソール：HDMI + USB] [デュアルLAN] [トリガー／リモコン：8ボタン] [PoE受電 (802.3af)] [対応機種：4K@60Hz (Gigabit LAN)] お問合せ
AVIP-A4601E-B1C
AVIP-A4601D-B1C		 送信器：[CAT6a/7：100m / 1GbEスイッチングハブ経由] [入力：HDMI (4K@60Hz)] [HDMIパススルー出力] [USBホスト] [ステレオ入出力/RS-232/双方向IR 延長] [KVMコラボレーション] [ビデオウォール] [Dante/AES67対応] [制御：ホットキー/Web GUI/Telnet/IP Master Controller] [PoE受電 (802.3af)] お問合せ
受信器：[CAT6a/7：100m / 1GbEスイッチングハブ経由] [入力：HDMI (4K@60Hz)] [HDMIパススルー出力] [USBデバイス：3] [ステレオ入出力/RS-232/双方向IR 延長] [KVMコラボレーション] [ビデオウォール] [Dante/AES67対応] [制御：ホットキー/Web GUI/Telnet/IP Master Controller] [PoE受電 (802.3af)] お問合せ
4K@60Hz (SDVoE / 10GbE LAN)
CDPS-CS7-S IP Master Controller：[リモート制御：WebGUI/Telnet/RS232] [ローカルコンソール：HDMI + USB] [デュアルLAN] [トリガー／リモコン：8ボタン] [PoE受電 (802.3af)] [対応機種：SDVoE (10GbE LAN)] お問合せ
AVIP-P5104T-B1C
AVIP-P5104R-B1C		 送信器：[CAT6a/7：100m / 10GbEスイッチングハブ経由] [入力：HDMI + DisplayPort (4K@60Hz)] [HDMIパススルー出力] [USBホスト] [USBデバイス：2] [LANパススルー] [ステレオ入出力/RS-232/双方向IR 延長] [ビデオウォール] [マルチビュー] [制御：IP Master Controller/ソフトウェア] [PoE受電 (802.3at)] お問合せ
受信器：[CAT6a/7：100m / 10GbEスイッチングハブ経由] [出力：HDMI (4K@60Hz)] [USBデバイス：2] [LANパススルー] [ステレオ入出力/RS-232/双方向IR 延長] [ビデオウォール] [マルチビュー] [制御：IP Master Controller/ソフトウェア] [PoE受電 (802.3at)] お問合せ
4K@30Hz / 1080P (Motion-JPEG / Gigabit LAN)
CDPS-CS8 IP Master Controller：[リモート制御：WebGUI/Telnet/RS232] [ローカルコンソール：HDMI + USB] [デュアルLAN] [トリガー／リモコン：8ボタン] [PoE受電 (802.3af)] [対応機種：4K@30Hz/1080P (Gigabit LAN)] お問合せ
CH-U350TX
CH-U331RX		 送信器：[CAT5e/6：100m / 1GbEスイッチングハブ経由] [入力：HDMI (4K@30Hz)] [VGA：WUXGA + ローカル出力] [USBホスト] [ステレオ入出力/RS-232/双方向IR 延長] [ビデオウォール] [制御：Web GUI/Telnet/IP Master Controller] [PoE受電 (802.3af)] お問合せ
受信器：[CAT5e/6：100m / 1GbEスイッチングハブ経由] [出力：HDMI (4K@30Hz)] [VGA：WUXGA] [USBデバイス：4] [ステレオ入出力/RS-232/双方向IR 延長] [ビデオウォール] [制御：Web GUI/Telnet/IP Master Controller] [PoE受電 (802.3af)] お問合せ
CH-331H-TX
CH-331H-RX		 送信器：[CAT5e/6：100m / 1GbEスイッチングハブ経由] [入力：HDMI (WUXGA/1080P)] [RS-232/双方向IR 延長] [ビデオウォール] [制御：Web GUI/Telnet/IP Master Controller] お問合せ
受信器：[CAT5e/6：100m / 1GbEスイッチングハブ経由] [出力：HDMI (WUXGA/1080P)] [RS-232/双方向IR 延長] [ビデオウォール] [制御：Web GUI/Telnet/IP Master Controller] お問合せ
