CDPS-CS8
AV-over-IP マスターコントローラー (4K@30Hz/GigabitLAN)
Cypress Technology
- リモート制御：WebGUI/Telnet/RS232コマンド
- ローカルコンソール：HDMI + USB
- デュアルLANポート
- トリガー／リモコンプリセット数：8ボタン
- PoE受電 (802.3af)
- 対応機種：4K@30Hz/GigabitLAN対応モデル
概要
CDPS-CS8は、同一ネットワーク上にあるVoIP(Video-over-IP)エクステンダーを一元管理・制御するための強力で柔軟なソリューションです。ユーザーはWebGUIを使用して、エクステンダー(送信器・受信器)の管理とチャネルルーティングの構成を可能にします。また、カスタマイズ可能なグループおよびプリセットを使用してルートを構成し、複数のビデオゾーンを簡単に制御をすることもできます。このコントローラーを使用しない場合は各送信器と受信器のそれぞれ個別のWebGUIを介して直接制御する必要があります。
特徴
- 単一のWebGUIを介して、複数台の互換性のあるVoIPエクステンダーの管理と設定を可能にします
- HDMIディスプレイとUSBキーボード・マウスを使用したローカルコンソールでのGUI制御も可能です
- WebGUIは、接続されている全てのトランスミッター／レシーバーのステータスを明確に表示します
- ユニキャスト／マルチキャスト、マトリックスモード／ビデオウォールモード、ディスプレイグループを設定・構成可能
- 赤外線リモコン、およびトリガーパッド(オプション)からボタンを1つで簡単にプリセットを呼びだします
- デュアルLANポート搭載により、論理的または物理的に独立したAV-over-IP専用のネットワークの制御ができます
- Power over Ethernet 受電対応 (PoE 802.3af)
仕様
| 型番 | CDPS-CS8 |
|---|---|
| メーカー | Cypress Technology |
| タイプ | AV-over-IP マスターコントローラー |
| 入出力 | |

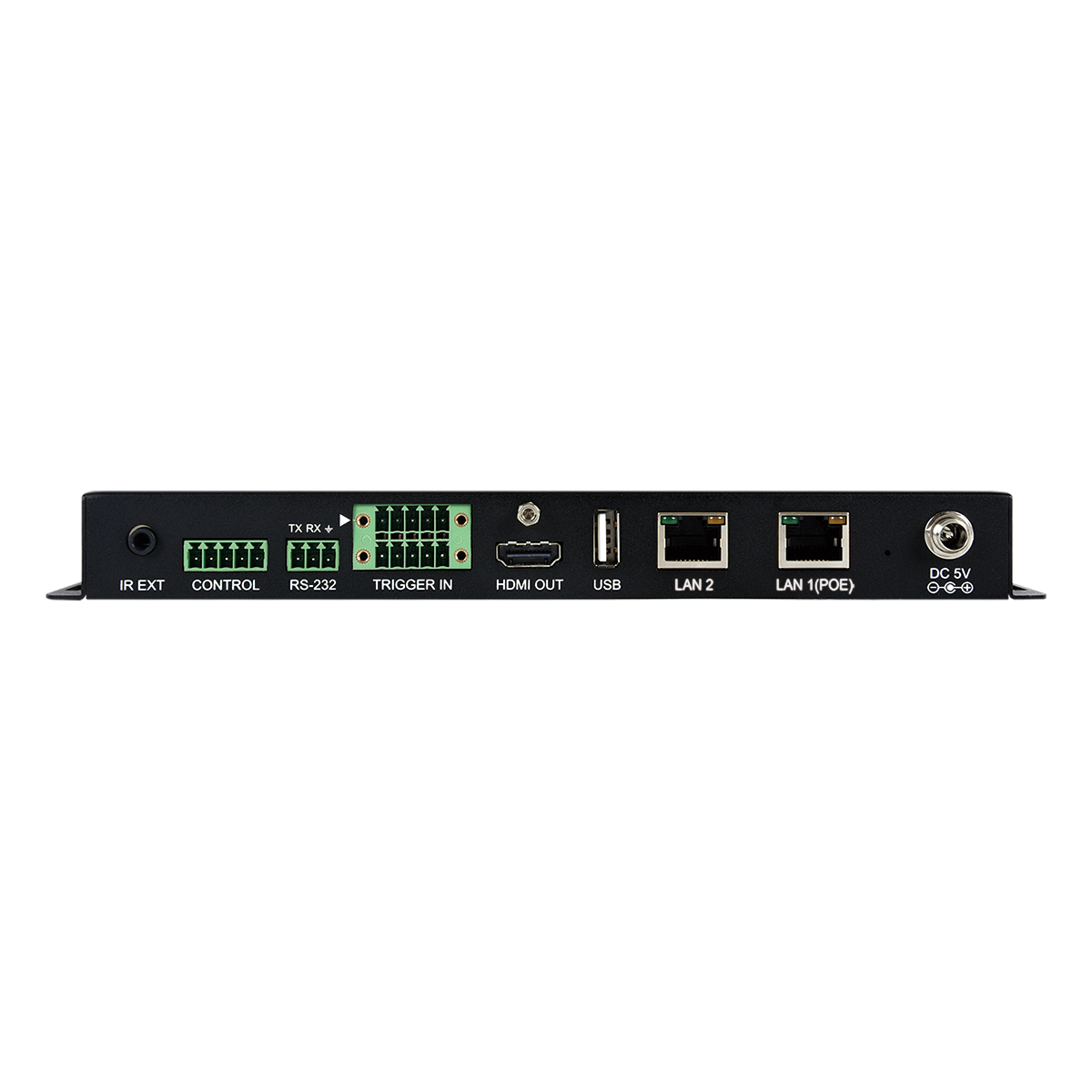

| ポート | LAN x2 (RJ-45), HDMI x1, USB Type-A 2.0 x1, IR エクステンダー (3.5mm ミニジャック), トリガー入力 x8 (ターミナル端子 10ピン), RS-232 (ターミナル端子 3ピン), CONTROL (外部シリアルデバイス制御用・ターミナル端子 5ピン) |
| 赤外線周波数 | 38kHz |
| RS232 ボーレート | 19200 |
| 電源 | |
| 電源 | 電源アダプター：5V 2.6A DC (US/EU 標準, CE/FCC/UL) |
| 消費電力 | 最大 2.99 W |
| ESD保護 | 人体モデル：±8kV (エアギャップ放電), ±4kV (接触放電) |
| 機構・環境 | |
| 外装 | メタル (スチール), 黒 |
| 重量 | 648 g |
| 外形寸法 (mm) | 231.5(W) x 117(D) x 25(H) 231.5(W) x 108(D) x 25(H) (筐体のみ) |
| 動作環境 | 温度：0℃～40℃ / 湿度：20～90% ※結露なきこと |
| 保存環境 | 温度：-20℃～60℃ / 湿度：20～90% ※結露なきこと |
付属品
- ユーザーマニュアル (英語)
- 電源アダプター 5V/2.6A
- 3ピン ターミナルブロック x1
- 5ピン ターミナルブロック x3
- 赤外線リモコン (CR-183)
- IRエクステンダー ケーブル
- ゴム足 x4

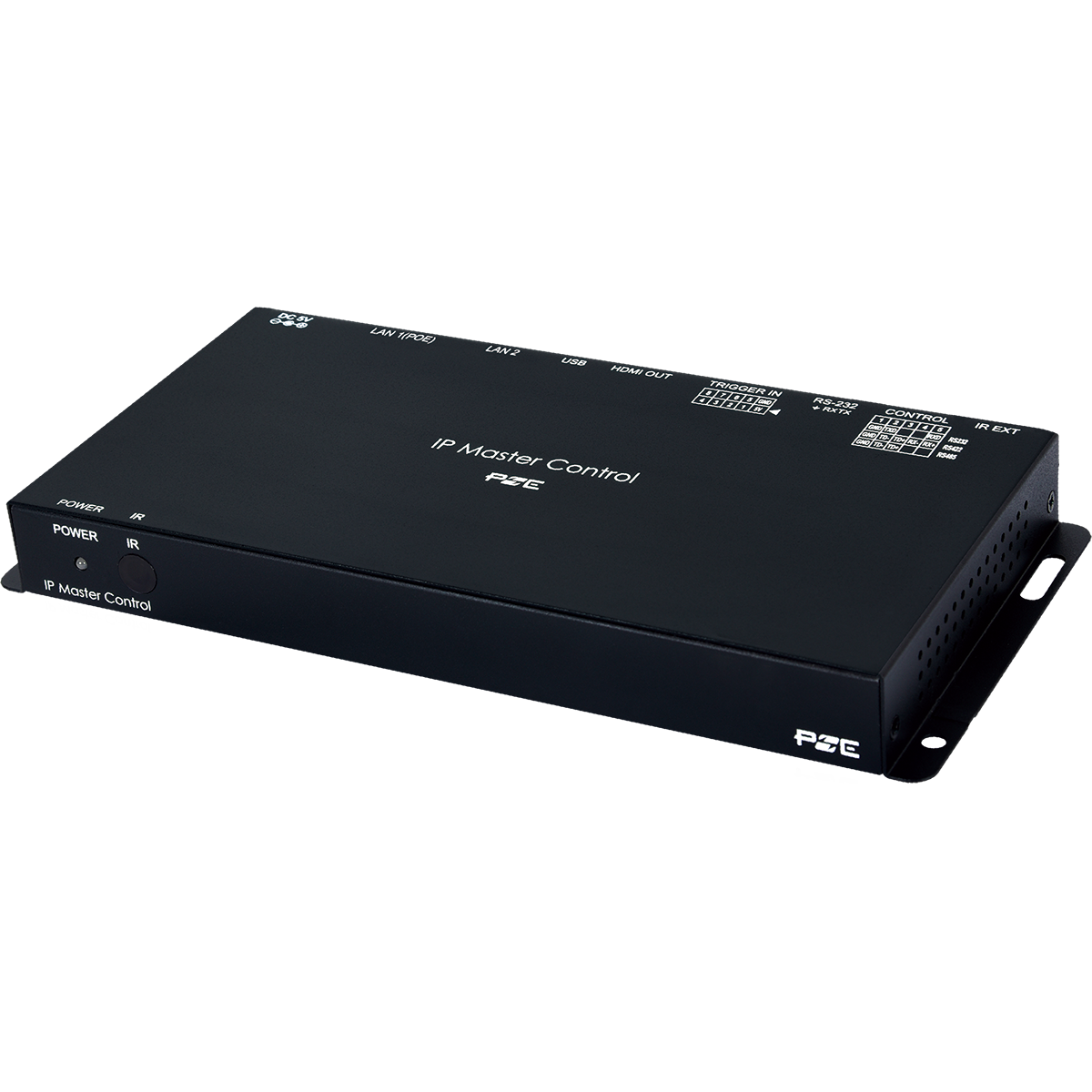

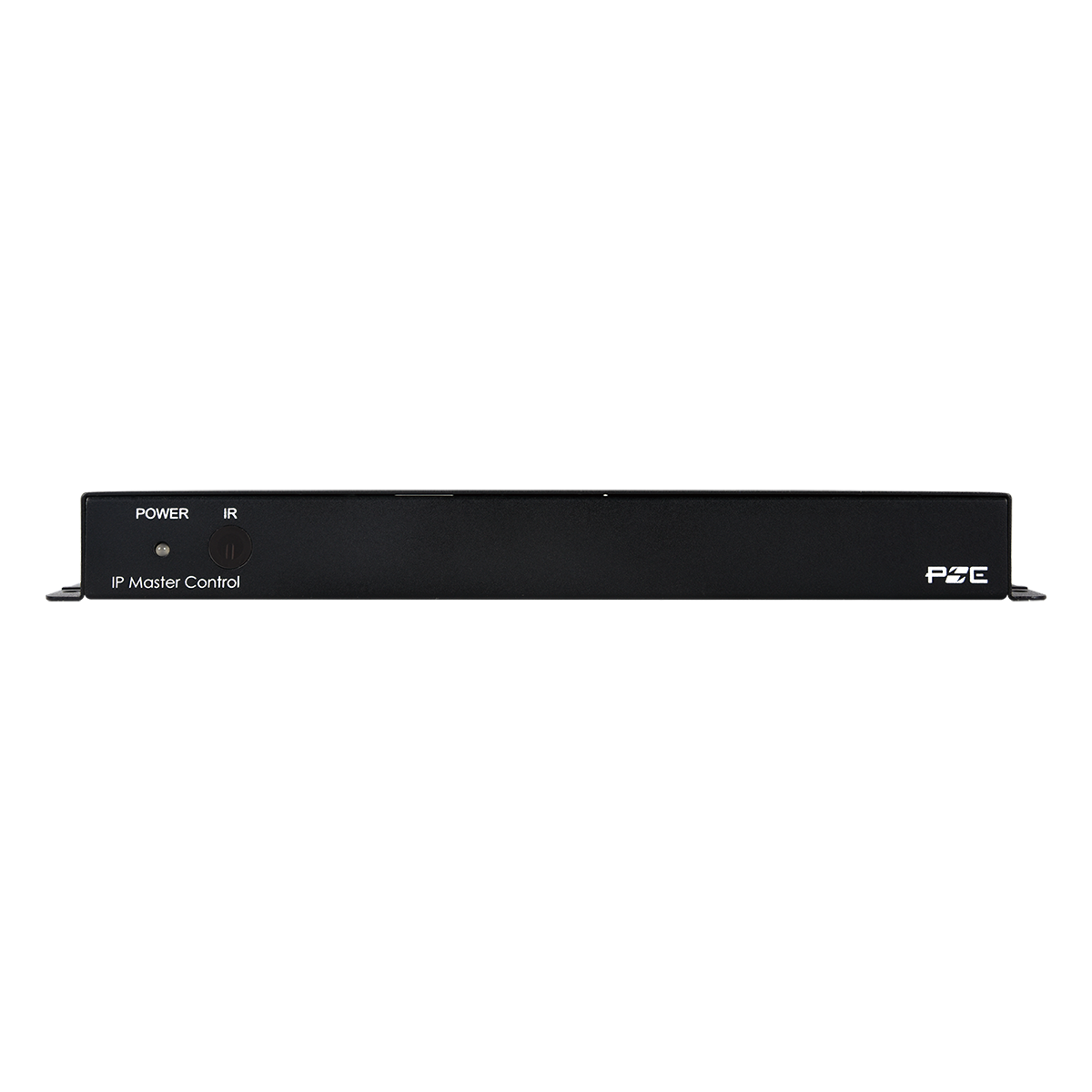

製品画像
