AVIP-P5104T-B1C / AVIP-P5104R-B1C

特徴

• 4K@60Hz(4:4:4)までのHDMIおよびDisplayPortビデオ信号を10GbEスイッチングハブ経由で延長
• 高度な超軽量圧縮方式のSDVoEを採用、ほぼすべてのコンテンツで遅延ゼロのロスレス伝送を実現
• CAT6a/7ケーブル直結時100m、または各ユニット～スイッチ間を100mまで延長可能
• 1対1のユニキャスト接続、1対多のマルチキャスト接続をサポート
• 多対多接続によるビデオマトリックスシステム構成、ビデオウォールの構成が可能
• USB2.0の延長をサポート、KVM延長器、多対1〜接続によるKVM切替器としても構成が可能
• PiP、PoP、クアッドビューなどのマルチビューモードをサポート
• アナログステレオ音声の入出力延長、HDMIオーディオエンベデッド・ディエンベデッド対応(※)
• GigabitLANパススルー、RS-232および双方向のIR(赤外線)の延長をサポート
• PoE(802.3at)受電対応、PoE対応スイッチとの接続で送信器・受信器それぞれにPoE給電が可能です
• IP Master Controller、およびソフトウェアによるコントロール制御

• ※. HDMIとDisplayPortの同時延長出力はできません。送信器・受信器のビデオ出力はHDMIになります。
• ※. HDMIオーディオエンベデッド・ディエンベデッドの設定には、IP Master Controller/制御ソフトウェアが必要です。
• ※. マルチエンドポイント拡張には、ジャンボフレームをサポートする10GbEイーサネットスイッチが必要です
• ※. マルチキャストサポートには、IGMPスヌーピングが有効な10GbEイーサネットスイッチが必要です
• ※. VLANをサポートするマネージドスイッチを強くお勧めします

仕様

	ローカルユニット	リモートユニット
型番	AVIP-P5104T-B1C	AVIP-P5104R-B1C
メーカー	Cypress
タイプ	4K@60Hz HDMI/DisplayPort SDVoE 延長器 (送信)	4K@60Hz HDMI/DisplayPort SDVoE 延長器 (受信)
ビデオ帯域幅	18Gbps (HDMI), 21.6Gbps (DisplayPort)
入力端子	HDMI Type-A x1 DisplayPort x1 アナログステレオ入力 (3.5mm ミニジャック) x1	CAT6a/7 RJ-45 x1 (10GbE/PoE) アナログステレオ入力 (3.5mm ミニジャック) x1
出力端子	CAT6a/7 RJ-45 x1 (10GbE/PoE) HDMI パススルー出力 x1 アナログステレオ出力 (3.5mm ミニジャック) x1	HDMI Type-A x1 アナログステレオ出力 (3.5mm ミニジャック) x1
パススルーポート	Gigabit LAN (RJ45) x1 IR 送信 (3.5mm ミニジャック) x1 IR 受信 (3.5mm ミニジャック) x1 RS-232 (3ピンターミナル端子) x1	Gigabit LAN (RJ45) x1 IR 送信 (3.5mm ミニジャック) x1 IR 受信 (3.5mm ミニジャック) x1 RS-232 (3ピンターミナル端子) x1
USBポート	USB 2.0 Type-A (デバイス) x2 USB/SERVICE ミニB (ホスト) x1 (※)	USB 2.0 Type-A (デバイス) x2 USB/SERVICE ミニB (ホスト) x1 (※)
	このポートはUSB制御モードが「Device」に設定されている場合のみ有効です。ポイントツーポイント接続では競合による衝突をさけるため2台のユニットのうち1台のみをUSBデバイスとして設定する必要があります。
入出力解像度	4K@60Hz YUV 4:4:4
CAT6a/7 ケーブル長	100m
HDMI	HDMI 2.0, DVI 1.0, HDCP 2.2
IR 周波数	38 kHz
RS232 ボーレート	57600bps (初期値), 最大 1152000bps
電源
電源	PoE (802.3at) 電源アダプター：12V 3A DC (US/EU 標準, CE/FCC/UL)	PoE (802.3at) 電源アダプター：12V 3A DC (US/EU 標準, CE/FCC/UL)
消費電力	最大 18.7W	最大 18.51W
ESD保護	人体モデル：±8kV (エアギャップ放電), ±4kV (接触放電)
機構・環境
外装	メタル (スチール), 黒
重量	916 g	916 g
外形寸法 (mm)	215(W) x 116.7(D) x 25(H) 215(W) x 108(D) x 25(H) (筐体のみ)	215(W) x 116.7(D) x 25(H) 215(W) x 108(D) x 25(H) (筐体のみ)
動作環境	温度：0℃～40℃ / 湿度：20～90% ※結露なきこと
保存環境	温度：-20℃～60℃ / 湿度：20～90% ※結露なきこと

付属品

AVIP-P5104T-B1C

• ユーザーマニュアル (英語)
• 電源アダプター 12V/3A
• 電源ケーブル

AVIP-P5104R-B1C

• ユーザーマニュアル (英語)
• 電源アダプター 12V/3A
• 電源ケーブル

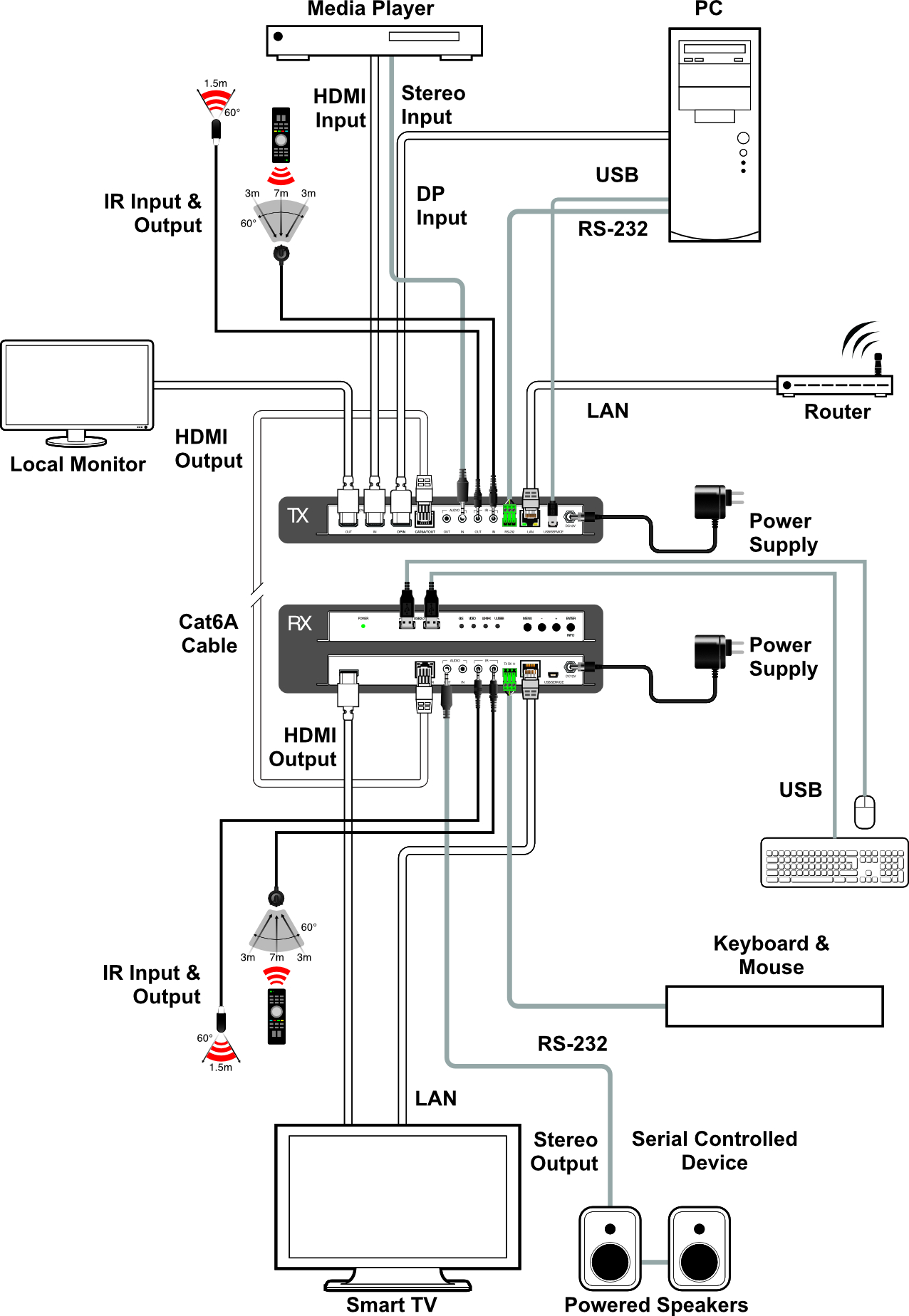

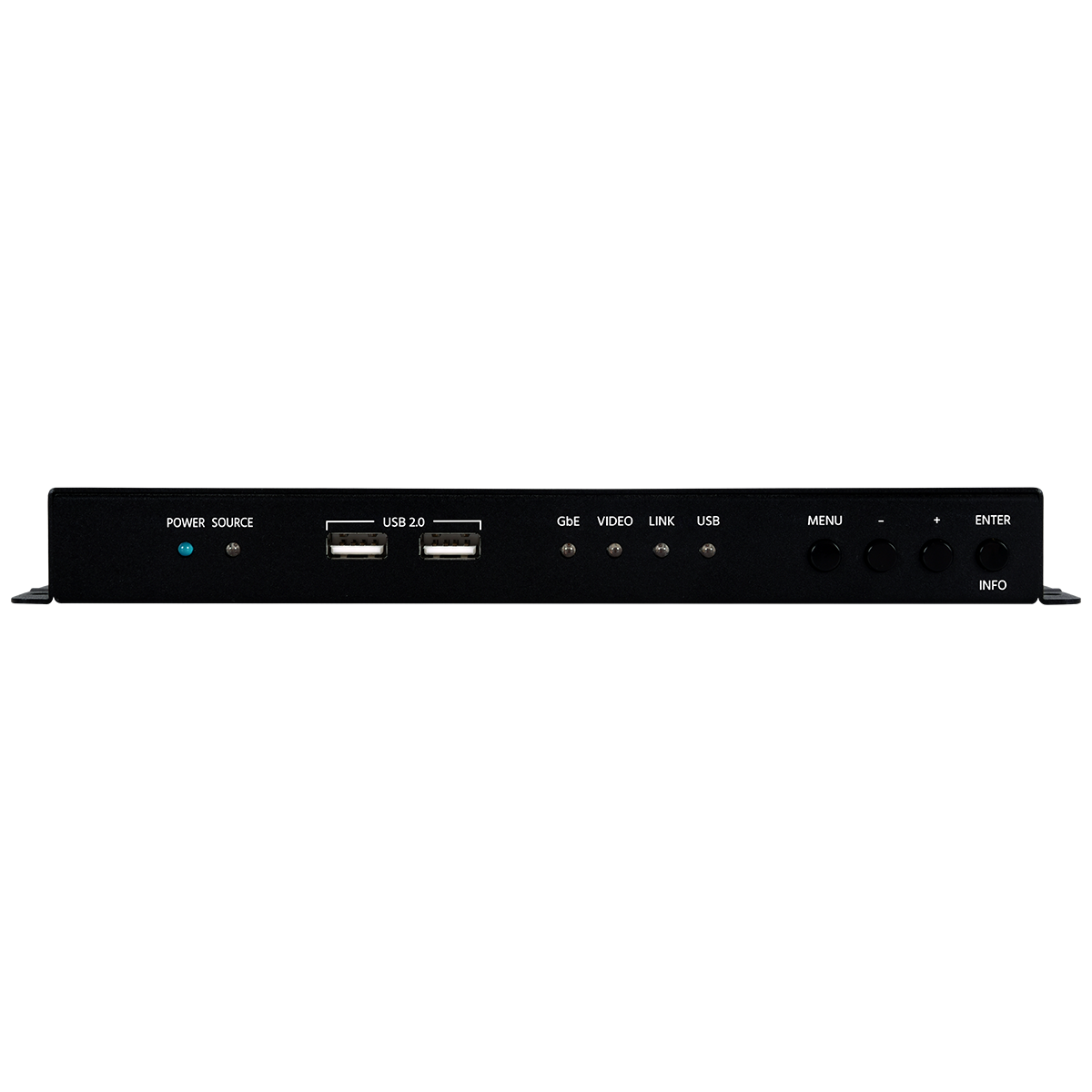

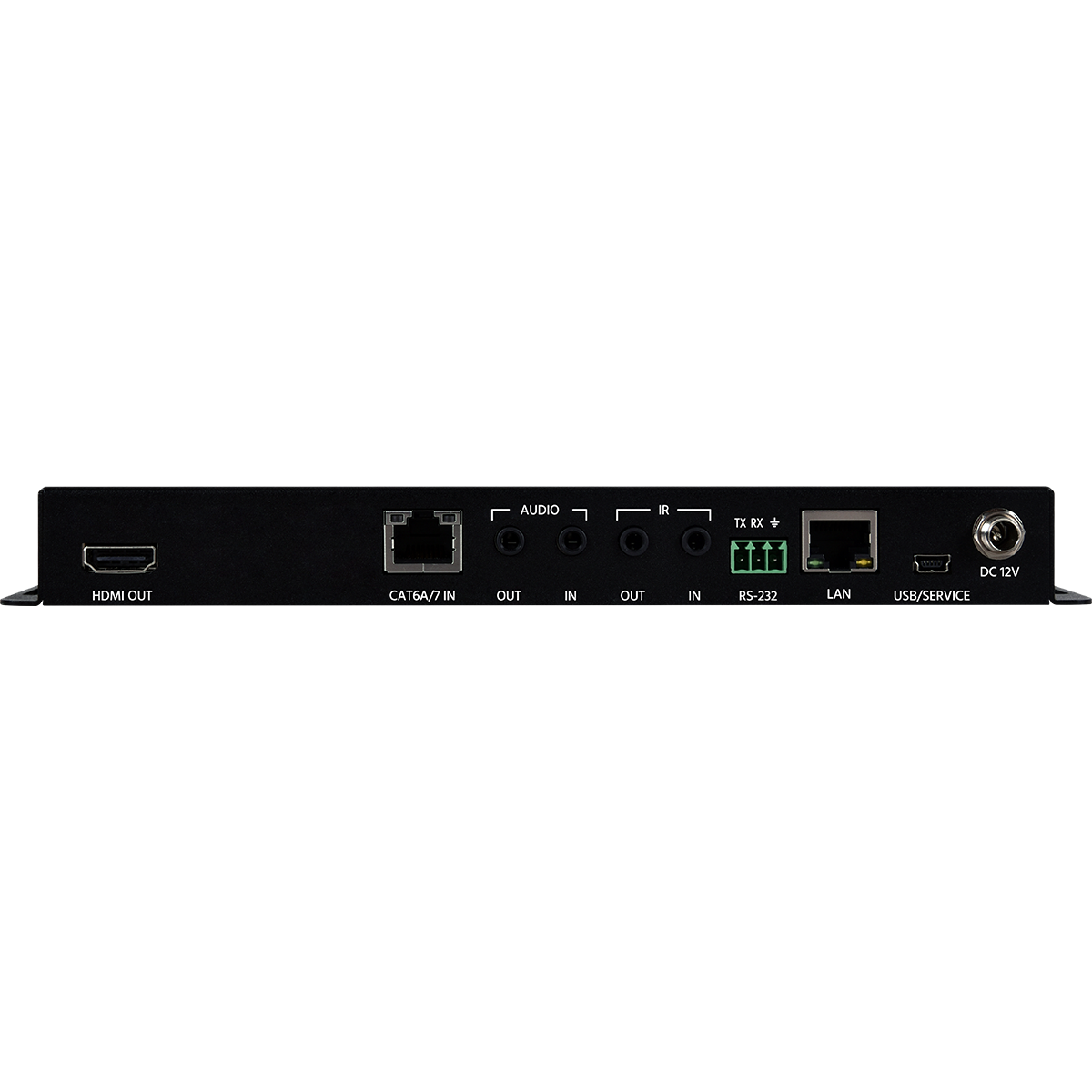

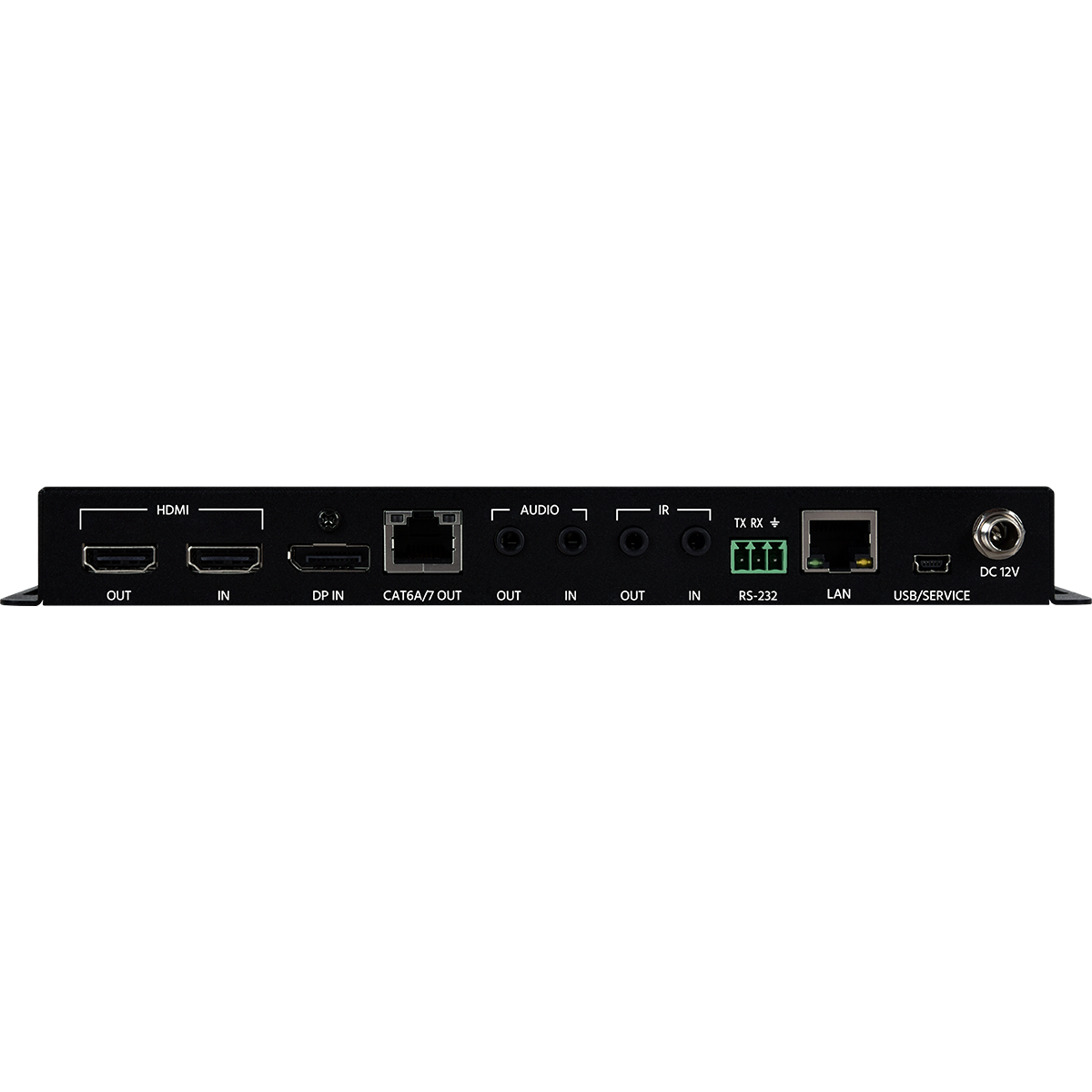

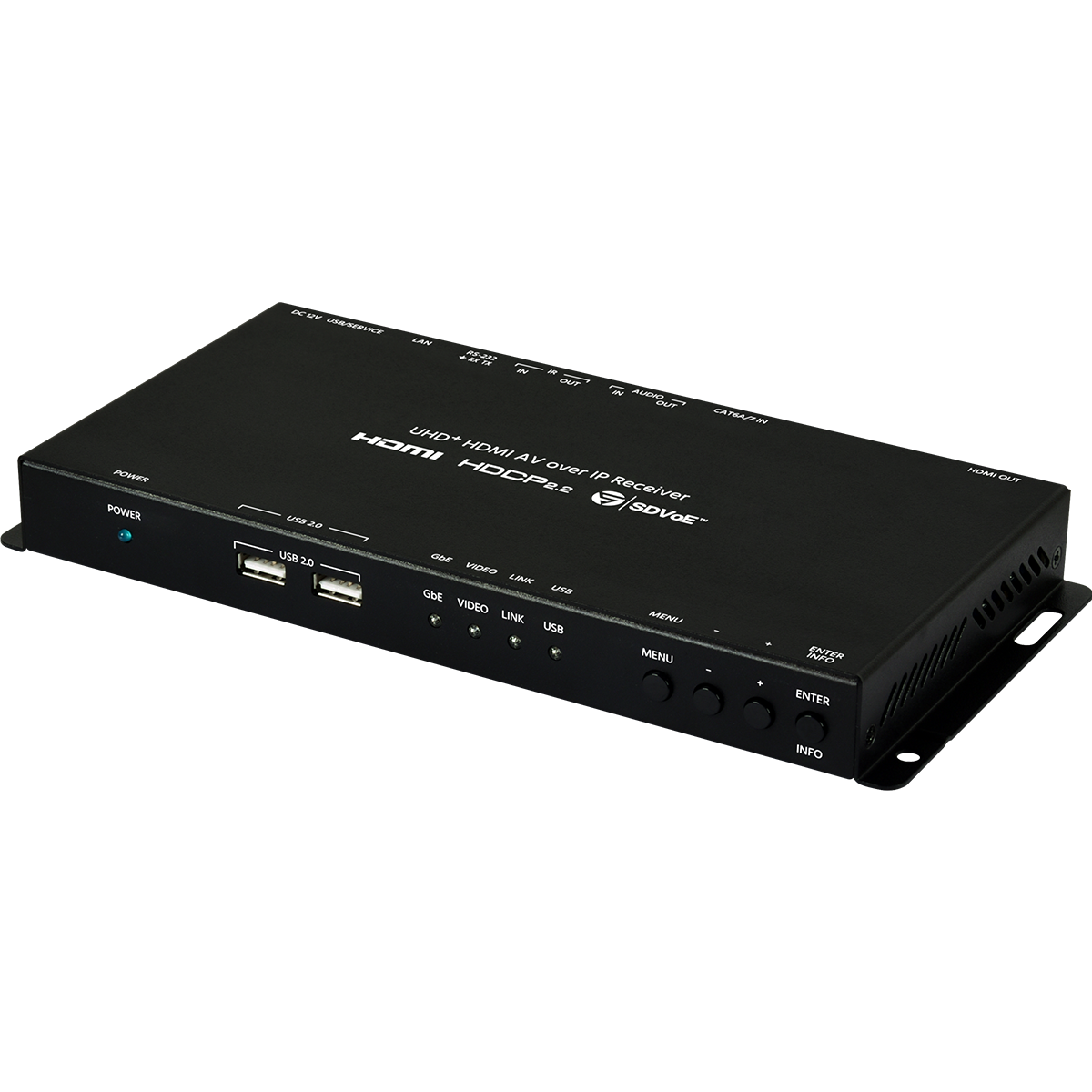

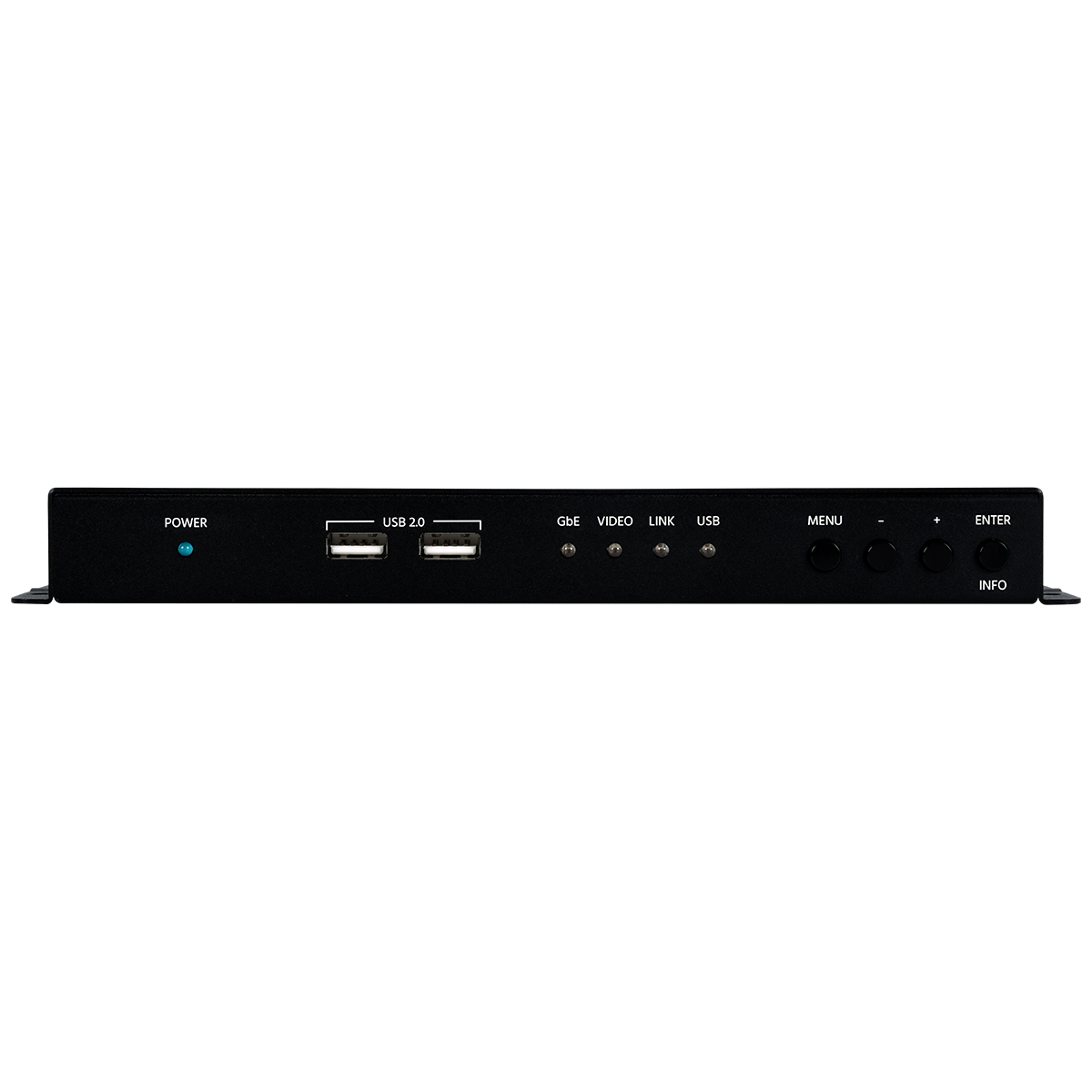

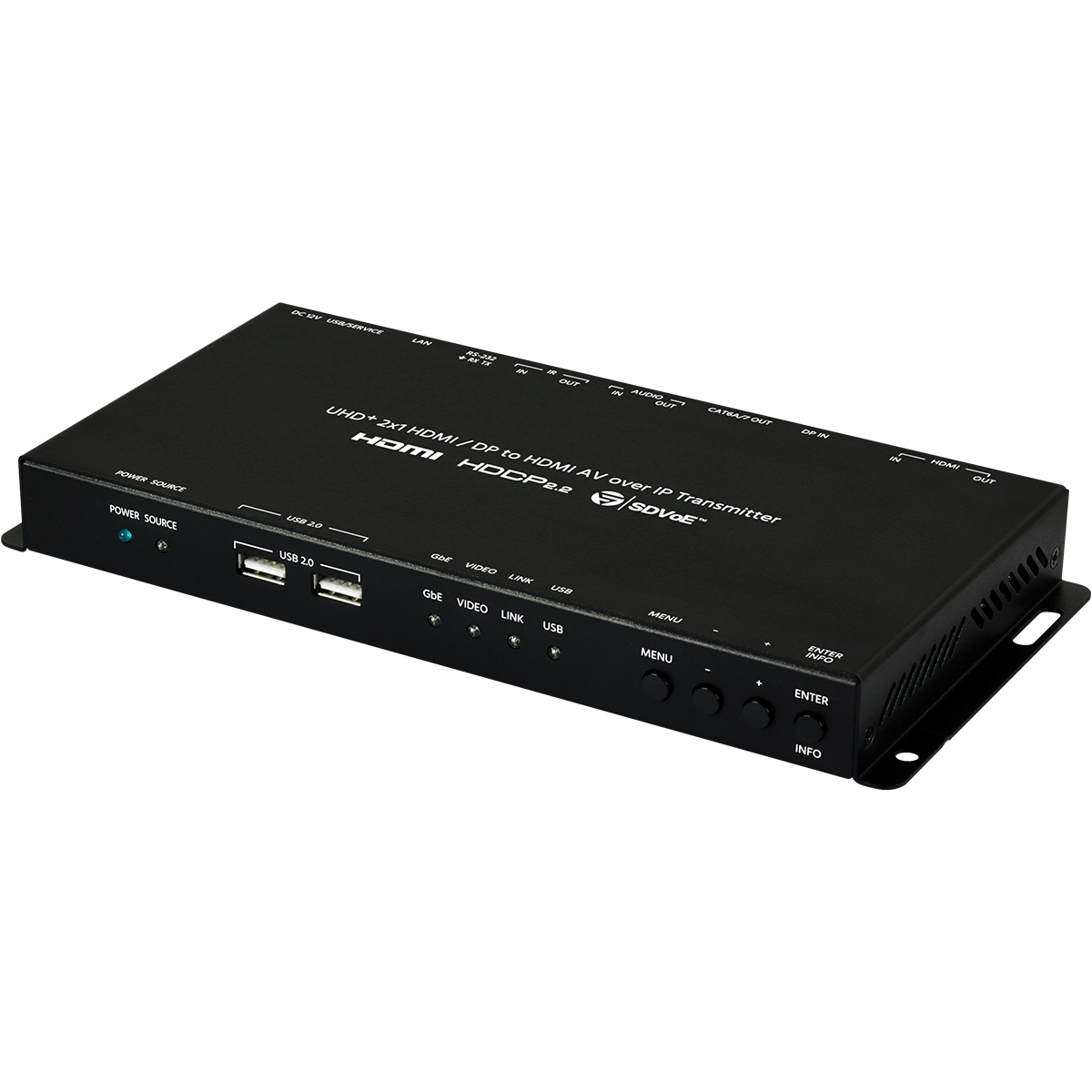

製品画像

ダウンロード

• AVIP-P5104T-B1C データシート (英語)
• AVIP-P5104R-B1C データシート (英語)
• AVIP-P5104T-B1C ユーザーマニュアル (英語)
• AVIP-P5104R-B1C ユーザーマニュアル (英語)

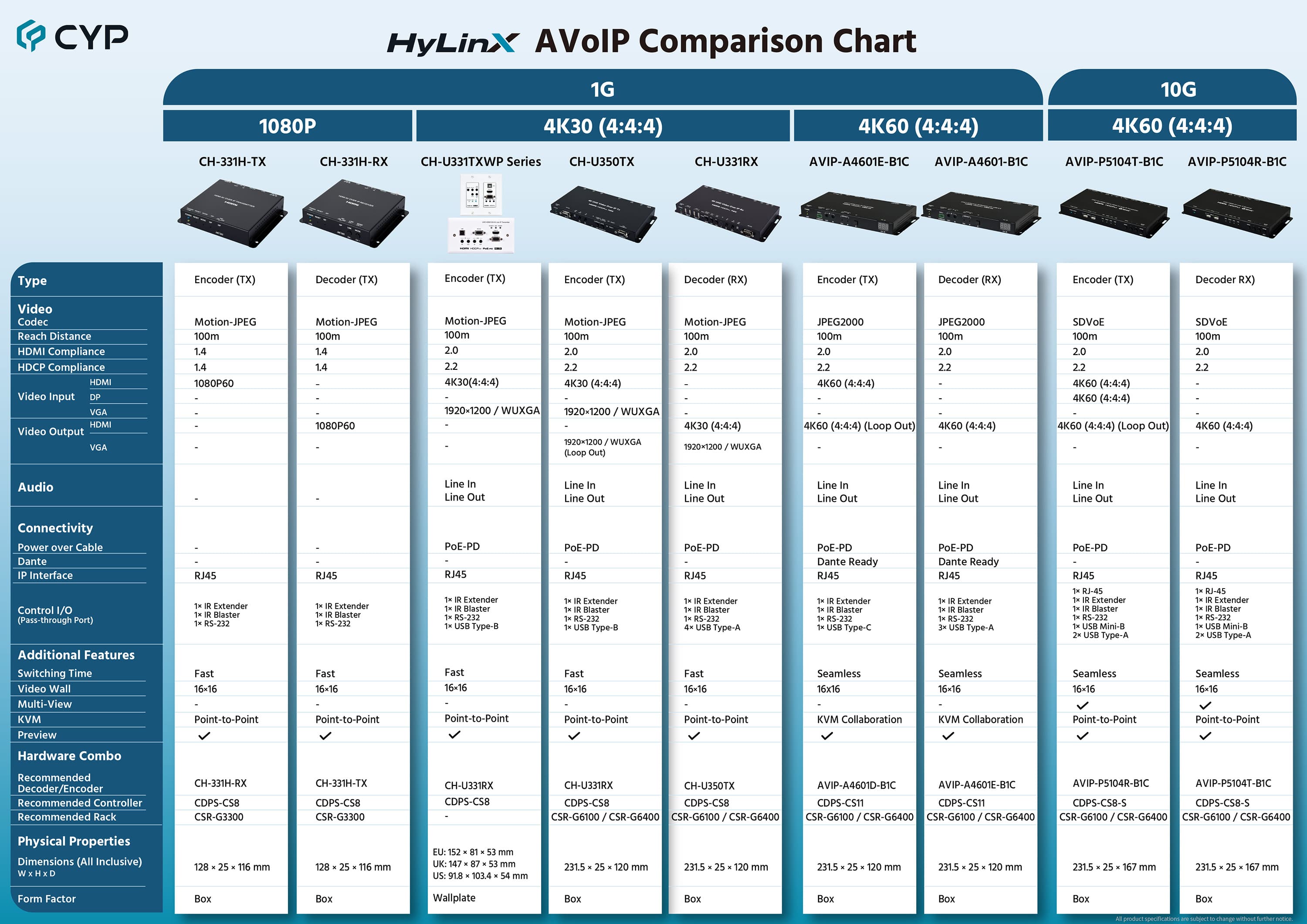

ラインナップ

HyLinX：AV-over-IP (ビデオ延長器 + ビデオマトリックス・ビデオウォールシステム)
4K@60Hz (SDVoE / 10GbE LAN)
CDPS-CS7-S	IP Master Controller：[リモート制御：WebGUI/Telnet/RS232] [ローカルコンソール：HDMI + USB] [デュアルLAN] [トリガー／リモコン：8ボタン] [PoE受電 (802.3af)] [対応機種：SDVoE (10GbE LAN)]	お問合せ
AVIP-P5104T-B1C AVIP-P5104R-B1C	送信器：[CAT6a/7：100m / 10GbEスイッチングハブ経由] [入力：HDMI + DisplayPort (4K@60Hz)] [HDMIパススルー出力] [USBホスト] [USBデバイス：2] [LANパススルー] [ステレオ入出力/RS-232/双方向IR 延長] [ビデオウォール] [マルチビュー] [制御：IP Master Controller/ソフトウェア] [PoE受電 (802.3at)]	お問合せ
	受信器：[CAT6a/7：100m / 10GbEスイッチングハブ経由] [出力：HDMI (4K@60Hz)] [USBデバイス：2] [LANパススルー] [ステレオ入出力/RS-232/双方向IR 延長] [ビデオウォール] [マルチビュー] [制御：IP Master Controller/ソフトウェア] [PoE受電 (802.3at)]	お問合せ
4K@30Hz / 1080P (Motion-JPEG / Gigabit LAN)
CDPS-CS8	IP Master Controller：[リモート制御：WebGUI/Telnet/RS232] [ローカルコンソール：HDMI + USB] [デュアルLAN] [トリガー／リモコン：8ボタン] [PoE受電 (802.3af)] [対応機種：4K@30Hz/1080P (Gigabit LAN)]	お問合せ
CH-U350TX CH-U331RX	送信器：[CAT5e/6：100m / 1GbEスイッチングハブ経由] [入力：HDMI (4K@30Hz)] [VGA：WUXGA + ローカル出力] [USBホスト] [ステレオ入出力/RS-232/双方向IR 延長] [ビデオウォール] [制御：Web GUI/Telnet/IP Master Controller] [PoE受電 (802.3af)]	お問合せ
	受信器：[CAT5e/6：100m / 1GbEスイッチングハブ経由] [出力：HDMI (4K@30Hz)] [VGA：WUXGA] [USBデバイス：4] [ステレオ入出力/RS-232/双方向IR 延長] [ビデオウォール] [制御：Web GUI/Telnet/IP Master Controller] [PoE受電 (802.3af)]	お問合せ
CH-331H-TX CH-331H-RX	送信器：[CAT5e/6：100m / 1GbEスイッチングハブ経由] [入力：HDMI (WUXGA/1080P)] [RS-232/双方向IR 延長] [ビデオウォール] [制御：Web GUI/Telnet/IP Master Controller]	お問合せ
	受信器：[CAT5e/6：100m / 1GbEスイッチングハブ経由] [出力：HDMI (WUXGA/1080P)] [RS-232/双方向IR 延長] [ビデオウォール] [制御：Web GUI/Telnet/IP Master Controller]	お問合せ
