CPLUS-V4H2HA
HDMI マトリックススイッチャ
HDMI：4K@60Hz (18Gbps)
入力：4
出力：2
- アナログオーディオ出力
- 制御：リモコン/RS-232
- ディスプレイ電源制御：CEC/RS-232
特徴
- 4入力2出力、4K@60Hz(18Gbps)対応のHDMIマトリックススイッチャ
- 3840x2160/4096x2160@60Hz(4:4:4, 8-bit), および1080@60Hz(16bit DeepColor)までのビデオ入出力をサポート
- オーディオパススルーのサポート(LPCM 2/5.1/7.1ch, Bitstream, HD Bitstream)
- アナログオーディオ出力を1系統搭載しています
- ユーザー設定の4つのEDID、およびEDIDバイパスをサポート
- CECまたはRS-232コマンドを送信して、ディスプレイの電源オン／オフを制御できます
- フロントボタンとリモコンによる基本的な操作の他、RS-232からの制御が可能
仕様
| 型番 | CPLUS-V4H2HA |
|---|---|
| メーカー | Cypress Technology |
| タイプ | HDMI マトリックススイッチャ |
| ビデオ | |
| 入力 | HDMI x4 |
| 出力 | HDMI ×2, アナログステレオ出力 (3.5mm ミニジャック) ×1 |
| ビデオ帯域幅 | 600MHz / 18Gbps |
| HDMI | HDMI 2.0a, DVI 1.0, HDCP 1.x, HDCP 2.2 |
| 対応解像度 | 720×400p@70/85,
640×480p@60/72/75/85,
800x600@56/60/72/75/85,
720×480i@60,
720×480p@60,
720×576i@50,
720×576p@50,
800×600p@56/60/72/75/85,
848×480p@60,
1024×768p@60/70/75/85,
1152×864p@75,
1280×720p@50/60,
1280×768p@60/75/85,
1280×800p@60/75/85,
1280×960p@60/85,
1280×1024p@60/75/85,
1360×768p@60,
1366×768p@60,
1400×1050p@60,
1440×900p@60/75,
1600×900p@60RB,
1600×1200p@60,
1680×1050p@60,
1920×1080i@50/60,
1920×1080p@24/25/30/@50/60,
1920×1200p@60RB,
2560×1440p@60RB,
2560×1600p@60RB,
2048×1080p@24/25/30,
2048×1080p@50/60,
3840×2160p@24/25/30,
3840×2160p@50/60(4:2:0),
3840×2160p@24(HDR10),
3840×2160p@50/60(4:2:0/HDR10),
4096×2160p@24/25/30/50/60,
4096×2160p@50/60(4:2:0),
4096×2160p@24(HDR10),
4096×2160p@50/60(4:2:0/HDR10),
4096×2160p@50/60 ※ RB = Reduced Blanking |
| ケーブル長 (入/出) | 3m (4K@60Hz/4:4:4 8-bit), 10m (1080p/12-bit), 15m (1080p/8-bit) |
| コントロール | |
| ポート | 制御用RS-232 (3ピンターミナル端子) ×1, コマンド送信用RS-232 (3ピンターミナル端子) ×1, USB ミニB ×1 (サービス用) |
| 制御 | ボタンスイッチ, 赤外線リモコン, RS-232 |
| RS-232 | ボーレート 最大115200bps (初期値：19200) |
| 赤外線リモコン | 周波数：38kHz |
| 電源 | |
| 電源 | 電源アダプター：5V 2.6A DC (US/EU 標準, CE/FCC/UL) |
| 消費電力 | 最大 8.62W |
| ESD保護 | 人体モデル：±8kV (エアギャップ放電), ±4kV (接触放電) |
| 機構・環境 | |
| 外装 | メタル, 黒 |
| 重量 | 620 g |
| 外形寸法 (mm) | 231.5(W) x 108(D) x 25(H) (突起部除く) 231.5(W) x 117(D) x 25(H) (全体) |
| 動作環境 | 温度：0℃～40℃ / 湿度：20～90% ※結露なきこと |
| 保存環境 | 温度：-20℃～60℃ / 湿度：20～90% ※結露なきこと |
付属品
- ユーザーマニュアル (英語)
- 電源アダプター 5V/2.6A
- 3ピンターミナル端子 ×2
- ゴム足 x4
- 赤外線リモコン (CR-190) (オプション)

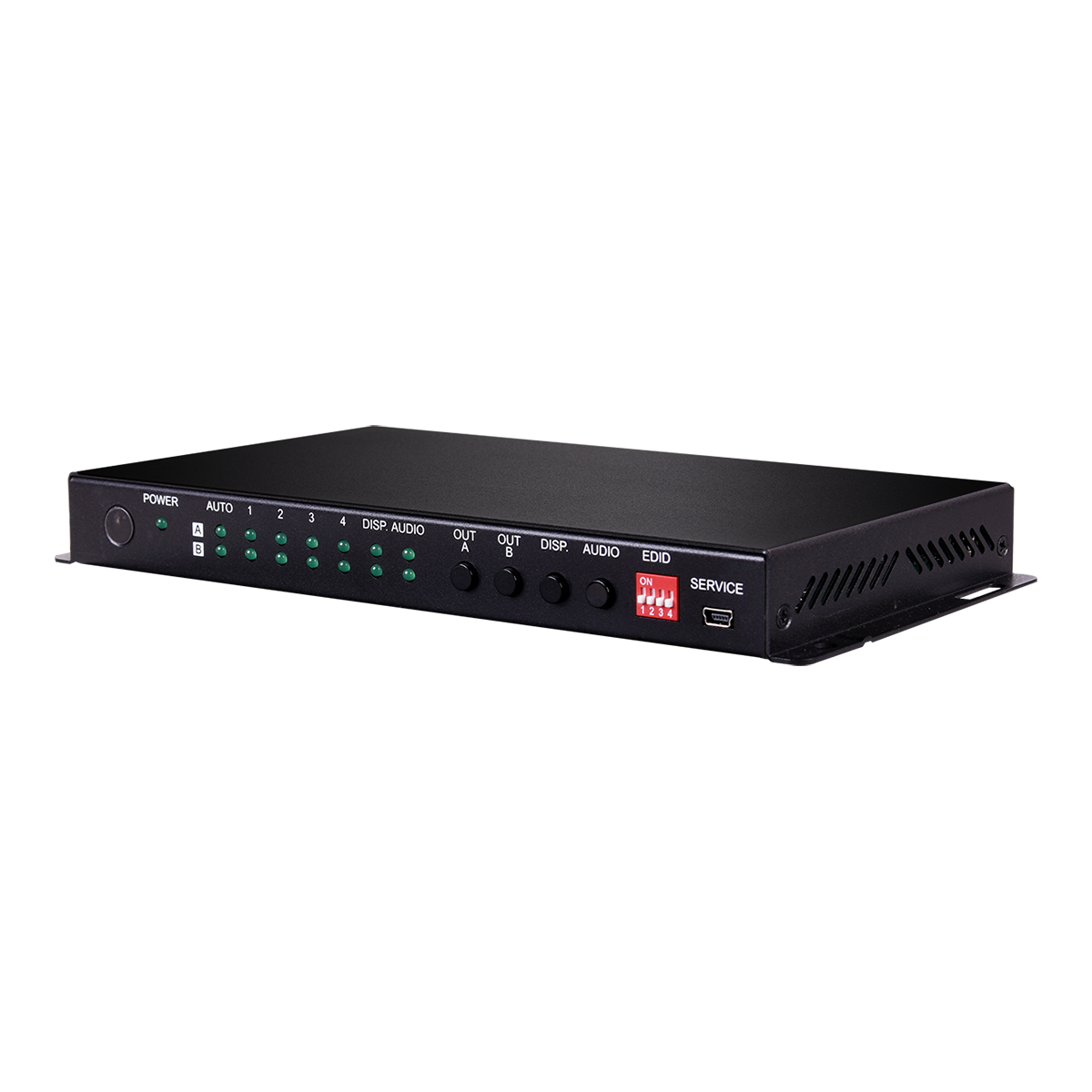

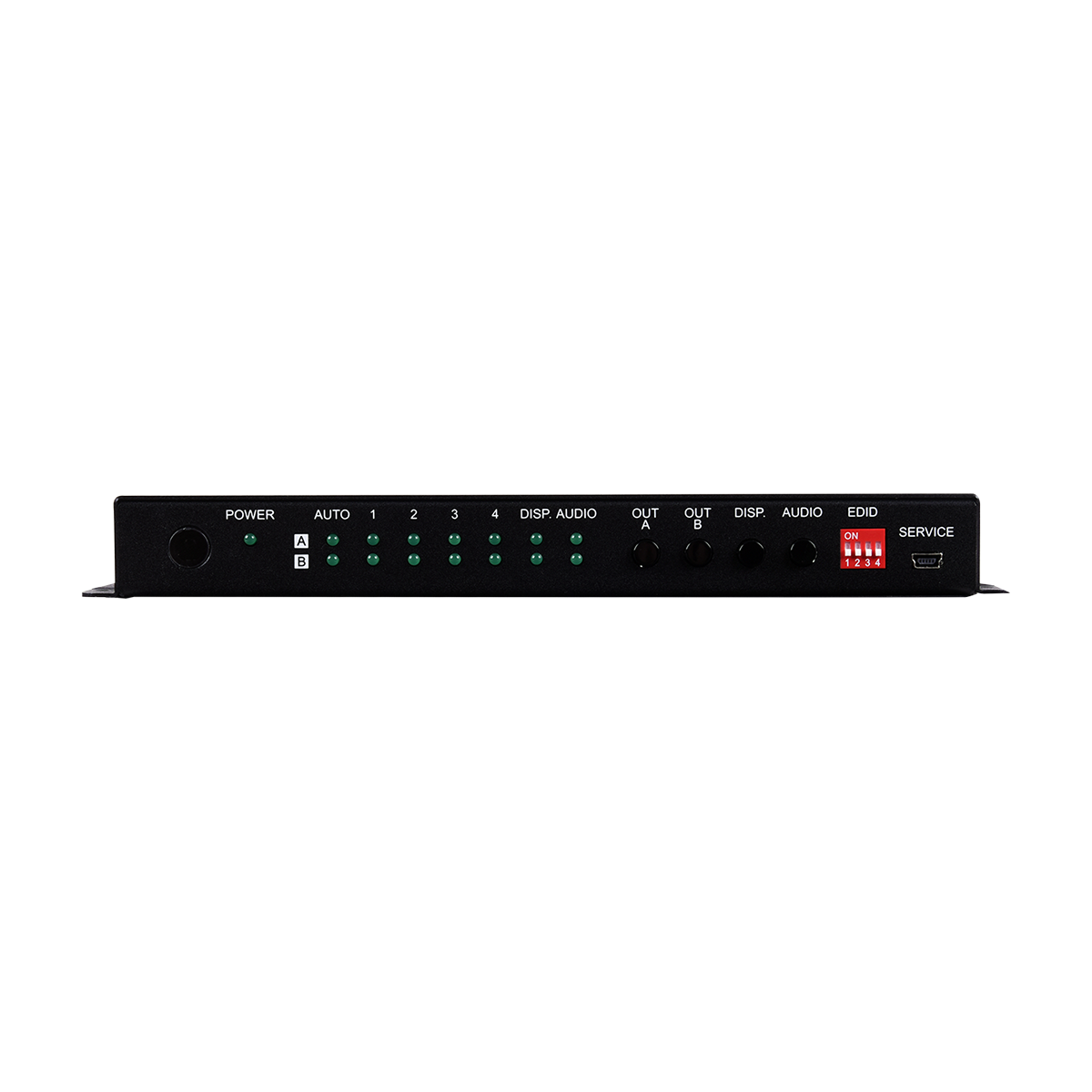

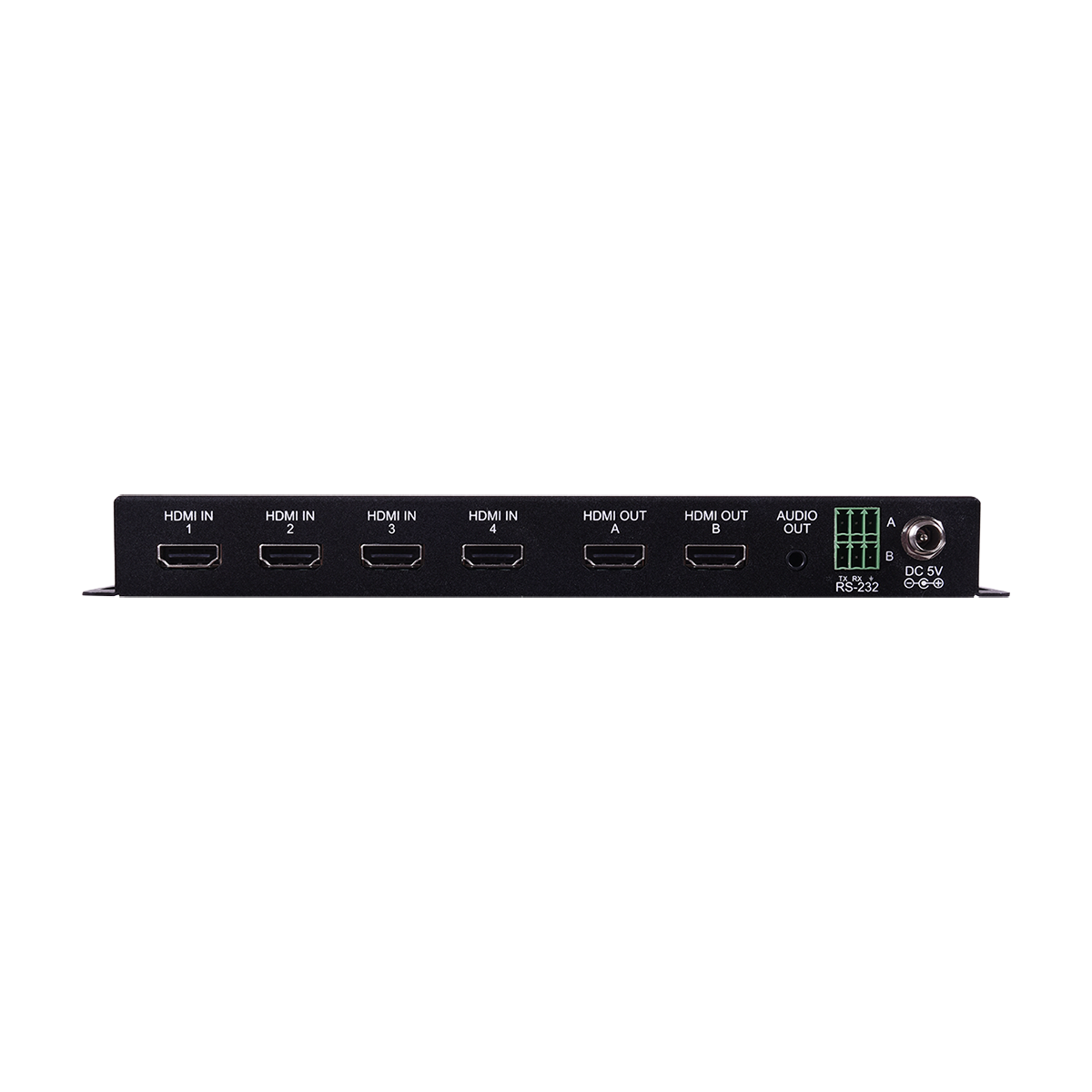

製品画像
