CPLUS-V4H2HP
HDMI マトリックススイッチャ
Cypress Technology
[HDMI：4K@60Hz(4:4:4, 8-bit)]
[入力：4]
[出力：2]
[制御：Web/Telnet/リモコン/RS-232]
特徴
- 4入力2出力、4K@60Hz(18Gbps)対応のHDMIマトリックススイッチャ
- 3840x2160/4096x2160@60Hz(4:4:4, 8-bit), および1080@60Hz(48bit DeepColor)までのビデオ入出力をサポート
- オーディオパススルーのサポート(LPCM 2/5.1/7.1ch, Bitstream, HD Bitstream)
- ユーザー設定の4つのEDID、およびEDIDバイパスをサポート
- フロントボタンとリモコンによる基本的な操作の他、WebGUI、RS-232、Telnetからの制御が可能
仕様
| 型番 | CPLUS-V4H2HP |
|---|---|
| メーカー | Cypress Technology |
| タイプ | HDMI マトリックススイッチャ |
| ビデオ | |

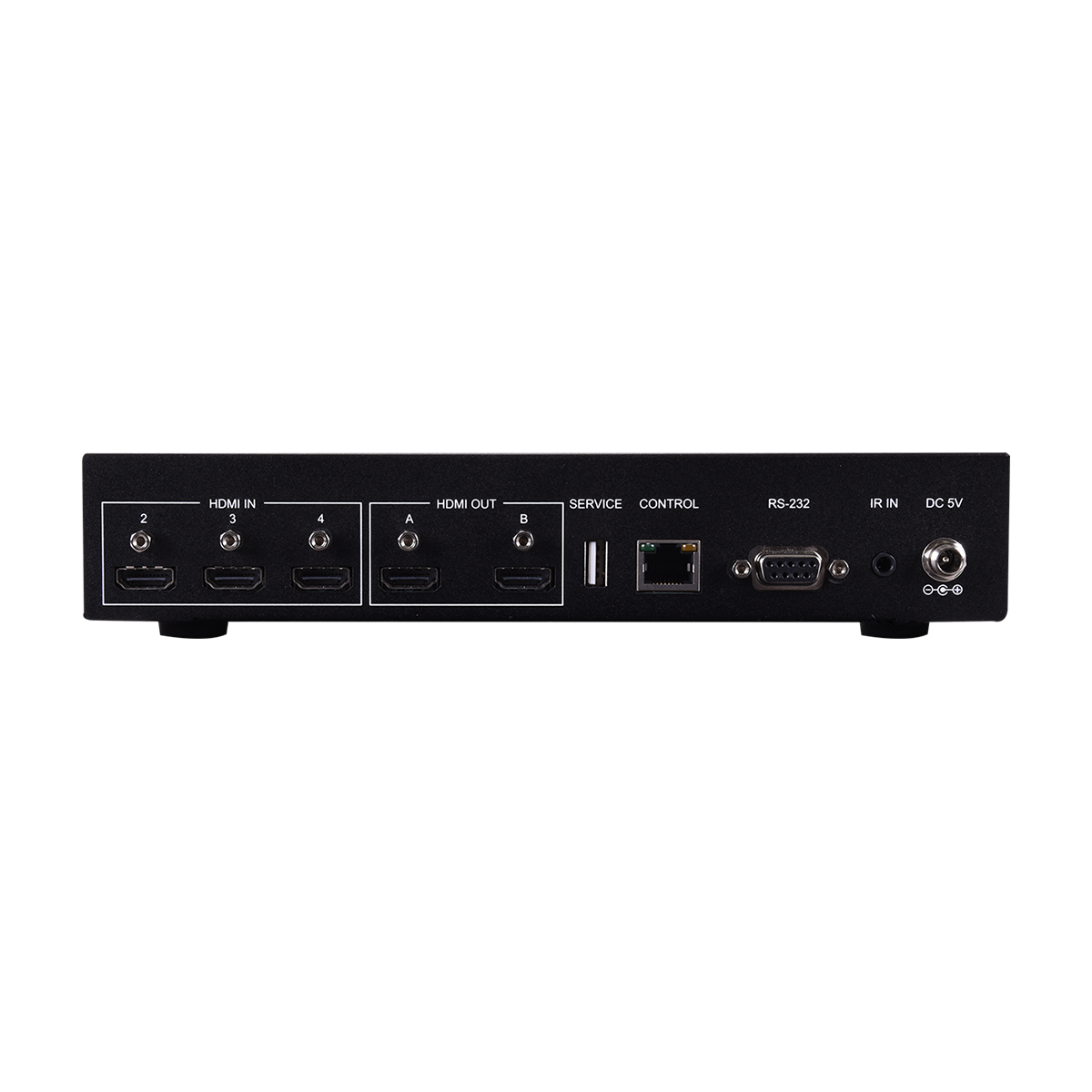

| 入力 | HDMI x4 (前面 1, 背面 3) |
| 出力 | HDMI x2 |
| ビデオ帯域幅 | 600MHz / 18Gbps |
| HDMI | HDMI 2.0a, DVI 1.0, HDCP 1.x, HDCP 2.2 |
| 対応解像度 | 640x480@60/72/75/85, 800x600@56/60/72/75/85, 1024x768@60/70/75/85, 1280x768@60/70/75/85, 1280x800@60, 1280x1024@60, 1360x768@60, 1600x1200@60, 1920x1200@60RB, 720x480i@59.94/60, 720x576i@50, 720x480p@59.94/60, 720x576p@50, 1280x720p@50/60, 1920x1080i@50/60, 1920x1080p@24/25/30/50/60, 3840x2160p(YUV 4:2:0)@50/59.94/60, 4096x2160p(YUV 4:2:0)@50/59.94/60, 3840x2160p@24/25/30/50/59.94/60, 4096x2160p@24/25/30/50/59.94/60 ※ RB = Reduced Blanking |
| コントロール | |
| コネクタ | RJ45 x1 (LAN), D-sub 9ピン メス x1 (RS-232) 3.5mm ミニジャック (赤外線受信器), USB ミニB x1 (サービス用) |
| 制御 | ボタンスイッチ, 赤外線リモコン, WebGUI, Telnet, RS-232 |
| 電源 | |
| 電源 | 電源アダプター：5V 2.6A DC (US/EU 標準, CE/FCC/UL) |
| 消費電力 | 最大 7.106W |
| ESD保護 | 人体モデル：±12kV (エアギャップ放電), ±8kV (接触放電) |
| 機構・環境 | |
| 外装 | メタル, 黒 |
| 重量 | 796 g |
| 外形寸法 (mm) | 240(W) x 104(D) x 43(H) |
| 動作環境 | 温度：0℃～40℃ / 湿度：20～90% ※結露なきこと |
| 保存環境 | 温度：-20℃～60℃ / 湿度：20～90% ※結露なきこと |
付属品
- ユーザーマニュアル (英語)
- 赤外線リモコン (CR-155)
- 電源アダプター 5V/2.6A
- 赤外線受信 延長ケーブル

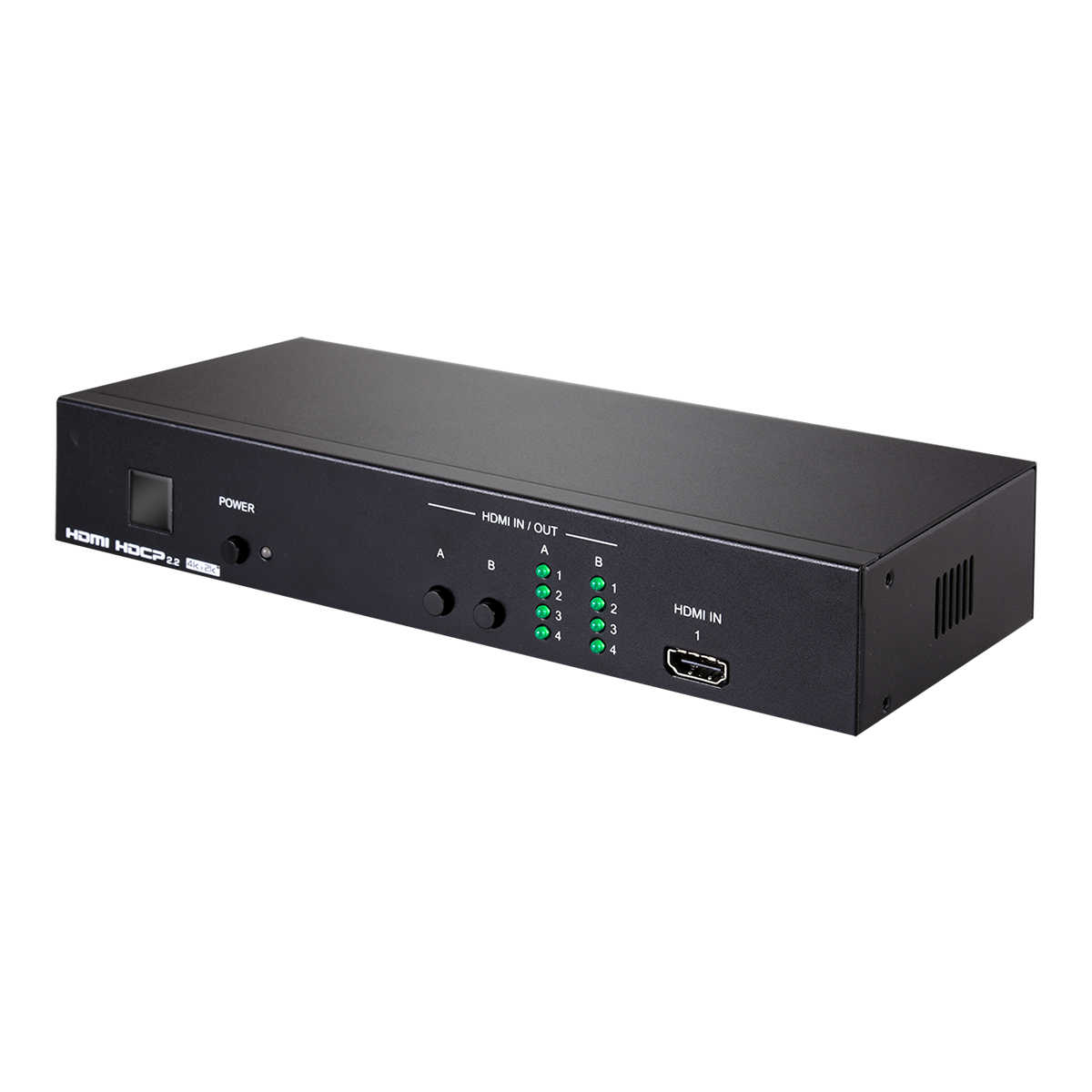

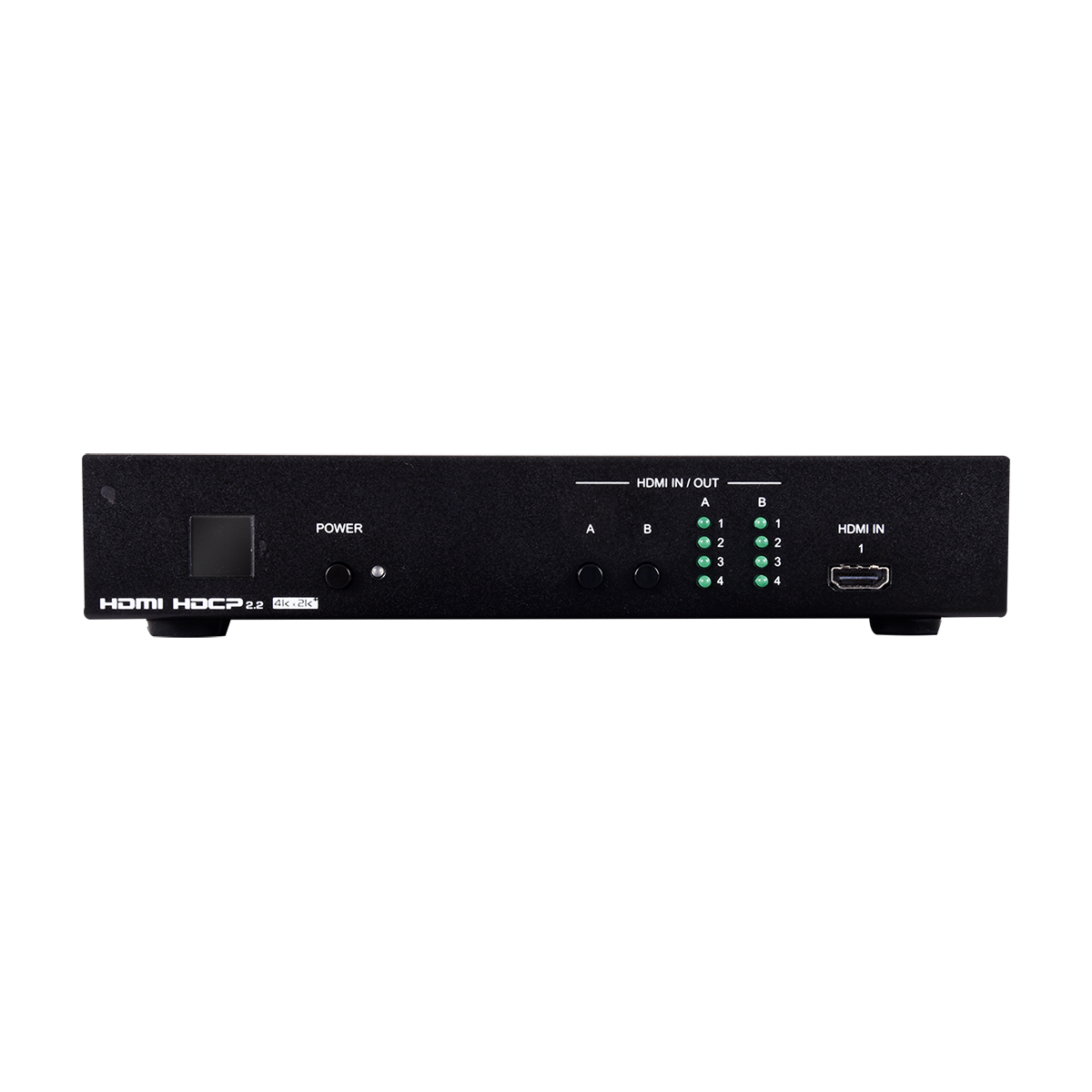

製品画像
