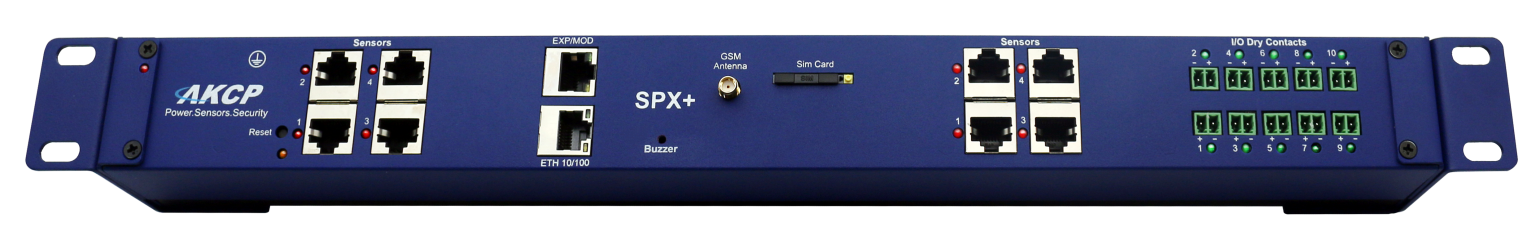

sensorProbeX+
環境監視ユニット
AKCP
センサーポート：4
オプション：センサーポート/接点入出力
オプション：ミニリレー/アナログセンサー/バルブコントロール
BEBポート：1
拡張ポート：1 (EXP/Modbus/RS485)
監視：HTTPS/SNMPv3
アラート：E-mail/Trap
- バーチャルセンサー機能
特徴
- カスタマイズ可能なモジュール設計型のネットワーク対応環境監視ユニット
- HTTPS対応のWebGUI, 暗号化されたSNMPv3によるモニタリング及びマネジメント
- 拡張ポート(EXP/Modbus/RS485)とBEB(Basic Expansion Bus)ポートを装備、センサーや接点ポートを拡張することができます
- E-mail/SNMPTrapおよび内蔵ブザーによる環境変化の通知
- AKCPのすべてのインテリジェントセンサーをサポート
- 最大80ポートまで設定可能なバーチャルセンサー機能
- 1Uラックマウント、またはツールレス0Uマウント、オプションでDINレールマウントに対応
カスタマイズ可能なモジュール設計
オーダーは標準構成から選択することも、モニタリングソリューションに応じてカスタマイズすることも可能です。追加のセンサーポート、接点入出力、アナログセンサーやミニリレーのモジュールなど、お客様のご要望に応じて構成可能です。1Uおよび0Uラックマウント、DINレールマウントなど、マウント方法も選択できます。[カスタマイズ構成ツール ]
Basic Expansion Bus (BEB)
BEB拡張デバイスを接続することで、使用可能なセンサーポートやドライコンタクトの数を増やすことができます。同じラックキャビネット内の短い距離での、コストパフォーマンスの高いシステム拡張を提供します。SPX+マスターユニットからデイジーチェーン接続で最大4台(末端までの最大延長距離10m)まで拡張可能です。BEBユニットもSPX+本体同様カスタマイズ可能です。
Virtual Sensor
バーチャルセンサーは、モニタリングシステムにおいて非常に強力なツールになります。 SPX+では、バーチャルセンサーを最大80個まで作成することができ、様々なアプリケーションに対応することができます。MODBUSネットワークと統合したり、SNMPやPINGコマンドを使用して外部サーバー状態を監視したり、複数のSensorProbeのセンサーをモニター、マッピングし、アラートを出すことができます。その他、ユーザー独自のカスタムスクリプトや、複数のセンサー状態をチェックしセンサーの状態が設定と一致すると1を返すブーリアン型、SNMPトラップの受信をバーチャルセンサーとして登録できます。
仕様
| 型番 | sensorProbeX+ |
|---|---|
| メーカー | AKCP |
| タイプ | 環境監視ユニット |
| ベースユニット | センサーポート x4 (RJ45) BEBポート x1 拡張ポート (EXPユニットまたはModbus/RS-485) x1 イーサネット 10/100 Mbps Full Duplex (RJ45) x1 |
| SPX+ モジュール (オプション) |
- 4x センサーポート - 10x/20x ドライ接点モジュール - 4x ミニリレー - 4x 0-5VDC アナログセンサー - 4x 4-20mA アナログセンサー - 1x バルブコントロール |
| センサー登録数 | 最大 150センサー (センサーポート、BEBユニット、拡張ユニット、バーチャルセンサーを含む) |
| バーチャルセンサー | SNMP, SNMP Trap, PING, Modbus TCP, Modbus RTS, Boolean, ユーザースクリプト
フリーライセンス：10センサー 追加ライセンス：+5センサー、最大80センサーまで |
| Modbus | サードパーティ製のModbus・PMSデバイスは最大4台60センサー(1台15センサー)まで使用可能
Modbus TCP/IP は最大60センサーまで使用可能 |
| ステータスの表示 | 電源LED, ネットワークLED, センサーLED, 内蔵アラームブザー |
| ユーザーアクセス | 最大 500ユーザー (標準では100ユーザーまで) |
| プロトコル | Rsyslog, MQTT/MQTTS, SNMP v1/2/3, IPv6, Radisu, TACACS, HTTPS, SMTP |
| 電源 | |
| 電源 | 5.5V 3A 電源アダプター PoE：IEEE 802.3af (オプション) |
| 機構・環境 | |
| 外形寸法 (mm) | 44(D) x 44(H) |
| マウント | ツールレス0Uマウント、1Uラックマウント、DINレールマウント (オプション) |
| 動作環境 | 温度：-35℃～80℃ / 湿度：20～80% ※結露なきこと |
| MTBF | 10,950,000 時間 |
製品画像
ダウンロード

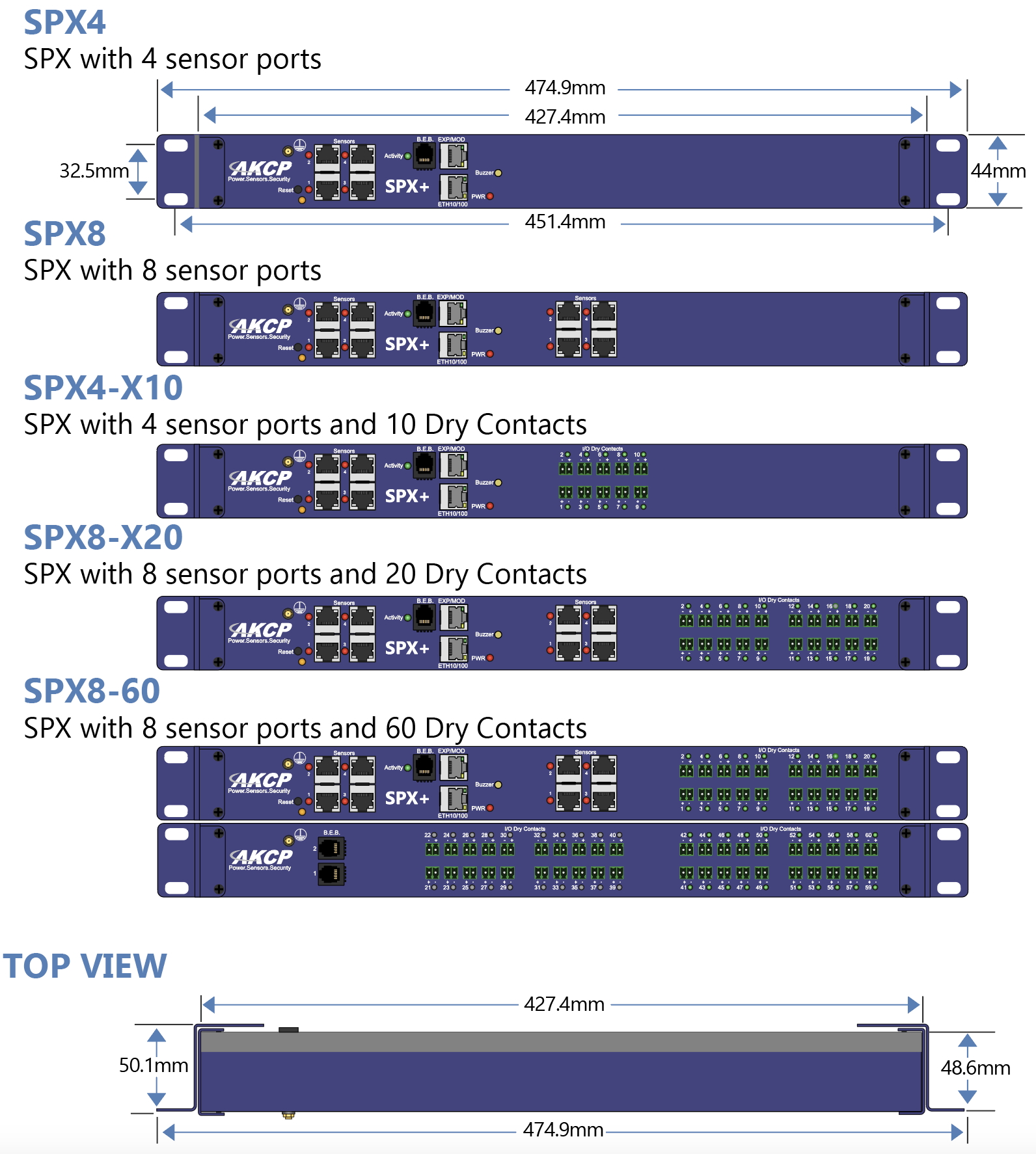

ラインナップ
| sensorProbex+：環境監視ユニット | ||
| SPX4 | [センサーポート：4] [BEBポート：1] [拡張ポート(EXP/Modbus/RS485)：1] [1U] | お問合せ |
|---|---|---|
| SPX8 | [センサーポート：8] [BEBポート：1] [拡張ポート(EXP/Modbus/RS485)：1] [1U] | お問合せ |
| SPX4-X10 | [センサーポート：4] [BEBポート：1] [拡張ポート(EXP/Modbus/RS485)：1] [ドライ接点入出力：10] [1U] | お問合せ |
| SPX8-X20 | [センサーポート：8] [BEBポート：1] [拡張ポート(EXP/Modbus/RS485)：1] [ドライ接点入出力：20] [1U] | お問合せ |
| SPX8-X60 | [センサーポート：8] [BEBポート：1] [拡張ポート(EXP/Modbus/RS485)：1] [ドライ接点入出力：20] [BEBユニット：ドライ接点入出力 40] [1U x 2ユニット] |
お問合せ |
| DINレールマウント | ||
| SPX4-D | SPX4 ショートモデル DINレールマウント | お問合せ |
| SPX8-D | SPX8 ショートモデル DINレールマウント | お問合せ |
| SPX4-X10-D | SPX4-X10 ショートモデル DINレールマウント | お問合せ |
| BEB ユニット (構成例) | ||
| SPX-BE-U-S | [センサーポート：4] [1U] | お問合せ |
| SPX-BE-U-D2 | [ドライ接点入出力：20] [1U] | お問合せ |
| SPX-BE-U-2S-D2 | [センサーポート：8] [ドライ接点入出力：20] [1U] | お問合せ |
| SPX-BE-U-2D2 | [ドライ接点入出力：40] [1U] | お問合せ |
| SPX-BE-U-4S | [センサーポート：16] [1U] | お問合せ |
| オプションモジュール | ||
| S | [センサーポート：4] | お問合せ |
| D1 | [ドライ接点入出力：10] | お問合せ |
| D2 | [ドライ接点入出力：20] | お問合せ |
| D1i | [絶縁型ドライ接点入力 (5VDC)：10] | お問合せ |
| D2i | [絶縁型ドライ接点入力 (5VDC)：20] | お問合せ |
| D1iV | [絶縁型ドライ接点入力 (20VDC)：10] | お問合せ |
| D2iV | [絶縁型ドライ接点入力 (20VDC)：20] | お問合せ |
| D1ACV | [絶縁型ドライ接点入力 (5-20VAC)：10] | お問合せ |
| D2ACV | [絶縁型ドライ接点入力 (5-20VAC)：20] | お問合せ |
| A2D4 | [アナログ入力 0-5VDC：4] (サードパーティー製のアナログセンサー用) | お問合せ |
| A2D4 (4-20) | [アナログ入力 4-20mA：4] (サードパーティー製のアナログセンサー用) | お問合せ |
| 4MR | [ミニリレー：4] | お問合せ |
| VC | [電子制御ボールバルブ/DCモーターのコントロール：1] | お問合せ |
| アップグレードライセンス | ||
| VS | バーチャルセンサー 5センサー追加 | お問合せ |
| PM | サードパーティー製Modbus/PMSデバイス (1デバイスにつき1ライセンス、最大4台、各15センサーまで) | お問合せ |
| UA | 500ユーザー アクセスコントロール | お問合せ |
| VPN | AKCPro ServerへのVPN接続 | お問合せ |
| SP-IPV6 | IPv6 サポート | お問合せ |
| RAD | Raidus サポート | お問合せ |
| インテリジェント・センサー | ||
| 環境監視センサー | ||
|---|---|---|
| TMP-NIST2 | [センサー：温度] [センサーキャリブレーション] | SP+/SEC |
| TMP-NIST3 | [センサー：温度] [センサーキャリブレーション/フェイルオーバー] | SP+ |
| THS | [センサー：温度/湿度] | SP+/SP/SEC |
| THS-NIST2 | [センサー：温度/湿度] [センサーキャリブレーション (温度)] | SP+ |
| THS-NIST3 | [センサー：温度/湿度] [センサーキャリブレーション/フェイルオーバー (温度)] | SP+ |
| WS | [センサー：水漏れ (スポット検知)] | SP+/SP/SEC |
| RWS | [センサー：水漏れ (ロープ検知)] [センサーロープ：3m (～45m オプション)] | SP+/SP/SEC |
| LWS | [センサー：水漏れ (ロープ検知)] [センサーロープ：3m (～45m オプション)] [検知位置の特定] | SP+/SP/SEC |
| AFS | [センサー：エアフローの有無] | SP+/SP/SEC |
| AVT | [センサー：エアフローの有無 + 風量] | SP+/SP/SEC |
| TCK / TCAK | [センサー：熱電対 Kタイプ (-200℃～+900℃)] | SP+/SEC |
| TCJ / TCAJ | [センサー：熱電対 Jタイプ (-40℃～+750℃)] | SP+/SEC |
| UCTS | [センサー：温度 (-200℃～+150℃)] | SP+/SEC |
| セキュリティセンサー | ||
| MD | [センサー：モーション検知] [デイジーチェーン接続：10台] | SP+/SP/SEC |
| SS | [センサー：ドア開閉] | SP+/SP/SEC |
| VDS | [センサー：振動/衝撃] [タンパースイッチ] | SP+/SP/SEC |
| SK | [センサー：煙検知] [警報・ストロボライト] [ドライ接点出力] [バックアップ電池] | SP+/SP/SEC |
| STR | [警報・ストロボライト] | SP+/SP/SEC |
| SSL | [センサーステータスライト：赤/橙/緑] | SP+ |
| 電源監視・制御 | ||
| DCS | [ドライコンタクト：1 (入力または出力)] | SP+/SP/SEC |
| 5DCS | [ドライコンタクト：5 (入力のみ)] | SP2+/SP2 |
| IODC8 | [ドライコンタクト：8 (入力または出力)] | SP+/SEC |
| VC | [入力：カレントループ (4-20mA)] [出力：+0.4V ～ +2.0V] | SP+/SP/SEC |
| IDCV | [センサー：DC電圧 (±0～60V/±0～5V)] [アイソレーション保護] | SP+/SP/SEC |
| ACV | [センサー：AC電圧の有無] | SP+/SP/SEC |
| PRB-AC | [センサー連動リレー] [制御：AC電圧 ON/OFF (110VAC～220VAC)] | SP+/SP/SEC |
| PRB-DC | [センサー連動リレー] [制御：DC電圧 ON/OFF (～125VDC)] | SP+/SP/SEC |
| 8PBR | [センサー連動リレー] [制御：接点 (8ポート) オープン/クローズ] | SP+/SEC |
| MSCR | [センサー連動リレー] [外部リレー制御：5V出力 (200mA) または 外部電圧] | SP+/SP/SEC |
| その他 | ||
| E-Sensor8 | [拡張ユニット] [センサーポート：8] [カスケード接続対応] | EXP |
| E-Opto16 | [拡張ユニット] [ドライ接点入力：16 (光絶縁)] [カスケード接続対応] | EXP |
| MOD-A | [拡張ユニット] [入力：Modbus RS485 (A+/B+/GND)] | EXP |
| SEN-A | [センサー：DC電圧 (+0～10V)] または [ドライコンタクト：入力 + 出力] | SP+/SEC |
| LCD Display | [LCDディスプレイ] [内蔵センサー：温度 または 温度 + 湿度] | SP+ |
| probeSwitch | [キースイッチ：通知の有効/無効] | SP+/SEC |
| BTTS | [センサー：バッテリー端子温度センサー] | SP+/SP/SEC |
| (使用可能なセンサーポート) SP+：sensorProbe+, SP：sensorProbe, SEC：securityProbe, EXP：拡張ポート | ||
